Датчики весоизмерительные тензорезисторные BR
| Номер в ГРСИ РФ: | 47479-11 |
|---|---|
| Категория: | Датчики весоизмерительные |
| Производитель / заявитель: | Фирма "EHP Wagetechnik GmbH", Германия |
Для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47479-11 |
| Действует | по 15.08.2016 |
| Наименование | Датчики весоизмерительные тензорезисторные |
| Модель | BR |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | dcd310d9-75a1-2388-d613-162820c486cc |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 28.01 |
| Год регистрации | 2011 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ СНИИМ |
| Адрес центра | 630004, г.Новосибирск, пр.Димитрова, 4 |
| Руководитель центра | Черепанов Виктор Яковлевич |
| Телефон | (8*383*2) 10-08-14 |
| Факс | 10-13-60 |
| Информация о сертификате | |
| Срок действия сертификата | 15.08.2016 |
| Номер сертификата | 43547 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 4556 от 15.08.11 п.02 |
Производитель / Заявитель
Фирма "EHP Wagetechnik GmbH", ГЕРМАНИЯ
Германия
Dieselstrasse 8.D-77815 Buhl, Germany, E-mail: info@ehp.de
Поверка
| Методика поверки / информация о поверке | МП 47479-11 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
47479-11: Описание типа
2011-47479-11.pdf
|
Скачать | 95.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Датчики весоизмерительные тензорезисторные BR (далее -датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Описание
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Тензорезисторы соединены в мостовую схему, в которой предусмотрена система термокомпенсации. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Конструктивно датчики выполнены в неразборном корпусе из нержавеющей стали цилиндрической формы с никелевым покрытием и герметично закрытого кабельного вывода.
Датчики выпускаются в двух классах точности: C3 и D1 и имеют восемь модификаций: BR0,5; BR1; BR2; BR3; BR5; BR10; BR30; BR50.
По направлению измеряемой силы датчики относятся к датчикам сжатия.

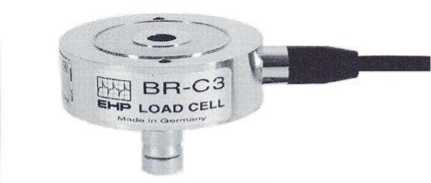

Рис. 1 Общий вид датчиков
Технические характеристики
|
Максимальная грузоподъемность (Emax), т |
0,5; 1; 2; 3; 5; 10; 30; 50 | |
|
Класс точности в соответствии с ГОСТ Р 8.726-2010 |
D1 |
С3 |
|
Число поверочных интервалов (n) |
1000 |
3000 |
|
Рабочий коэффициент передачи (РКП) при Em^, мВ/В |
2,0 | |
|
Минимальный поверочный интервал датчика (vmin) |
Emax/3500 |
Emax/14000 |
|
Минимальная статическая нагрузка (Emin), т |
0 | |
|
Коэффициент распределения (Plc) |
0,7 | |
|
Входное сопротивление, Ом |
1160 ±60 | |
|
Выходное сопротивление, Ом |
1015 ±65 | |
|
Входное напряжение, В |
10 | |
|
Максимальное напряжение, В |
30 | |
|
Предел безопасной нагрузки (Elam), % от Emax |
150 | |
|
Диапазон рабочих температур, °С |
от -30 до +80 | |
|
Температура хранения, °С |
от -50 до +95 | |
|
Классификация по влагоустойчивости |
СН | |
|
Исполнение датчиков по степени защиты |
IP 68 (герметично заваренный лазерной сваркой корпус) |
|
Материал |
нержавеющая сталь 17/4 РН, гладко полированная |
|
Кабель |
6-ти жильный специальный диаметр 5 мм, экранированный |
|
Среднее время наработки на отказ |
20000 ч |
Пределы допускаемой погрешности при поверке в единицах поверочного интервала
(v= Emax/n):_______________________________________________________________________________________
|
Интервалы измерений |
Пределы допускаемой погрешности (mpe) | |
|
класс С |
класс D | |
|
до 500 v вкл. |
до 50 v вкл. |
± 0,35 v |
|
свыше 500 v до 2000 v вкл. |
свыше 50 v до 200 v вкл. |
± 0,7 v |
|
свыше 2000 v до 10000 v вкл. |
свыше 200 v до 1000 v вкл. |
± 1,05 v |
Пределы допускаемого изменения значений выходного сигнала датчика (ползучести), приведённые ко входу, при постоянной нагрузке 90-100% от Emax:
- в течение 30 мин нагружения, не более...............................................0,7 mpe
- за время между 20-й и 30-й минутами нагружения, не более.....................0,15 mpe
Пределы допускаемого изменения значений выходного сигнала датчика, приведённые ко входу, при Emin:
- после нагружения датчика в течение 30 мин постоянной нагрузкой 90-100% от
Emax, не более.............................................................................................± 0,5v
- при изменении температуры окружающего воздуха на каждые 5 оС, не более. ± 0,7v
Габаритные размеры и масса датчиков приведены в таблице
|
E ^max |
0,5 / 1 |
2 / 3 |
5 |
10 |
30 |
50 |
|
диаметр, мм |
52 |
70 |
92 |
92 |
120 |
130 |
|
высота, мм |
25 |
28 |
32 |
33 |
50 |
60 |
|
масса, кг |
0,9 |
1,1 |
1,5 |
1,8 |
3,6 |
5,4 |
Знак утверждения типа
наносится на маркировочную табличку на датчике и эксплуатационную документацию типографским способом.
Комплектность
В комплект поставки входят:
— датчик в упаковочной таре (пенопластовый профиль, картонная коробка) - 1 шт.
— руководство по эксплуатации - 1 экз.
— методика поверки - 1 экз.
Поверка
осуществляется по документу «Датчики весоизмерительные тензорезисторные BR производства ф. «EHP Wagetechnik GmbH», Германия. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «СНИИМ» 29.12.2010 г.
Основные средства поверки - машина силоизмерительная ОСМ-2-200-10 с погрешностью 0,02%; прибор для измерения выходного сигнала датчика (вольтметр-калибратор класса точности 0,005); гири класса точности М1 по ГОСТ 7328-2001.
Сведения о методах измерений
Описание метода измерений содержится в документе «Датчики весоизмерительные тензорезисторные BR. Руководство по эксплуатации» ИВБР.427370.014.РЭ.
Нормативные документы
1 ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний»;
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы»;
3 Техническая документация фирмы «EHP Wagetechnik GmbH», Германия.
Рекомендации к применению
Осуществление торговли и товарообменных операций, выполнение государственных учетных операций
