Тахеометры электронные NET05X
| Номер в ГРСИ РФ: | 47481-11 |
|---|---|
| Категория: | Тахеометры |
| Производитель / заявитель: | Фирма "Sokkia Co. Ltd.", Япония |
Для измерений расстояний, горизонтальных и вертикальных углов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47481-11 |
| Действует | по 15.08.2016 |
| Наименование | Тахеометры электронные |
| Модель | NET05X |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0d8581ae-8b09-8f8e-1488-143db13c78ae |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 27.02 |
| Год регистрации | 2011 |
| Страна-производитель | Япония |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ООО "Автопрогресс-М" (до 2010 г. МАДИ-Фонд) |
| Адрес центра | 125040, г.Москва, Ленинградский пр-т, 7, стр.1 |
| Телефон | () |
| Информация о сертификате | |
| Срок действия сертификата | 15.08.2016 |
| Номер сертификата | 43549 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 4556 от 15.08.11 п.04 |
Производитель / Заявитель
Компания "SOKKIA TOPCON Co., Ltd.", ЯПОНИЯ
Япония
260-63 Hase, Atsugi, Kanagawa, 243-0036 Japan, тел. +81 46 248 0068, факс +81 46 247 6866
Поверка
| Методика поверки / информация о поверке | МИ 2798-03 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 59 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
47481-11: Описание типа
2011-47481-11.pdf
|
Скачать | 106.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Тахеометры электронные NET05X предназначены для измерений расстояний, горизонтальных и вертикальных углов.
Описание
Тахеометры электронные NET05X - геодезические приборы, объединяющие в себе цифровой теодолит, лазерный дальномер и встроенное программное обеспечение.
Принцип действия цифрового теодолита основан на использовании фотоэлектрического метода считывания штрих-кодовых горизонтального и вертикального лимбов. Лазерный дальномер реализует фазовый метод измерения расстояний, определяя разность фаз отправленного и отражённого светового сигнала.
Конструктивно тахеометры электронные NET05X выполнены единым блоком. На передней панели расположен графический дисплей с кнопками управления. На боковой панели расположен аккумуляторный отсек и разъёмы для установки съёмных карт памяти. На боковой панели дисплея расположены разъёмы USB и mini USB, под дисплеем находится разъём RS-232C. Эти разъёмы используются для передачи данных, управления тахеометром электронным NET05X, внешнего питания. Степень защиты корпуса от внешних воздействий IP65 по ГОСТ 14254-96.
Для работы в сумерках имеется подсветка дисплея, клавиатуры и сетки нитей, кроме того имеется возможность подсветки мишени наведения встроенным светодиодом.

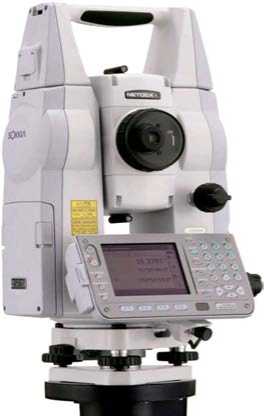

Внешний вид тахеометра электронного NET05X.
Технические характеристики
|
Наименование характеристик |
Значение |
|
Увеличение зрительной трубы, крат, не менее: |
30 |
|
Диаметр входного зрачка, мм, не менее: |
45 |
|
Угловое поле зрения зрительной трубы, не менее: |
1° 30' |
|
Наименьшее расстояние визирования, м, не более: |
1,3 |
|
Цена деления установочных уровней: |
|
цилиндрического, ... "/мм, не более: круглого, .'/мм: |
20 / 2 10 / 2 |
|
Диапазон компенсации компенсатора, ...', не менее: |
± 4 |
|
Пределы допускаемой погрешности оптического центрира, мм, не более: |
± 1 |
|
Диапазон измерений: горизонтальных углов, .°: |
0 - 360 |
|
вертикальных углов наклона, .°, не менее: |
+ 90 ; -48 |
|
расстояний, не менее: - отражательный режим (1 призма), м: - отражательная плёнка, м: - безотражательный режим, м: |
3500 200 100 |
|
Дискретность отсчитывания измерений: - углов ГК" / ВК" : |
0,2 / 0,5 |
|
- расстояний, мм: |
0,1 |
|
Допускаемое СКО измерений углов, .", не более: |
0,5 |
|
Допускаемое СКО измерений расстояний, не более: - режим отражательный (измерения на призму), мм: - режим отражательный (измерения на отражающую плёнку), мм: - режим безотражательный, мм |
± (0,8 + 1 х 10-6 • D) ± (0,5 + 1 х 10-6 • D) ± (1 + 1 х 10-6 • D) где D - измеряемое расстояние в мм |
|
Источник электропитания: - встроенный аккумулятор BDC58, в: - внешние аккумуляторы BDC60; BDC61, в: |
7,2 - 12,0 |
|
Продолжительность непрерывной работы при измерении углов и расстояний, не менее (при + 20 °С): - встроенный аккумулятор BDC58, ч: - внешний аккумулятор BDC60, ч: - внешний аккумулятор BDC61, ч: |
14 19 38 |
|
Диапазон рабочих температур, °С: |
от - 20 до + 50 |
|
Диапазон температуры хранения, °С: |
от - 30 до + 70 |
|
Габаритные размеры (Д х Ш х В) мм, не более: |
201 х 220 х 375 |
|
Масса со встроенным аккумулятором, кг, не более: |
7,1 |
|
Средняя наработка на отказ, ч, не менее |
3000 |
|
Средний срок службы, лет, не менее |
6 |
Программное обеспечение
Встроенное программное обеспечение, разработанное компанией изготовителем, предназначено для обеспечения взаимодействия частей прибора, для сохранения и экспорта измеренных величин, для импорта исходных данных. Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Идентификационные данные программного обеспечения:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
NET05X |
1004 - 31 |
35 |
F5F55649 |
CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню А согласно МИ 3286-2010. Специальных средств защиты программного обеспечения и измеренных данных не требуется.
Пломбирование крепёжных винтов корпуса тахеометра электронного NET05X не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком. Конструкция тахеометра электронного NET05X обеспечивает ограничение доступа к узлам, вмешательство в работу которых может привести к искажению результатов измерений.
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и наклейкой на корпус тахеометра электронного NET05X.
Комплектность
|
Наименование |
Количество, ед. |
|
Тахеометр электронный NET05X |
1 |
|
Транспортировочный футляр |
1 |
|
Плечевой ремень |
1 |
|
Аккумуляторные батареи BDC58 |
2 |
|
Зарядное устройство CDC68 с кабелем питания EDC113 |
1 |
|
Перо стилус |
2 |
|
Буссоль (СР9) |
1 |
|
Крышка на объектив |
1 |
|
Бленда солнцезащитная |
1 |
|
Нитяной отвес |
1 |
|
Чехол для юстировочного инструмента |
1 |
|
Отвёртка |
1 |
|
Кисточка для линз |
1 |
|
Юстировочная шпилька |
1 |
|
Салфетка для протирки |
1 |
|
Защитная плёнка на дисплей |
1 |
|
Виниловый чехол |
1 |
|
Руководство по эксплуатации |
1 |
|
Диск CD-ROM (руководство по эксплуатации) |
1 |
|
Краткое руководство пользователя |
1 |
Дополнительное оборудование, приведённое в табл. 4, позволяет расширить
возможности использования тахеометра электронного NET05X.
|
Наименование |
Количество, ед. |
|
Элемент питания CR2032 для пульта DLC1 |
1 |
|
Пульт управления DLC1 |
1 |
|
Съёмный окуляр EL7 с увеличением 40х |
1 |
|
Диагональная окулярная насадка DE27 с увеличением 30х |
1 |
|
Солнцезащитный фильтр OF3A |
1 |
|
Интерфейсный кабель EDC120; EDC121 (Y кабель) |
1 |
|
Интерфейсный кабель DOC129 |
1 |
Поверка
осуществляется по МИ 2798-2003 «ГСИ. Тахеометры электронные. Методика поверки».
В перечень основного оборудования необходимого для поверки входят:
- экзаменатор ГОСТ 13012-67;
- универсальный коллиматорный стенд ВЕГА УКС;
- автоколлиматор АК-0,2У ГОСТ 11898-78;
- набор контрольных линий (базисов) ГОСТ Р 51774-2001.
Сведения о методах измерений
Методика измерений приведена в документе: «SOKKIA. NET05; NET1; NET05X.
Электронный тахеометр. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ Р 51774 - 2001. Тахеометры электронные. Общие технические условия.
2. ГОСТ Р 53340-2009. Приборы геодезические. Общие технические условия.
3. РД 68-8.17-98 “Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения”.
Рекомендации к применению
- при осуществлении геодезической, картографической деятельности.
