Весы электронные SMS 40-2P
| Номер в ГРСИ РФ: | 47484-11 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Фирма "SMS Siemag AG (СМС Зимаг Акциенгезельшафт)", Германия |
Для взвешивания стального проката, транспортируемого рольгангом прокатного стана.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 47484-11 | ||||||
| Наименование | Весы электронные | ||||||
| Модель | SMS 40-2P | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | a2facd2e-d082-0f8c-45f3-1b87190fc122 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2011 | ||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 28.01 |
| Год регистрации | 2011 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ УНИИМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 4 |
| Руководитель центра | Леонов Владислав Валентинович |
| Телефон | (8*343) 350-26-18 |
| Факс | 350-20-39 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 43553 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 4556 от 15.08.11 п.08 |
Производитель / Заявитель
Фирма "SMS Siemag AG" ("СМС Зимаг Акциенгезельшафт"), ГЕРМАНИЯ
Германия
Wiesenstra?e 30, 57271 Hilhehbach-Dahlbruch. Тел. +49 (0) 2733 29-0, Факс +49 (0) 2733 29-2852, http: //www.sms-siemag.com
Поверка
| Методика поверки / информация о поверке | ГОСТ Р 53228-08, Приложение Н |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7 (88%) |
| Неуспешных поверок (СИ непригодно) | 1 (13 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
47484-11: Описание типа
2011-47484-11.pdf
|
Скачать | 137.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Весы электронные SMS 40-2P (далее - весы) предназначены для взвешивания стального проката, транспортируемого рольгангом прокатного стана.
Описание
Принцип действия весов заключается в преобразовании нагрузки в электрический сигнал с помощью весоизмерительных тензорезисторных датчиков (далее - датчик), с последующей его обработкой в цифровой вид прибором весоизмерительным и выводом информации на табло индикации прибора.
Весы состоят из грузоприемного устройства, включающего двухсекционную грузоприемную платформу, установленную на восьми датчиках, весоизмерительного прибора, распределительной коробки и кабелей линий связи датчиков с весоизмерительным прибором. Внешний вид весов приведен на рисунке 1.
Место для
нанесения
поверительного клейма

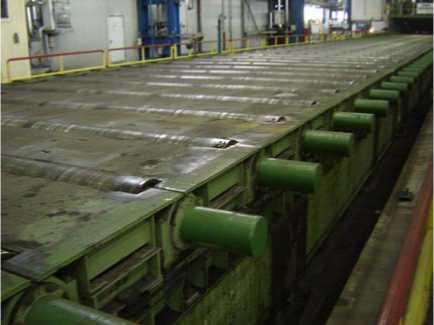

Грузоприемное устройство
Рисунок 1 - Внешний вид весов
Мастичная пломба

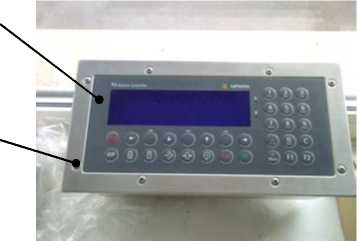

Весоизмерительный прибор
Грузоприемная платформа выполнена в виде двух цельносварных секций прямоугольной формы. В верхние части секций вмонтированы элементы рольганга, транспортирующего листы стального проката. Секции грузоприемной платформы опираются на весоизмерительные датчики через вмонтированные в конструкцию секции узлы встройки, при помощи которых нагрузка от взвешиваемого груза передается весоизмерительным датчикам.
Весоизмерительные тензорезисторные датчики модели PR6221 (далее - датчики) производства «Sartorius Hamburg GmbH», Германия, (внесены в Госреестр СИ, рег. № 31681-06) предназначены для преобразования статической и медленно меняющейся нагрузки в электрический сигнал.
Весоизмерительный прибор модели PR 5610 (далее - прибор) производства «Sartorius Hamburg GmbH», Германия, (внесен в Госреестр СИ, рег. № 31686-06) предназначен для измерения и преобразования аналоговых выходных сигналов тензорезисторных датчиков, отображения измерительной информации на встроенном цифровом табло и передачи этой информации внешнему электронному оборудованию.
Программное обеспечение
Программное обеспечение (ПО) весоизмерительного прибора - встроенное, загружается при изготовлении весоизмерительного прибора фирмой-изготовителем. ПО предназначено для обработки сигналов весоизмерительных датчиков и отображения результата измерения массы. В процессе эксплуатации изменение ПО невозможно. Для защиты от несанкционированного изменения настроек и калибровочных характеристик весоизмерительного прибора на плате контроллера, расположенной внутри корпуса прибора, имеются блокировочные контакты, при размыкании которых изменение настроек и характеристик прибора невозможно. Доступ внутрь корпуса прибора невозможен без повреждения мастичной пломбы, которой пломбируется один из винтов на лицевой панели.
Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО весоизмерительного прибора PR 5610 |
ProController 03.00.01 |
Rev 2007-11-20 11-58-43 |
97E05473 |
контрольная сумма (CRC) |
Уровень защиты ПО весоизмерительного прибора PR 5610 от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
При функционировании в соответствии с режимами, заявленными в документации производителя, ПО весоизмерительного прибора PR 5610 не оказывает влияния на метрологические характеристики весов SMS 40-2P.
Технические характеристики
|
Наименование параметра |
Значение |
|
Класс точности весов по ГОСТ Р 53228-2008 |
средний (III) |
|
Цена поверочного деления (е) и дискретность отсчета (d), кг |
10 |
|
Наибольший предел взвешивания (Max), кг |
40000 |
|
Наименьший предел взвешивания (Min), кг |
200 |
|
Пределы допускаемой абсолютной погрешности при поверке (первичной, периодической, внеочередной и т.д.), кг, при нагрузках: - от 200 кг (Min) до 5000 кг (500е), включ. - св. 5000 кг (500е) до 20000 кг (2000е), включ. - св. 10000 кг (2000е) до 40000 кг (Max), включ. |
±0,5 е = ±5 ±1,0 е = ±10 ±1,5 е = ±15 |
|
Пределы допускаемой абсолютной погрешности в эксплуатации (у пользователя) равны удвоенному значению пределов допускаемых погрешностей при поверке. | |
|
Пределы допускаемой погрешности устройства установки на нуль, кг |
±2,5 |
|
Время прогрева весов, ч, не более |
2 |
|
Наименование параметра |
Значение |
|
Предел реагирования весов, кг |
14 |
|
Длительность единичного цикла взвешивания, с, не более |
10 |
|
Время непрерывной работы весов, ч, не менее |
8 |
|
Параметры электропитания: - напряжение питания, В - частота питающего напряжения, Гц - потребляемая мощность, В-А, не более |
от 187 до 242 от 49 до 51 25 |
|
Габаритные размеры, мм, не более: - грузоприемной платформы (длина х ширина х высота) - весоизмерительных датчиков (диаметр х высота) - весоизмерительного прибора (ширина х глубина х высота) |
24000х6800х1450 90х 119 288х135х144 |
|
Масса, кг, не более: - грузоприемной платформы - весоизмерительных датчиков - весоизмерительного прибора |
60000 4,6 3,5 |
|
Условия эксплуатации: - диапазон рабочих температур, °С: - относительная влажность воздуха, %, не более |
от 5 до 35 80 |
Знак утверждения типа
наносится способом наклейки на табличку, закрепленную на грузоприемной платформе весов, а также типографским способом на титульные листы Паспорта и Руководства по эксплуатации в их верхней части слева.
Комплектность
|
Наименование |
Обозначение (шифр) |
Кол-во, шт. |
|
1 Грузоприемное устройство в составе: |
1 | |
|
- грузоприемная платформа |
1 | |
|
- датчик весоизмерительный тензорезисторный |
PR6221/20t C4 |
8 |
|
2 Прибор весоизмерительный |
PR 5610 |
1 |
|
3 Комплект соединительных кабелей |
1 | |
|
4 Эксплуатационная документация в составе: | ||
|
- паспорт |
ММК.000.002-2010 ПС |
1 |
|
- руководство по эксплуатации |
ММК.000.002-2010 РЭ |
1 |
Поверка
осуществляется по Приложению Н «Методика поверки весов» ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Эталоны, применяемые при поверке:
- гири класса точности М1 по ГОСТ 7328-2001 массой от 1 до 2000 кг.
Сведения о методах измерений
Методика измерений входит в состав документа ММК.000.002-2010 «Весы электронные SMS 40-2P. Руководство по эксплуатации», входящего в комплект поставки.
Нормативные документы
1 ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.
2 ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.
3 Техническая документация «SMS Siemag AG», Германия.
Рекомендации к применению
Осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.
