Трансформаторы тока CIT 0,72 TF
| Номер в ГРСИ РФ: | 47487-11 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "S.C. ELECTROPUTERE S.A.", Румыния |
Для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 47487-11 | |||||||||
| Наименование | Трансформаторы тока | |||||||||
| Модель | CIT 0,72 TF | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 5ce059bb-6fd0-1f9b-d06f-a870edd43f76 | |||||||||
| Испытания |
|
|||||||||
| Год регистрации | 2011 | |||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.01 |
| Год регистрации | 2011 |
| Страна-производитель | Румыния |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 43556 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 4556 от 15.08.11 п.11 |
Производитель / Заявитель
Фирма "S.C. ELECTROPUTERE S.A.", РУМЫНИЯ
Румыния
200440, Craiova, 80 Calea Bucuresti, Romania. Тел. +40 25143 77 00, Факс +40 25143 77 30. Web-сайт: www.electroputere.ro
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-03 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
47487-11: Описание типа
2011-47487-11.pdf
|
Скачать | 103 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы CIT 0,72 TF (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

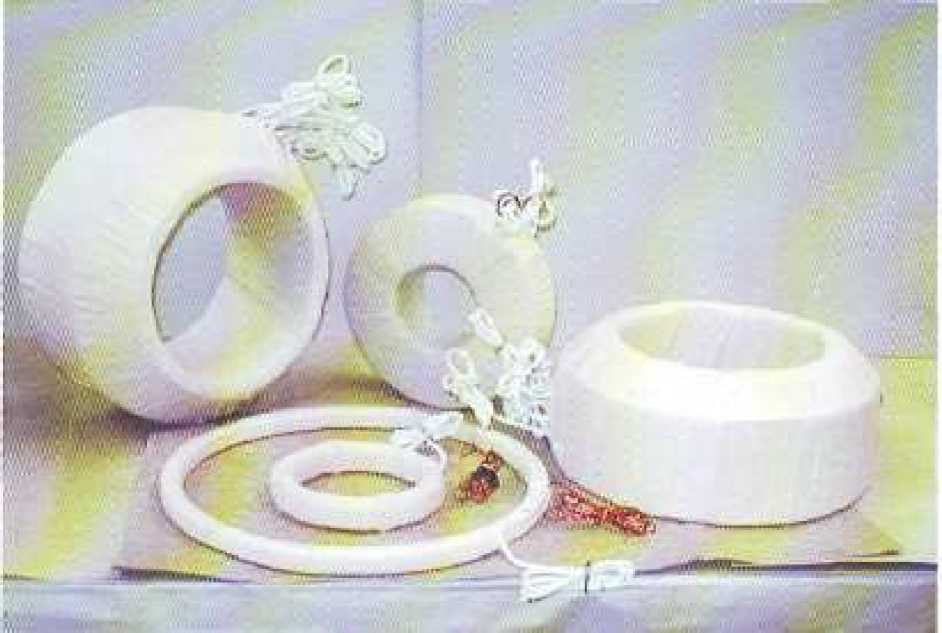

Трансформаторы тока CIT 0,72 TF по принципу конструкции - встроенные. По числу ступеней трансформации - одноступенчатые, с вторичными обмотками для измерений и учета и защиты. Трансформаторы устанавливаются на вводах силовых трансформаторов и являются комплектующими изделиями.
Трансформаторы не имеют собственной первичной обмотки, ее роль выполняет ввод, проходящий через внутреннее окно трансформаторов. Вторичные обмотки намотаны на магнитопровод и покрыты слоем электроизоляционной ткани.
Наибольшее рабочее напряжение трансформаторов 0,72 кВ частотой 50 Гц. Климатическое исполнение и категория размещения У3 по ГОСТ 15150-69.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Технические характеристики
Таблица 1
|
№ п/п |
Заводской номер трансформатора |
Параметры обмоток |
Габаритные размеры, мм, (внутренний диаметр/ внешний диаметрх высота) |
Масса, кг | ||||||
|
Номер обмотки |
Номинальный первичный ток, А |
Номинальный вторичный ток, А |
Класс точности |
Номинальная вторичная нагрузка |
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений и учета, не более |
Номинальная предельная кратность вторичных обмоток для защиты, не менее | ||||
|
1 |
797607 |
1s1 - 1s2 |
1200 |
5 |
0,2S |
50 |
10 |
_ |
115/290x448 |
88 |
|
2s1 - 2s2 |
1200 |
2 |
3 |
15 |
10 |
_ | ||||
|
3s1 - 3s2 |
1200 |
5 |
0,2S |
30 |
10 |
_ | ||||
|
4s1 - 4s2 |
1200 |
5 |
5P |
50 |
_ |
20 | ||||
|
5s1 - 5s2 |
1200 |
5 |
5P |
50 |
_ |
20 | ||||
|
6s1 - 6s2 |
18000 |
5 |
5P |
50 |
_ |
20 | ||||
|
7s1 - 7s2 |
18000 |
5 |
5P |
50 |
_ |
20 | ||||
|
2 |
797609 |
1s1 - 1s2 |
1200 |
5 |
0,2S |
50 |
10 |
_ |
115/290x412 |
85 |
|
2s1 - 2s2 |
1200 |
5 |
0,2S |
30 |
10 |
_ | ||||
|
3s1 - 3s2 |
1200 |
5 |
5P |
50 |
_ |
20 | ||||
|
4s1 - 4s2 |
1200 |
5 |
5P |
50 |
_ |
20 | ||||
|
5s1 - 5s2 |
18000 |
5 |
5P |
50 |
_ |
20 | ||||
|
6s1 - 6s2 |
18000 |
5 |
5P |
50 |
_ |
20 | ||||
|
3 |
797611 |
1s1 - 1s2 |
1200 |
5 |
0,2S |
50 |
10 |
_ |
115/290x412 |
85 |
|
2s1 - 2s2 |
1200 |
5 |
0,2S |
30 |
10 |
_ | ||||
|
3s1 - 3s2 |
1200 |
5 |
5P |
50 |
_ |
20 | ||||
|
4s1 - 4s2 |
1200 |
5 |
5P |
50 |
_ |
20 | ||||
|
5s1 - 5s2 |
18000 |
5 |
5P |
50 |
_ |
20 | ||||
|
6s1 - 6s2 |
18000 |
5 |
5P |
50 |
_ |
20 | ||||
|
4 |
797606 |
1s1 - 1s2 |
1200 |
5 |
0,2S |
50 |
10 |
_ |
115/290x448 |
88 |
|
2s1 - 2s2 |
1200 |
2 |
3 |
15 |
10 |
_ | ||||
|
3s1 - 3s2 |
1200 |
5 |
0,2S |
30 |
10 |
_ | ||||
|
4s1 - 4s2 |
1200 |
5 |
5P |
50 |
_ |
20 | ||||
|
5s1 - 5s2 |
1200 |
5 |
5P |
50 |
_ |
20 | ||||
|
6s1 - 6s2 |
18000 |
5 |
5P |
50 |
_ |
20 | ||||
|
7s1 - 7s2 |
18000 |
5 |
5P |
50 |
_ |
20 | ||||
|
№ п/п |
Заводской номер трансформатора |
Параметры обмоток |
Габаритные размеры, мм, (внутренний диаметр/ внешний диаметрх высота) |
Масса, кг | ||||||
|
Номер обмотки |
Номинальный первичный ток, А |
Номинальный вторичный ток, А |
Класс точности |
Номинальная вторичная нагрузка |
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений и учета, не более |
Номинальная предельная кратность вторичных обмоток для защиты, не менее | ||||
|
5 |
797608 |
1s1 - 1s2 |
1200 |
5 |
0,2S |
50 |
10 |
_ |
115/290x412 |
85 |
|
2s1 - 2s2 |
1200 |
5 |
0,2S |
30 |
10 |
_ | ||||
|
3s1 - 3s2 |
1200 |
5 |
5P |
50 |
_ |
20 | ||||
|
4s1 - 4s2 |
1200 |
5 |
5P |
50 |
_ |
20 | ||||
|
5s1 - 5s2 |
18000 |
5 |
5P |
50 |
_ |
20 | ||||
|
6s1 - 6s2 |
18000 |
5 |
5P |
50 |
_ |
20 | ||||
|
6 |
797610 |
1s1 - 1s2 |
1200 |
5 |
0,2S |
50 |
10 |
_ |
115/290x412 |
85 |
|
2s1 - 2s2 |
1200 |
5 |
0,2S |
30 |
10 |
_ | ||||
|
3s1 - 3s2 |
1200 |
5 |
5P |
50 |
_ |
20 | ||||
|
4s1 - 4s2 |
1200 |
5 |
5P |
50 |
_ |
20 | ||||
|
5s1 - 5s2 |
18000 |
5 |
5P |
50 |
_ |
20 | ||||
|
6s1 - 6s2 |
18000 |
5 |
5P |
50 |
_ |
20 | ||||
|
7 |
797618 |
1s1 - 1s2 |
200 |
5 |
5P |
30 |
_ |
20 |
221/519x415 |
407 |
|
2s1 - 2s2 |
200 |
5 |
0,2S |
30 |
10 |
_ | ||||
|
3s1 - 3s2 |
200 |
5 |
0,5 |
50 |
10 |
_ | ||||
|
4s1 - 4s2 |
200 |
5 |
5P |
50 |
_ |
20 | ||||
|
5s1 - 5s2 |
200 |
2 |
3 |
15 |
10 |
_ | ||||
|
8 |
797619 |
1s1 - 1s2 |
200 |
5 |
5P |
30 |
_ |
20 |
221/519x367 |
393 |
|
2s1 - 2s2 |
200 |
5 |
0,2S |
30 |
10 |
_ | ||||
|
3s1 - 3s2 |
200 |
5 |
0,5 |
50 |
10 |
_ | ||||
|
4s1 - 4s2 |
200 |
5 |
5P |
50 |
_ |
20 | ||||
|
9 |
797620 |
1s1 - 1s2 |
200 |
5 |
5P |
30 |
_ |
20 |
221/519x367 |
393 |
|
2s1 - 2s2 |
200 |
5 |
0,2S |
30 |
10 |
_ | ||||
|
3s1 - 3s2 |
200 |
5 |
0,5 |
50 |
10 |
_ | ||||
|
4s1 - 4s2 |
200 |
5 |
5P |
50 |
_ |
20 | ||||
|
10 |
797621 |
s1 - s2 |
200 |
5 |
5P |
50 |
_ |
20 |
221/519x129 |
170 |
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Комплектность
Трансформатор тока CIT 0,72 TF 10 шт. (Зав. №№ 797606, 797607, 797608, 797609, 797610, 797611, 797618, 797619, 797620, 797621).
Паспорт 10 экз.
Поверка
осуществляется по ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
Средства поверки: трансформатор тока измерительный лабораторный ТТИ-100 (кл. т. 0,01); трансформатор тока измерительный лабораторный ТТИ-5000.5 (кл. т. 0,05); прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР 3027 (± 4 %).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные документы
1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
2. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
3. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
4. Техническая документация фирмы «S.C. ELECTROPUTERE S.A.», Румыния.
Рекомендации к применению
- «осуществление торговли и товарообменных операций...»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
