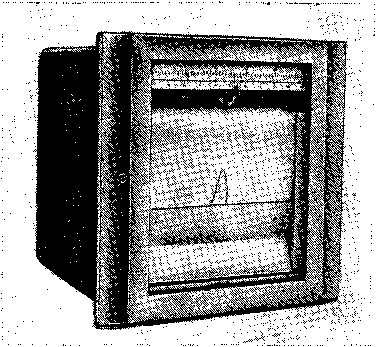

Потенциометры автоматические следящего уравновешивания КСП4, КСУ4

Назначение

Потенциометры автоматические следящего уравновешивания КСП4, (КСП4, КСП4И), КСУ4 Государственной системы промышленных приборов и средств автоматизации (ГСП) предназначены для измерения силы и напряжения постоянного тока, а также неэлектрических величин, преобразованных в электрические сигналы.

Входные сигналы приборов соответствуют:

ГОСТ 3044—77 и ГОСТ 10627—71—для КСП4 и КСП4И, работающих с термоэлектрическими преобразователями и телескопами пирометров суммарного излучения;

ГОСТ 9895—78—для КСУ4, К.СП4, работающих с источниками силы и напряжения постоянного тока;

(—(Ц (-0,9) и (0—1,0) мВ—для КСП4-909, КСП4-910.

Приборы являются показывающими и регистрирующими, могут иметь следующие выходные устройства:

регулирующие, задатчики для регулирующих устройств, сигнализации, реостатные, преобразования.

Приборы соответствуют ГОСТ 7164—78.

Описание

В основу работы приборов положен принцип следящего уравновешивания, при котором входной сигнал сравнивается с компенсирующим напряжемием измерительной схемы.

Сигнал разбаланса усиливается и подается на. реверсивный двигатель, выходной вал которого кинематически связан с указателем прибора, регистрирующим и выходными устройствами и с контактом реохорда .измерительной стомы, положение которого определяет значение компенсирующего напряжения.

Вал реверсивного двигателя вращается до тех пор, пока напряжение разбаланса не станет меньше порога реагирования следящей системы. Значение измеряемой величины отсчитывается по положению указателя относительно шкалы, это же значение регистрируется на диаграммной ленте. Перемещение диаграммной ленты осуществляется синхронным двигателем. Приборы являются однодиапазонными, одноканальными и многоканальными. Показания регистрируются в прямоугольных координатах на диаграммной ленте типа ЛПГС-250. Скорости перемещения диаграммной ленты и циклы регистрации в многоканальных приборах устанавливаются изменением передаточного числа редуктора.

Выходные устройства приборов преобразуют угол поворота вала реверсивного двигателя в соответствующий выходной сигнал (электрический, пневматический, позиционный).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пределы допускаемого значения основной приведенной погрешности, %:

±0,25 и :±С(,5—по показаниям;

±0,5 и ±1,0 (для модификаций 41.130.90.909; 41.140.90.910)—по регистрации -показаний;

±1,0 и ±1,5—по каналам регулирования и сигнализации;

±0,5 и ±1,5—но каналам задания на регулирование;

±0,5—по каналу с реостатным устройством;

±1,0 и ±1,5—по каналам преобразования.

Вариация приборов не должна превышать половины абсолютного значения предела допускаемой основной погрешности по показаниям.

Пределы измерений приборов КСП4, КСП4И, работающих в комплекте с термоэлектрическими преобразователями и пирометрами суммарного излучения, приведены в табл. 1.

Таблица 1

Нижний и верхний пределы измерений КСП4 и КСП4И, работающих в комплекте с источниками напряжения постоянного тока; О и 10; —10 и 100 и 20; 0 и 50; 0 и 100; —100 и 100 мВ.

Пределы измерений и значения сопротивлений потенциометров КСУ4, работающих в комплекте с источником постоянного тока, приведены в табл. 2.

Таблица 2

Пределы измерений КСУ4 согласно ГОСТ 14763—78.

Быстродействие приборов 1,0; 2,5 и 10 с.

Номинальные скорости перемещения диаграммной ленты от 20 до 54000 мм/ч.

Длина шкалы и ширина поля регистрации 250 мм.

Напряжение и частота тока питания (220 +33 ) В, (50+1) Гц.

Потребляемая мощность 35 В-А—для одноканальных приборов, 55 В-А — для многоканальных приборов.

Габаритные размеры 400x400x367 мм.

Масса, кг:

одноканальных приборов 24;

многоканальных приборов 25.

Комплектность

Совместно с прибором поставляют: коробку с запчастями, монтажными деталями и принадлежностями; блок задачи—для многоканальных приборов с регулирующими выходными устройствами РУПРДЗ; коробку с панелью управления и пакетом запасных частей — для приборов с задатчиками для пневматических регулирующих устройств; техническое описание и инструкцию по эксплуатации прибора и его составных частей; паспорта на прибор и его составные части.

Поверка

Приборы поверяют по ГОСТ 8.280—78.

Испытания проводила государственная комиссия. Результаты испытаний рассматривал Всесоюзный научно-исследовательский институт метрологической службы (ВНИИМС).
