Преобразователи тахометрические ПТ
| Номер в ГРСИ РФ: | 47501-11 |
|---|---|
| Категория: | Тахометры |
| Производитель / заявитель: | ООО "Прософт-Системы", г.Екатеринбург |
Для измерения частоты вращения роторов различных агрегатов по периодическим сигналам датчиков тахометрических.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47501-11 |
| Действует | по 15.08.2016 |
| Наименование | Преобразователи тахометрические |
| Модель | ПТ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6d7d155e-ac49-65b3-a3b8-f51e02442257 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4278-003-55181848-2009 |
| Класс СИ | 28.03 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Уральского ЦСМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 2А |
| Руководитель центра | Сурсяков Валентин Николаевич |
| Телефон | (8*343) 350-25-83 |
| Факс | 350-40-81 |
| Информация о сертификате | |
| Срок действия сертификата | 15.08.2016 |
| Номер сертификата | 43570 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 4556 от 15.08.11 п.25 |
Производитель / Заявитель
ООО "Прософт-Системы", РОССИЯ, г.Екатеринбург
Россия
620062, пр.Ленина д.95, кв.16. Тел. (343) 376-28-20 Факс 376-28-30, (620102, ул.Волгоградская, 194а) www.prosoftsystems.ru, E-mail: info@prosoftsystems.ru
Поверка
| Методика поверки / информация о поверке | ПБКМ.468162.006 ПМ1 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 85 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
47501-11: Описание типа
2011-47501-11.pdf
|
Скачать | 183.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи тахометрические ПТ предназначены для измерения частоты вращения роторов различных агрегатов по периодическим сигналам датчиков тахометрических.
Описание
При поступлении периодического сигнала от тахометрического датчика в микроконтроллере преобразователя тахометрического ПТ (далее - преобразователь) запускается два процесса -счётчик времени и счетчик импульсов. Счётчик времени запускается на 1 с. По переднему фронту импульса вырабатывается прерывание. Счётчик импульсов по прерываниям считает число импульсов. Счётчик времени считает время между соседними прерываниями - текущий период Т. Мик-
роконтроллер рассчитывает средний период за N импульсов, набранных за
1 с, по формуле
60 ,где Z - чис
Т ■ Z
Ет ____________ . . ________
Т = -•__Если за 1 с число прерываний меньше 3, то выдается частота ноль.
N
Далее микроконтроллер рассчитывает частоту вращения по формуле n
ло зубьев шестерни (измерительного колеса), по которой контролируется вращение ротора.
Расчёт производится программой Loader, число зубьев задаётся технологической программой Configurator Application. Программа Loader прошивается в микроконтроллер. Исходный текст программы пользователю не предоставляется. Технологическая программа Configurator Application предоставляется пользователю в виде исполняемого файла, устанавливаемого на ПЭВМ пользователя.
Технологическая программа Configurator Application производит индикацию и смену скорости обмена данными с преобразователем, индикацию и смену сетевого адреса преобразователя, установку числа зубьев измерительной шестерни, установку периода подсчёта импульсов, отражение текущей частоты вращения. Идентификационные данные программного обеспечения указаны в таблице 1.
Программа Loader управляет преобразователем, производит обмен данными с ОРС сервером и программой Configurator Application по Modbus RTU.
Программное обеспечение Loader вычисляет непосредственный результат измерения. При этом аппаратная и программная части преобразователя, работая совместно, обеспечивают заявленные точности результатов измерений. Программное обеспечение Loader и его идентификационные данные недоступны для пользователя.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора |
|
Тестирование и настройка датчиков |
Configurator Application |
1.0.0.1 |
34749470 |
CRC32 |
лист № 2 всего листов 6
Защита программного обеспечения от непреднамеренных и преднамеренных изменений -уровень А по МИ 3286-2010.
Преобразователь ретранслирует в контроллер верхнего уровня выходной сигнал датчика
тахометрического в виде напряжения прямоугольной формы. Частота напряжения
n • z
60
(Гц), где
N - частота вращения (об/мин), Z - число зубьев, задаваемое программно; нижний уровень напряжения от 0 до 0,5 В, верхний - от 18 до 24 В при сопротивлении нагрузки не менее 3 кОм.
Преобразователь на своём пятиразрядном индикаторе индицирует цифровую величину частоты вращения. Число разрядов дробной части для величины от 1,00 до 99,99 - два, для величины от 100,0 до 9999,9 - один, для величины более 10000 - ноль.
Корпус преобразователей - литой алюминиевый. На корпусе установлены один семиконтактный разъём FQ18-7ZK и один двенадцатиконтактный разъём FQ18-12Z, первый для подключения датчика, второй для подключения питания и вывода сигналов.
В корпусе установлены объединительная и аналоговая платы, плата микроконтроллера, плата ЦАП и плата индикаторов с 5 знаками. Высота знака индикатора 20 мм.
Преобразователь имеет две модификации конструктивного исполнения: под настенный монтаж и под щитовой монтаж. Исполнения отличаются размерами передней панели и расположением разъемов. Эти отличия обуславливают разные габаритные и присоединительные размеры.
Преобразователь под настенный монтаж имеет обозначение исполнения ПТ-1 ПБКМ.468162.006-01. Преобразователь под щитовой монтаж имеет обозначение исполнения ПТ-2 ПБКМ.468162.006-02.

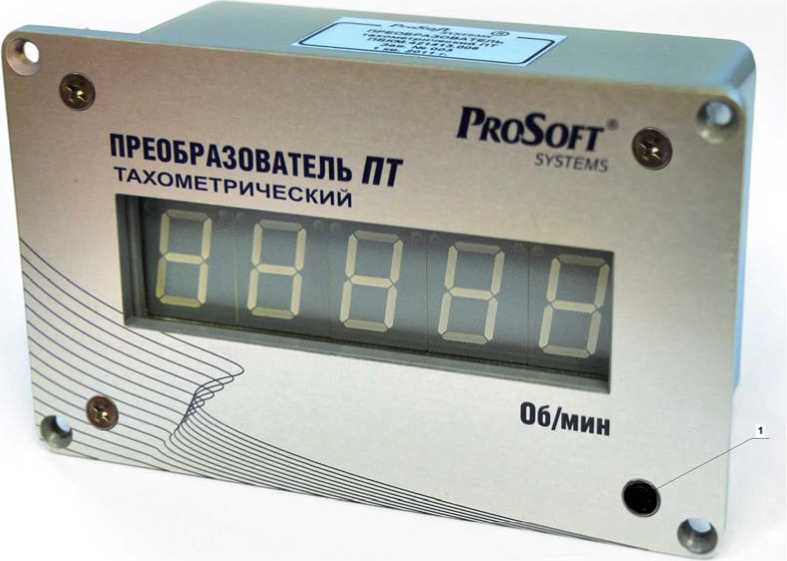

1 - место пломбировки
Рисунок 1 - Преобразователь тахометрический ПТ под настенный монтаж.
1 - место пломбировки
Рисунок 2 - Преобразователь тахометрический ПТ под щитовой монтаж.
Технические характеристики
Таблица 1 - Метрологические характеристики.
|
Наименование метрологической характеристики |
Значение характеристики |
|
Диапазон измерения частоты вращения, об/мин |
от 120/Z до 12-105/Z включительно, где Z - число зубьев измерительного колеса (от 1 до 240) * |
|
Пределы допускаемой относительной погрешности измерения частоты вращения для встроенного индикатора преобразователя: в диапазоне частот от 120/Z до 3600/Z об/мин включительно, % в диапазоне частот свыше 3600/Z до 12-105/Z об/мин включительно, % |
±2,0 ±0,2 |
|
Пределы допускаемой относительной погрешности измерения частоты вращения для цифрового выходного сигнала преобразователя: в диапазоне частот от 120/Z до 3600/Z об/мин включительно, % в диапазоне частот свыше 3600/Z до 12-105/Z об/мин включительно, % |
±0,2 ±0,02 |
|
Пределы допускаемой относительной погрешности ретрансляции аналогового выходного сигнала датчика тахометрического, % |
±0,01 |
* При Z<13 максимально измеряемая частота вращения не превышает 99999 об/мин.
Таблица 2 - Технические характеристики.
|
Наименование технической характеристики |
Значение характеристики |
|
Диапазон температур окружающей среды при хранении и эксплуатации, °С |
от минус 20 до плюс 60 |
|
Верхнее рабочее значение влажности воздуха при хранении и эксплуатации при 30°С, % |
90 |
|
Диапазон значений атмосферного давления при хранении и эксплуатации |
от 86,6 кПа (650 мм рт. ст.) до 106,7 кПа (800 мм рт. ст.) |
|
Тип атмосферы при хранении и эксплуатации по ГОСТ 15150-69 |
II (промышленная) |
|
Стойкость преобразователя к промышленным электромагнитным полям по ГОСТ Р 50648-94 |
Степень жёсткости испытаний 4 |
|
Сопротивление изоляции между контактами разъёмов и корпусом, МОм, не менее: в нормальных условиях при повышенной влажности при повышенной температуре |
500 10 50 |
|
Напряжение питания преобразователя, В |
24±1 |
|
Наименование технической характеристики |
Значение характеристики |
|
Ток потребления преобразователя, мА, не более |
250 |
|
Время установления рабочего режима, с, не более |
5 |
|
Масса, кг, не более |
0,7 |
|
Г абаритные размеры в настенном исполнении, мм, не более |
58x125x135 |
|
Габаритные размеры в щитовом исполнении, мм, не более |
90x94x145 |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится металлографическим способом на лицевую панель преобразователя и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки преобразователя входит:
- преобразователь в исполнении по заказу;
- комплект крепежных изделий;
- технологическая программа Configurator Application (по заказу);
- руководство по эксплуатации;
- методика поверки;
- паспорт.
Поверка
осуществляется по документу ПБКМ.468162.006 ПМ1 "Преобразователь тахометрический ПТ. Методика поверки", утверждённому ФГУ "УРАЛТЕСТ" 29 апреля 2011 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- генератор сигналов произвольной формы 33120А, диапазон частот выходного сигнала от V10-4 Гц до 15 МГц, пределы допускаемой основной относительной погрешности частоты выходного сигнала ±240,
- частотомер электронно-счётный Ч3-85/3, диапазон частот от 0,001 Гц до 500 МГц, относительная погрешность по частоте опорного кварцевого генератора не более ±1-10’7;
- осциллограф цифровой TDS2024B, полоса пропускания от 0 Гц до 200 МГц.
Сведения о методах измерений
ПБКМ.468162.006 РЭ "Преобразователь тахометрический ПТ. Руководство по эксплуатации"
Нормативные документы
ТУ 4278-003-55181848-2009 "Преобразователь тахометрический ПТ. Технические условия
лист № 6
всего листов 6
Рекомендации к применению
