Источники питания постоянного тока B&K PRECISION серии XLNХХХХ
| Номер в ГРСИ РФ: | 47503-11 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | Компания "B&K Precision Corporation", США |
Для воспроизведения напряжения и силы постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47503-11 |
| Наименование | Источники питания постоянного тока |
| Модель | B&K PRECISION серии XLNХХХХ |
| Модификации | B&K PRECISION XLN3640, B&K PRECISION XLN6024, B&K PRECISION XLN8018, B&K PRECISION XLN10014 |
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 35.15 |
| Год регистрации | 2011 |
| Страна-производитель | США |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ "Воентест" |
| Адрес центра | 141006, г.Мытищи Московской обл., 32 ГНИИИ МО РФ или в/ч 55215 |
| Руководитель центра | Храменков Виктор Николаевич |
| Телефон | (8*095) 586-23-88 |
| Факс | 583-99-48 |
| Информация о сертификате | |
| Срок действия сертификата | 15.08.2016 |
| Номер сертификата | 43572 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 4556 от 15.08.11 п.27 |
Производитель / Заявитель
Компания "B&K Precision Corporation", США
США
22820 Savi Ranch Parkway Yorba Linda, CA 92887 www.bkprecision.com, тел. 714-921-9095, факс 714-921-6422
Поверка
| Методика поверки / информация о поверке | МП 47503-11 |
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 255 |
| Найдено поверителей | 14 |
| Успешных поверок (СИ пригодно) | 249 (98%) |
| Неуспешных поверок (СИ непригодно) | 6 (2%) |
| Актуальность информации | 19.11.2024 |
Поверители
Скачать
| 47503-11: Описание типа СИ | Скачать | 401.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Источники питания постоянного тока B&K PRECISION серии XLNXXXX моделей B&K PRECISION XLN3640, B&K PRECISION XLN6024, B&K PRECISION XLN8018, B&K PRECISION XLN10014 (далее - источники питания) предназначены для воспроизведения напряжения и силы постоянного тока.
Описание
Конструктивно источник питания выполнен в металлическом корпусе, индикация выходных параметров осуществляется по жидкокристаллическому дисплею, на передней панели расположены кнопки переключения режимов работы, на задней - клеммы для подключения нагрузки.
Принцип действия источников питания основан на сравнении параметров выходного сигнала с опорным сигналом и подачей сигнала рассогласования на регулирующий элемент.
Источники питания обладают возможностями: работы в режиме стабилизации напряжения и в режиме стабилизации тока; плавной настройки выходного напряжения и тока.

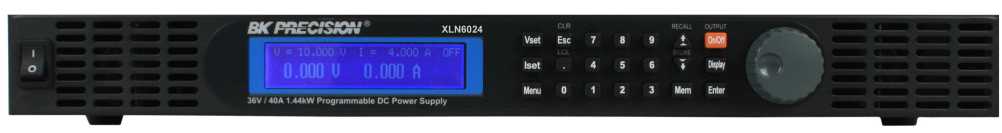

Внешний вид источников питания и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
На лицевой панели приборов название «B&K PRECISION» стилизовано в «B+K PRECISION».
Примечание * - места пломбировки от несанкционированного доступа
Технические характеристики
Метрологические и технические характеристики источников питания приведены в таблицах 1 - 4.
Таблица 1
|
Модель |
Диапазон установки выходного напряжения, В |
Пределы допускаемой основной погрешности установки выходного напряжения |
Пределы допускаемой дополнительной абсолютной погрешности установки выходного напряжения, вызванной изменением напряжения питающей сети в пределах от 198 до 242 В, мВ |
Пульсации выходного напряжения, мВ, не более |
|
B&K PRECISION XLN3640 |
от 0 до 36 |
± (0,0005-U + 10 мВ) |
± 4 |
5 |
|
B&K PRECISION XLN6024 |
от 0 до 60 |
± (0,0005^U + 15 мВ) |
± 6 |
6 |
|
B&K PRECISION XLN8018 |
от 0 до 80 |
± (0,0005^U + 20 мВ) |
± 8 |
7 |
|
B&K PRECISION XLN10014 |
от 0 до 100 |
± (0,0005^U + 25 мВ) |
± 10 |
8 |
|
Примечание U - воспроизводимое напряжение | ||||
Таблица 2
|
Модель |
Диапазон установки силы выходного тока, А |
Пределы допускаемой основной погрешности установки силы выходного тока |
Пределы допускаемой дополнительной абсолютной погрешности установки силы выходного тока, вызванной изменением напряжения питающей сети в пределах от 198 до 242 В, мА |
Пульсации выходного тока, мА, не более |
|
B&K PRECISION XLN3640 |
от 0 до 40 |
± (0,00054 + 10 мА) |
± 4 |
90 |
|
B&K PRECISION XLN6024 |
от 0 до 24 |
± (0,0005-1 + 18 мА) |
70 | |
|
B&K PRECISION XLN8018 |
от 0 до 18 |
± (0,00054 + 7 мА) |
50 | |
|
B&K PRECISION XLN10014 |
от 0 до 14,4 |
± (0,00054 + 6 мА) |
40 |
Примечание I - воспроизводимая сила тока
Таблица 3
|
Г абаритные размеры (длина х ширина х высота), мм, не более |
Масса, кг, не более |
|
432 х 420 х 43,6 |
9 |
Таблица 4
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети переменного тока частотой от 47 до 63 Гц, В |
от 198 до 242 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 20 °С, % |
от 15 до 25 до 75 |
Знак утверждения типа
наносится на лицевую панель источника питания графическим способом и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки включает:
- источник питания постоянного тока B&K PRECISION серии XLNXXXX модели B&K PRECISION XLN3640 или B&K PRECISION XLN6024, или B&K PRECISION XLN8018, или B&K PRECISION XLN10014 - 1 шт.;
- руководство по эксплуатации - 1 шт.;
- методика поверки - 1 шт.
Поверка
осуществляется по документу «Инструкция. Источники питания постоянного тока B&K PRECISION серии XLNXXXX моделей B&K PRECISION XLN3640, B&K PRECISION XLN6024, B&K PRECISION XLN8018, B&K PRECISION XLN10014 компании «B&K Precision Corp.», США. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» 12.05.2011 года.
Основные средства поверки:
- система измерительная автоматизированная постоянного напряжения К6-10 (Регистрационный № 27520-04), диапазон измерений от 1 нВ до 1000 В, пределы допускаемой погрешности измерений ± 0,001 %);
- мультиметр В7-64 (Регистрационный № 16688-97), диапазон измерений от 1 мкВ до 1000 В, пределы допускаемой относительной погрешности измерений ± 0,005 %);
- катушка электрического сопротивления Р310 (Регистрационный № 1162-58), номинальное значение электрического сопротивления 0,001 Ом, кл.т. 0,02);
- милливольтметр В3-48А (Регистрационный № 4534-74, диапазон измерений от 0,3 мВ до 300 В, пределы допускаемой относительной погрешности измерений ± 2,5 %);
- мегаомметр М4100/3 (Регистрационный № 3424-73), диапазон измерений от 1 до 108 Ом, кл.т. 1,0).
Сведения о методах измерений
Источники питания постоянного тока B&K PRECISION серии XLNXXXX моделей B&K PRECISION XLN3640, B&K PRECISION XLN6024, B&K PRECISION XLN8018, B&K PRECISION XLN10014 компании «B&K Precision Corp.», США. Руководство по эксплуатации.
Нормативные документы
Техническая документация компании «B&K Precision Corp.», США.
Лист № 4
Всего листов 4 Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, осуществление мероприятий государственного контроля (надзора), в том числе электро-радиоизмерения при проведении работ по разработке, производству и эксплуатации радиотехнических устройств.
