Контроллеры 3490
| Номер в ГРСИ РФ: | 47505-11 |
|---|---|
| Производитель / заявитель: | Фирма "Solartron Mobrey Ltd.", Великобритания |
Для измерения и преобразования сигналов уровнемеров (унифицированных токовых сигналов и сигналов по HART протоколу) в значения уровня и токовый сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47505-11 |
| Действует | по 28.06.2021 |
| Наименование | Контроллеры |
| Модель | 3490 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1eed826d-ac76-23c9-2c18-e75e42b49e4c |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.05 |
| Год регистрации | 2011 |
| Страна-производитель | Великобритания |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ УНИИМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 4 |
| Руководитель центра | Леонов Владислав Валентинович |
| Телефон | (8*343) 350-26-18 |
| Факс | 350-20-39 |
| Информация о сертификате | |
| Срок действия сертификата | 15.08.2016 |
| Номер сертификата | 43574 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 4556 от 15.08.11 п.29 |
Производитель / Заявитель
Фирма "Rosemount Measurement Limited", Великобритания; Фирма "Mobrey Limited", Великобритания (срок свидетельства: 15.08.2016 г.)
Великобритания
158 Edinburg Avenue, Slough Berks, England, SL1 4UE Тел. +44 (0) 1753 756600 Факс +44 (0) 1753 823589 Web: www.mobrey.com
Поверка
| Методика поверки / информация о поверке | МП 98-221-2010 |
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 14 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
47505-11: Описание типа
2016-47505-11.pdf
|
Скачать | 98.3 КБ | |
|
47505-11: Методика поверки
2022-mp47505-11.pdf
|
Скачать | 362.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Контроллеры 3490 (далее-контроллеры) предназначены для измерения и преобразования сигналов уровнемеров (унифицированных токовых сигналов и сигналов по HART протоколу) в значения уровня и токовый сигнал.
Описание
Принцип действия контроллеров основан на измерении сигналов уровнемеров, преобразовании их в измеряемые уровнемерами величины, отображении измеренных значений на ЖК-дисплее и сохранении в энергонезависимой памяти.
Контроллеры состоят из корпуса, на котором расположены ЖК-дисплей, клавиши управления и интерфейсы связи с внешними устройствами.
Контроллеры изготавливаются в трех модификациях:
- модификация 3491 имеет 4-20 мА / HART вход для подключения одного уровнемера;
- модификация 3492 имеет два 4-20 мА / HART входа для подключения двух уровнемеров;
- модификация 3493 имеет 4-20 мА / HART вход для подключения одного уровнемера, а также встроенный регистратор событий.
Контроллеры имеют токовый выход 4-20 мА, а также 5 релейных выходов, которые могут быть запрограммированы для выполнения различных функции управления, индикации отказов или сигнализации.
Контроллеры имеют два исполнения корпуса: корпус для настенного монтажа со степенью защиты IP65, корпус для щитового монтажа со степенью защиты IP40.
Контроллеры оснащены встроенным барьером искробезопасности и обеспечивают искробезопасное питание уровнемеров.
Программное обеспечение
В составе контроллеров используется программное обеспечение, указанное в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения контроллеров
|
Модификация контроллера |
Идентификационный номер программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
3491 |
K9846 |
K9846 340.bin |
3.4 |
176E |
byte sum (x8) |
|
3492 |
K9847 |
K9847 340.bin |
3.4 |
3997 |
byte sum (x8) |
|
3493 |
K9848 |
K9848_340.bin |
3.4 |
1D50 |
byte sum (x8) |
Уровень защиты программного обеспечения контроллеров от непреднамеренных и пред-
намеренных изменений - С по МИ 3286-2010.

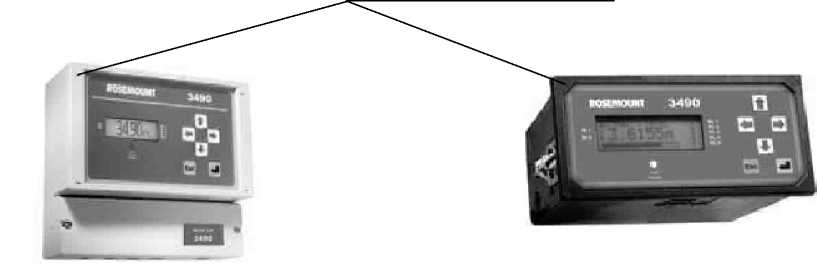

Внешний вид контроллеров представлен на рисунке 1.
место пломбирования
Корпус для щитового монтажа со степенью защиты IP40
Корпус для настенного монтажа со степенью защиты IP65
Рисунок 1 - Внешний вид контроллеров
Технические характеристики
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений постоянного тока, мА |
4-20 |
|
Диапазон измерений уровня, м |
0,3-12 |
|
Пределы допускаемой основной приведенной погрешности при измерении постоянного тока, % |
±0,15 |
|
Пределы допускаемой приведенной погрешности при измерении сигнала по HART протоколу и преобразовании в значение уровня, % |
±0,001 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С, % |
±0,1 |
|
Напряжения питания, В: - от источника переменного тока - от источника постоянного тока |
115±10%; 230±10% 15-30 |
|
Потребляемая мощность, не более: - от источника переменного тока, ВА - от источника постоянного тока, Вт |
18 9 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: - корпус для настенного монтажа со степенью защиты IP65 - корпус для щитового монтажа со степенью защиты IP40 |
215x185x85 145x75x75 |
|
Масса, кг, не более |
1,4 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность при температуре 35 °С, % - корпус для настенного монтажа со степенью защиты IP65 - корпус для щитового монтажа со степенью защиты IP40 |
от минус 40 до плюс 55 от 84 до 106,7 до 100 до 90 |
|
Маркировка взрывозащиты |
[Exia]IIC |
|
Средняя наработка до отказа, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на левый верхний угол титульного листа руководства по эксплуатации и паспорта типографским способом, а также на лицевую панель контроллера методом наклейки.
Комплектность
Таблица 3 - Комплектность поставки контроллеров
|
Наименование |
Количество, шт |
Примечание |
|
Контроллер |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Паспорт |
1 | |
|
Методика поверки МП 98-221-2010 |
1 | |
|
Комплект монтажных частей |
1 |
в соответствии с заказом |
Поверка
осуществляется по документу МП 98-221-2010 «ГСИ. Контроллеры 3490. Методика поверки», утвержденному ФГУП «УНИИМ» в 2011 г.
Перечень эталонов, применяемых при поверке:
- калибратор многофункциональный портативный Метран 510-ПКМ. Диапазон измерений (воспроизведения) тока (0 - 22) мА. Пределы допускаемой основной абсолютной погрешности ±(0,015 % I + 1) мкА, где I- воспроизведенное (измеренное) значение тока, мкА.
Сведения о методах измерений
Методика измерений содержится в руководстве по эксплуатации 00809-0100-4841.
Нормативные документы
1. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
2. ГОСТ Р 51330.10-99 Электрооборудование взрывозащищенное. Часть11. Искробезопасная электрическая цепь i.
3. Техническая документация изготовителя «Mobrey Limited», Великобритания.
