Нивелиры оптико-механические с компенсатором Leica Jogger
| Номер в ГРСИ РФ: | 47519-11 |
|---|---|
| Категория: | Нивелиры |
| Производитель / заявитель: | Фирма "Leica Geosystems AG", Швейцария |
Для измерения превышений методом геометрического нивелирования по вертикальным рейкам.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47519-11 |
| Действует | по 15.08.2016 |
| Наименование | Нивелиры оптико-механические с компенсатором |
| Модель | Leica Jogger |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f5531b1f-38e4-3ebf-94ce-739671d4e439 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 27.02 |
| Год регистрации | 2011 |
| Страна-производитель | Швейцария |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ООО "Автопрогресс-М" (до 2010 г. МАДИ-Фонд) |
| Адрес центра | 125040, г.Москва, Ленинградский пр-т, 7, стр.1 |
| Телефон | () |
| Информация о сертификате | |
| Срок действия сертификата | 15.08.2016 |
| Номер сертификата | 43590 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 4556 от 15.08.11 п.45 |
Производитель / Заявитель
Фирма "Leica Geosystems AG", ШВЕЙЦАРИЯ
Швейцария
Heinrich-Wild-Strasse, CH-9435, Heerbrugg, Switzerland. Тел. + 41 71 727 34 11 факс + 4171 727 46 91, тел. +41 71 727 31 31; факс +41 71 727 46 73 www.leica-geosystems.com/metrology
Поверка
| Методика поверки / информация о поверке | МП АПМ 07-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2869
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2841 (99%) |
| Неуспешных поверок (СИ непригодно) | 28 (1 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
47519-11: Описание типа
2011-47519-11.pdf
|
Скачать | 119.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Нивелиры оптико-механические с компенсатором Leica Jogger предназначены для измерения превышений методом геометрического нивелирования по вертикальным рейкам.
Описание
Нивелир оптико-механический с компенсатором Leica Jogger - геодезический прибор, принцип действия которого основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового оптико-механического компенсатора с магнитным демпфером.
Основными частями нивелира являются зрительная труба с компенсатором, несъемная подставка (трегер) с тремя подъемными винтами и вертикальная осевая система. Приведение нивелира в рабочее положение осуществляется по круглому установочному уровню. Наведение в горизонтальной плоскости на нивелирную рейку осуществляется с помощью бесконечного наводящего винта без зажимного устройства. Нивелир имеет горизонтальный лимб для угловых измерений и дальномерные нити для измерения расстояний. Взятие отсчета по рейке выполня-
ется визуально.
Для предотвращения несанкционированного доступа к внутренним частям нивелиров оптико-механических с компенсатором Leica Jogger производится пломбировка винтов на верхней панели в месте обозначенным «А».
Выпускается 2 модификации, которые различаются значением увеличения зрительной трубы и имеют обозначения, Leica Jogger28, Leica Jogger32 .

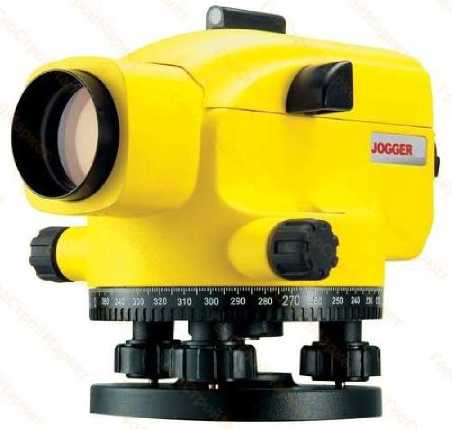

Фотография общего вида нивелиров оптико-механических с компенсатором Leica Jogger:
Технические характеристики
|
Наименование характеристики |
Значение | ||
|
Leica Jogger 28 |
Leica Jogger 32 | ||
|
Допускаемое СКО измерения превышения на 1 км двойного хода, мм, не более: - при длине визирного луча до 25 м: - при длине визирного луча до 100 м: |
2,0 5,0 | ||
|
Диапазон измерений горизонтальных углов, ...°: |
360 | ||
|
Цена деления горизонтального лимба, .°: |
1 | ||
|
Увеличение зрительной трубы, крат, не менее: |
28 |
32 | |
|
Диаметр входного зрачка зрительной трубы, мм, не менее: |
36 | ||
|
Наименьшее расстояние визирования, не более: |
1,0 м | ||
|
Угловое поле зрения зрительной трубы, не менее: |
1° 12' | ||
|
Цена деления круглого установочного уровня, ..' на 2 мм: |
8 ± 1,2 | ||
|
Диапазон работы компенсатора, .', не менее: |
± 15 | ||
|
Допускаемое СКО установки линии визирования, ...", не более: |
0,5 | ||
|
Предел допускаемой систематической составляющей погрешности компенсации компенсатора, ...", не более: |
0,5 | ||
|
Допускаемое СКО измерения горизонтальных углов, м, не более |
0,1 | ||
|
Коэффициент нитяного дальномера |
100 ± 1% | ||
|
Значение постоянного слагаемого нитяного дальномера, м: |
0 | ||
|
Диапазон рабочих температур, °С: |
от - 20 до + 40 | ||
|
Диапазон температуры хранения, °С: |
от - 30 до + 55 | ||
|
Габаритные размеры, ДхШхВ, мм, не более: |
192х134х148 | ||
|
Масса нивелира, кг, не более: |
1,5 | ||
|
Средняя наработка на отказ, ч, не менее: |
3000 | ||
|
Средний срок службы, лет, не менее: |
6 | ||
Знак утверждения типа
наносится печатным способом на титульный лист эксплуатационной документации и наклейкой на корпус.
Комплектность
Комплект поставки тахеометров состоит из:
|
Наименование |
Количество, ед. |
|
Нивелир оптико-механический с компенсатором |
1 |
|
Набор инструментов для юстировки |
1 |
|
Транспортировочный футляр |
1 |
|
Руководство по эксплуатации на русском языке |
1 |
|
Методика поверки |
1 |
Поверка
осуществляется по документу МП АПМ 07-2011 «Нивелиры оптико-механические с компенсатором Leica Jogger. Методика поверки», утвержденному ГЦИ СИ ООО «Автопрогресс-М» 24 марта 2011 г..
Перечень основного оборудования необходимого для поверки:
Нивелир типа Н-05 ГОСТ 10528-90;
Теодолит типа Т2 ГОСТ 10529-86;
Экзаменатор с ценой деления не более 1" ГОСТ 13012-67;
Автоколлиматор типа АК-0,2У ГОСТ 11898-78;
Высотный стенд ГОСТ 10528-90.
Сведения о методах измерений
Методика измерений приведена в документе:
«Нивелиры оптико-механические с компенсатором Leica Jogger. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 10528 - 90 «Нивелиры. Общие технические условия»;
2. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;
3. Техническая документация фирмы «Leica Geosystems AG», Швейцария.
Рекомендации к применению
- при осуществлении геодезической и картографической деятельности
