Системы измерений и локализации мест дефектов изоляции OWTS

Назначение

Системы измерений и локализации мест дефектов изоляции OWTS (далее - системы OWTS) предназначены для измерения напряжения возникновения импульсов частичных разрядов, кажущихся зарядов импульсов частичных разрядов и интервалов времени их распространения по кабелю.

Описание

Принцип действия систем OWTS основан на возбуждении затухающих синусоидальных колебаний в колебательном контуре, состоящем из индуктивности системы и ёмкости кабеля путём коммутации источника высокого напряжения постоянного тока. При этом измеряются напряжение источника высокого напряжения постоянного тока, кажущиеся заряды импульсов частичных разрядов (ЧР) и интервалы времени между приходом к системе импульсов ЧР, распространяющихся от места их возникновения и отражающихся от конца кабеля. По этим интервалам времени системы рассчитывают расстояния до места возникновения ЧР.

Основные узлы систем: источник высокого напряжения постоянного тока (далее -источник высокого напряжения), катушка индуктивности, переключатель, делитель напряжения, конденсатор связи ЧР, аналогово-цифровой блок, содержащий аналоговые входные цепи измерителя ЧР, аналогово-цифровой преобразователь и контроллер.

Ввод сведений о тестируемом объекте и управление процессом измерений выполняется с помощью пакета программ OWTS v6.0, устанавливаемым на внешнем ПК (ноутбуке). Для связи с ПК у моделей OWTS M 28 и OWTS M 60 используются беспроводный интерфейс (WiFi) или оптоволоконный интерфейс (опция), у моделей OWTS HV 150, OWTS HV 250 и OWTS HV 350 - только оптоволоконный интерфейс.

На ПК может быть установлено программное обеспечение OWTS Explorer (опция), с помощью которого могут быть проанализированы результаты измерений.

Конструктивно системы OWTS M 28 и OWTS M 60 выполнены в круглом корпусе, содержащем источник высокого напряжения, катушку индуктивности, делитель, переключатель, конденсатор связи ЧР и аналогово-цифровой блок.

В состав системы OWTS HV 150 входят размещенные в круглых корпусах источник высокого напряжения, в котором размещён переключатель, катушка индуктивности и блок делителя, в котором размещён конденсатор связи ЧР и аналогово-цифровой блок.

В состав систем OWTS HV 250 и OWTS HV 350 входят катушка индуктивности, блок переключателя и блок делителя, в котором размещён конденсатор связи ЧР и аналоговоцифровой блок, размещенные в круглых корпусах. Источник высокого напряжения OWTS HV 250 размещен в круглом корпусе, источник высокого напряжения OWTS HV 350 - в овальном.

Все системы имеют отдельные пульты (блоки) включения/выключения в малогабаритных прямоугольных корпусах.

ПК

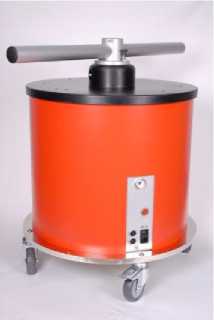

Рисунок 1 - Системы OWTS M 28 и OWTS M 60

Делитель напряжения Конденсатор связи ЧР

Аналого-цифровой блок

Катушка индуктивности

Источник высокого напряжения

Переключатель

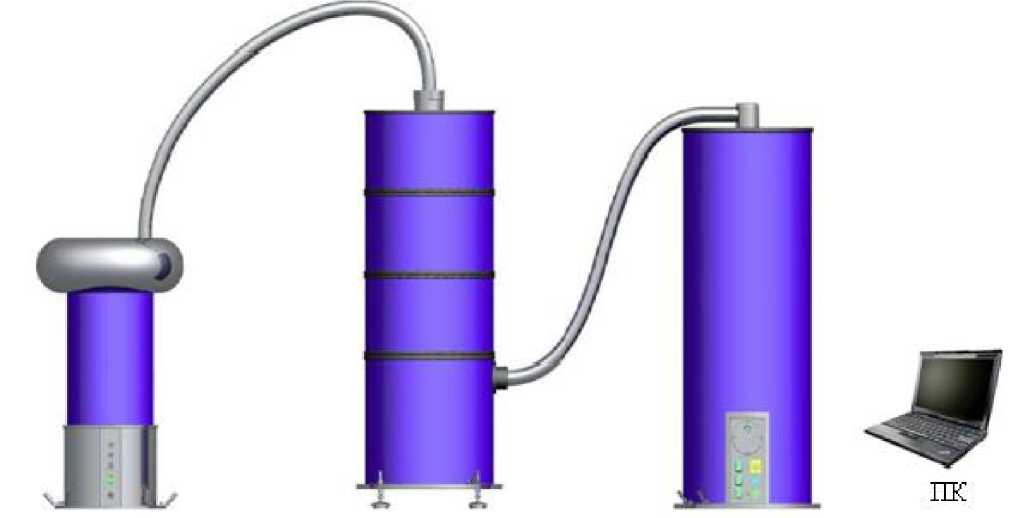

Рисунок 2 - Система OWTS HV 150

Катушка     Переключатель Источник высокого ПК

индуктивности

напряжения

Делитель напряжения Конденсатор связи ЧР Аналого-цифровой блок

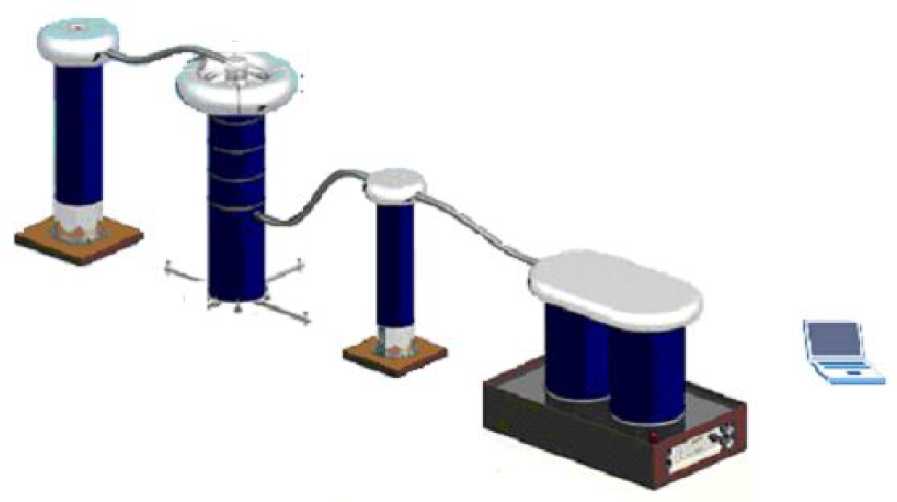

Рисунок 3 - Система OWTS HV 250

Делитель на-пряжения

Катушка      Переключатель Источник высокого                        ПК

Конденсатор связи ЧР   индуктивности      напряжения

Аналого-цифровой блок

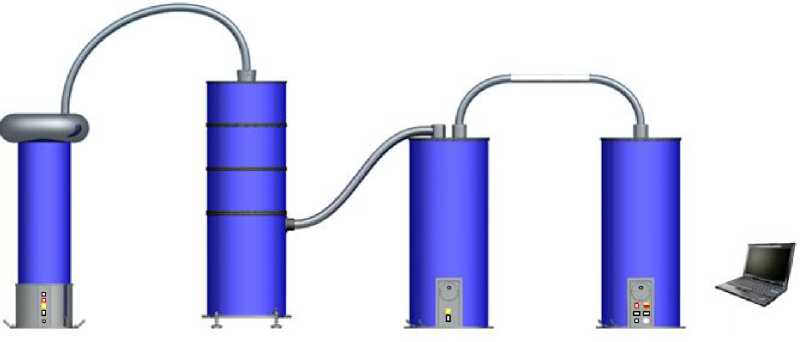

Рисунок 4 - Система OWTS HV 350

А) OWTS M 28 и

OWTS M 60

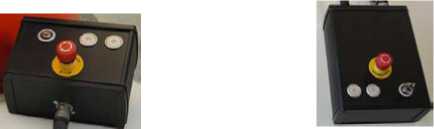

Рисунок 5 - Пульты включения/выключения

В) OWTS HV 150,

OWTS HV 250,

OWTS HV 350

Для предотвращения несанкционированного доступа к внутренним частям СИ на винты крепления панелей корпусов нанесены невосстанавливаемые голографические наклейки.

Программное обеспечение

Таблица 1 - Программное обеспечение

Программное обеспечение не является метрологически значимым.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - “С” в соответствии с МИ 3286-2010.

Технические характеристики

Таблица 2 - Основные технические характеристики систем OWTS

Примечание - * для скорости распространёния импульсов по кабелю 165 м/мкс.

Таблица 3 - Габаритные размеры и масса OWTS

Таблица 4 - Габаритные размеры и масса пультов включения/выключения

Таблица 5 - Рабочие условия эксплуатации

Знак утверждения типа

наносится методом наклейки на лицевую панель аналого-цифрового блока и типографским способом на титульные листы руководства по эксплуатации.

Комплектность

Таблица 6 - Комплект поставки

Таблица 6 -продолжение

Поверка

осуществляется по документу «Системы измерений и локализации мест дефектов изоляции OWTS. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 20.04. 2011 г.

При поверке используются: делитель напряжения эталонный ДН-400 (300 кВ, погрешность ± 0,1 %), вольтметр универсальный В7-78 (0-1000 В, погрешность ± (0,06 %+10 е.м.р.), генератор импульсов Г5-60 (период 1 мкс-10 с, погрешность 1*10-6+10 нс), измеритель LRC модель LCR-819 (ёмкости 20 пФ-2,083 мФ, погрешность ± 0,05 %).

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации: OWTS M 28 и OWTS M 60- раздел 7, OWTS HV 150, OWTS HV 250 и OWTS HV 350 - раздел 14 .

Нормативные документы

1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

2. Техническая документация фирмы «Sietz Instruments AG», Швейцария

Рекомендации к применению

Рекомендации отсутствуют.
