Пирометр PhotriX™
| Номер в ГРСИ РФ: | 47526-11 |
|---|---|
| Категория: | Пирометры |
| Производитель / заявитель: | Фирма "LumaSense Thechnologies GmbH", Германия |
Для бесконтактного измерения температуры при проведении научных исследований и других работ и выдачи измерительной информации в виде показаний на дисплей компьютера.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 47526-11 | ||||||
| Наименование | Пирометр | ||||||
| Модель | PhotriX™ | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 1a7c376c-9beb-fd90-38ba-7dad3d0193bf | ||||||
| Испытания |
|
||||||
| Год регистрации | 2011 | ||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 32.02 |
| Год регистрации | 2011 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 43597 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 4556 от 15.08.11 п.52 |
Производитель / Заявитель
Компания "LumaSense Technologies", ГЕРМАНИЯ
Германия
Kleyerstra?e 90, 60326 Frankfurt/Main, Germany, тел +49 (0)69 97373 0, факс +49 (0)69 97373 167
Поверка
| Методика поверки / информация о поверке | МП 2412-0039-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
47526-11: Описание типа
2011-47526-11.pdf
|
Скачать | 140.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Пирометр PhotriX™ предназначен для бесконтактного измерения температуры при проведении научных исследований и других работ и выдачи измерительной информации в виде показаний на дисплей компьютера.
Описание средства измеренийПринцип действия
Пирометр PhotriX представляет собой конструкцию, состоящую из оптического устройства, электронного и коммуникационного модулей. Оптическое устройство пирометра состоит из световода, выполненного из монокристаллического сапфира, оболочки из сапфира и защитной трубки из нержавеющей стали. Световод концентрирует световое излучение, поступающее от объекта контроля, и направляет его через оптический фильтр на фотодетектор. Оптический фильтр обеспечивает выделение требуемого спектрально диапазона 700 - 1650 нм.
Электронный модуль пирометра представляет собой трубку из нержавеющей стали, в которую заключены фильтр, фотодетектор, усилитель и процессор. Фотодетектор преобразует яркость в электрический сигнал, поступающий на усилитель, чувствительность которого позволяет регистрировать сигналы с уровнем 10-15 А. Усиленный сигнал поступает на микропроцессорную систему, которая преобразует его в высокоскоростной цифровой сигнал. Указанный сигнал посредством коммуникационного модуля передается на компьютер, и результат измерения температуры отображается на дисплее компьютера с применением специального программного обеспечения TemperaSure версия 4.8.21.0.
™

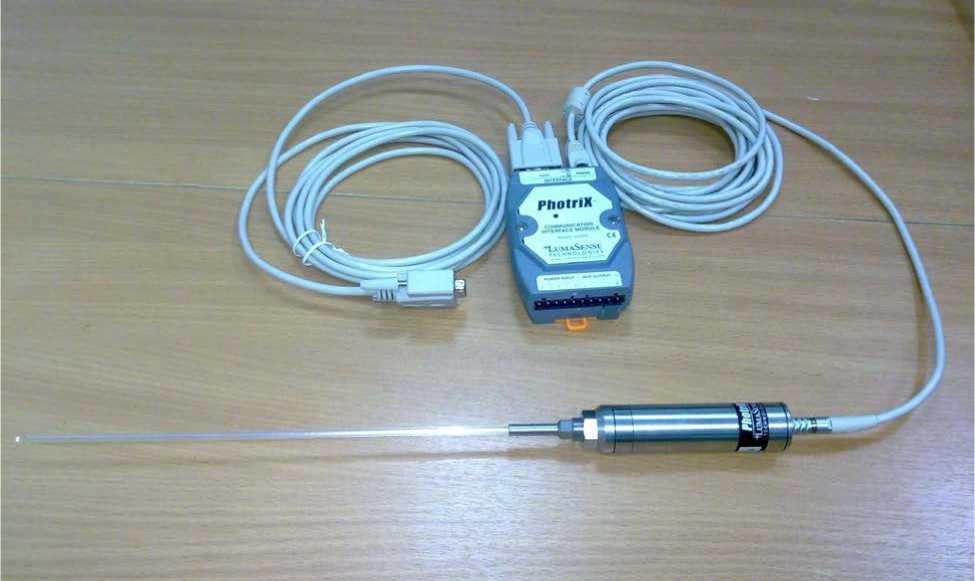

Рисунок 1 - Общий пирометра PhotriX
Программное обеспечение
Программное обеспечение TemperaSure, разработано изготовителем специально для решения задач измерения температуры. Является неотъемлемой частью пирометра, защищено от вмешательств с помощью паролей и учетных записей пользователя (уровней доступа). Имеется защита от ввода заведомо неверных данных путем индикации сообщений об ошибках (сигналов тревоги).
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
TemperaSure |
TemperaSure |
4.8.21.0 |
934143284e3ceb980 1f4095d91bb9b0a |
MD5 |
Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью прибора.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Технические характеристики
Основные метрологические и технические характеристики пирометра приведены в таблице 2:
Таблица 2.
|
№ п/п |
Наименование характеристики |
Значение |
|
1 |
2 |
3 |
|
1 |
Диапазон измерений температуры, ° С |
от 30 до 670 |
|
2 |
Пределы допускаемой абсолютной погрешности, ° С |
± 1,5 |
|
3 |
Показатель визирования |
1:2 |
|
4 |
Выходной сигнал: (цифровой) |
RS 232 |
|
5 |
Г абаритные размеры, мм, не более Оптическое устройство: Световод диаметр длина Оболочка диаметр длина Защитная трубка диаметр длина Электронный модуль диаметр длина Коммуникационный модуль длина ширина высота |
2 310 4,5 305 6 25 25,35 115 102 72 33 |
|
6 |
Напряжение питания (постоянный ток), В |
10,8 -13,2 В |
|
7 |
Масса, кг, не более Оптическое устройство Электронный модуль Коммуникационный модуль |
0,31 0,23 0,17 |
|
1 |
2 |
3 |
|
8 |
Условия эксплуатации: Диапазон температуры окружающего воздуха, ° С Относительная влажность окружающего воздуха, %, не более |
от 15 до 25 80 |
|
9 |
Средний срок службы, лет |
7 |
Знак утверждения типа
наносится на техническую документацию типографическим способом и на прибор в виде наклейки.
Комплектность
|
Наименование |
Количество |
|
Пирометр PhotriX™ в составе - оптическое устройство - электронный модуль - коммуникационный модуль |
1 шт. |
|
Соединительный кабель RJ45 |
1 шт. |
|
Кабель RS232 |
1 шт. |
|
ПО TemperaSure |
1 cd. |
|
Защитный кожух |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Спецификация пирометра PhotriX™ |
1 экз. |
|
Методика поверки МП 2412-0039-2011 |
1 экз. |
Поверка
осуществляется по МП 2412-0039-2011 «Пирометр PhotriX . Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в апреле 2011 г.
Основное поверочное оборудование:
- рабочий эталон единицы температуры 0-го разряда, диапазон воспроизводимых температур от 20 до 700 °С, среднее квадратическое отклонение суммарной погрешности сличения с ГПЭ единицы температуры 0,3 - 0,98 °С.
Сведения о методах измерений
Методы измерения изложены в руководстве по эксплуатации «Пирометр PhotriX ».
Нормативные документы
1. ГОСТ Р 8.558-93. «ГСИ. Государственная поверочная схема для средств измерений температуры».
2. ГОСТ 28243-96 «Пирометры. Общие технические требования».
3. Техническая документация компании «LumaSense Technologies», Германия.
Рекомендации к применению
применяется вне сферы государственного регулирования обеспечения единства измерений
