Системы измерений длительности соединений коммутационной станции СИДС СМК-30

Назначение

Системы измерений длительности соединений СИДС коммутационной станции СМК-30, далее - СИДС, предназначены для измерения длительности телефонных соединений по аналоговым абонентским линиям с целью получения исходных данных для расчета их стоимости.

Описание

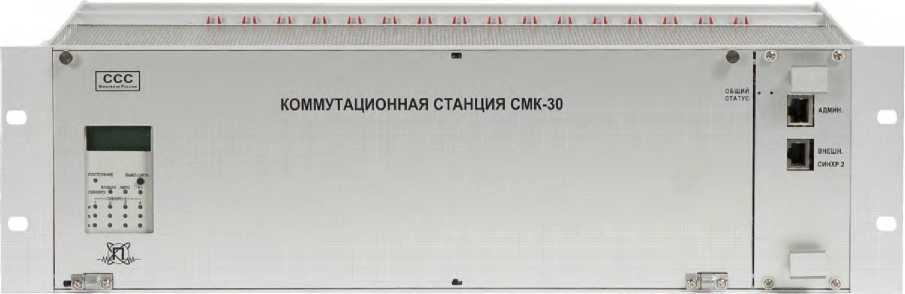

СИДС входит в состав аппаратно-программного комплекса оборудования с измерительными функциями коммутационной станции СМК-30, версии ПО 3.43, реализующего функции цифровой учрежденческой АТС, которая представлена на рисунке 1.

Рисунок 1

СИДС представляет собой систему измерений длительности телефонных соединений и не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования для сбора данных о длительности телефонных соединений, проходящих через станцию, для последующей тарификации.

С целью предотвращения несанкционированного доступа к внутренним частям СИ, включая программное обеспечение, которое может привести к искажению результатов измерения, коммутационная станция пломбируется.

Пломбирование коммутационной станции СМК-30КС производится с помощью не-снимаемых пломбировочных чашек которые надеваются на головки крепёжных винтов М2,5. Пломбирование производится фирменной печатью по ГОСТ 18680-73 мастикой битумной №1 ГОСТ 18680-73.

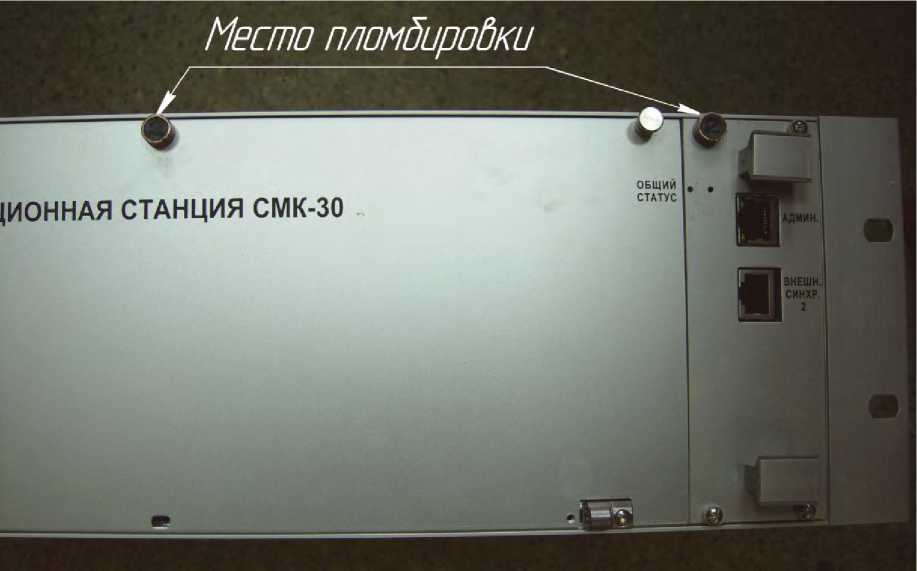

Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм представлены на рисунке 2.

Рисунок 2

Программное обеспечение

Программное обеспечение (ПО) встроенное, версия 3.43. СИДС не имеет собственного ПО. ПО СИДС обеспечивается ПО коммутационной станции СМК-30.

Идентификационные данные ПО СМК-30, обеспечивающего работу СИДС, приведены в таблице 1

Таблица 1

По уровню защиты программного обеспечения от непреднамеренных и преднамерен-

ных изменений коммутационная станция относится к группе С. Метрологически значимое ПО хранится в ПЗУ процессора, программирование производится через разъем, который расположен внутри коммутационной станции на плате модуля СМС, и к которому нет свободного доступа.

ПО станции СМК-30 защищено от преднамеренных и непреднамеренных изменений обрабатываемой информации, обусловленных действиями пользователя, реализовано однозначное назначение каждой команды для инициирования функции или изменения данных, а также выдаются предупреждения в случае, если действия пользователя могут повлечь изменение или удаление обрабатываемой информации. Данные защищены от несанкционированной модификации уникальным форматом сохраняемых файлов и средствами подсчета контрольной суммы файлов.

Технические характеристики

• пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений в диапазоне измерений (1 - 3600) с                           ± 1 с

• вероятность неправильного тарифицирования телефонного соединения, не более 0,0001.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию оборудования (руководство пользователя), в состав которого входит СИДС, типографским или иным способом.

Комплектность

• СИДС в составе комплекса оборудования                                 -1 комплект

• Эксплуатационная документация                                                -1 экз.

• Методика поверки      -1 экз.

Поверка

осуществляется по документу МП 47550-11 «Система измерений длительности соединений СИДС коммутационной станции СМК-30. Методика поверки», утвержденному ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в декабре 2010 г.

Основные средства поверки:

• формирователь телефонных соединений Призма: (1 - 3600) с, Д = ± 0,25 с

Сведения о методах измерений

«Администратор сети ОТС, ОбТС. Руководство пользователя 09928.001-01 34 01»

Нормативные документы

• ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

• Правила применения оборудования транзитных, оконечно-транзитных и оконечных узлов связи. Часть I. Правила применения городских автоматических телефонных станций, использующих систему сигнализации по общему каналу сигнализации № 7 (ОКС № 7), утвержденные приказом Министерства информационных технологий и связи Российской Федерации от « 11 » сентября 2007 г. № 106 и зарегистрированные в Минюсте России. Приложение 9. Требования к параметрам системы учета данных для начисления платы.

• Техническая документация ООО «Пульсар-Телеком» на комплекс оборудования СМК-30.

Рекомендации к применению

Учет объема оказанных услуг электросвязи операторами связи.
