Анализаторы автоматические OBLF мод. GS 1000, GS 1000-II, QSN 750, QSN 750-II, QSG 750, QSG 750-II, VeOS
| Номер в ГРСИ РФ: | 47577-11 |
|---|---|
| Производитель / заявитель: | Фирма "OBLF", Германия |
Для измерения концентрации химических элементов в металлах и сплавах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47577-11 |
| Действует | по 22.07.2026 |
| Наименование | Анализаторы автоматические |
| Модель | OBLF мод. GS 1000, GS 1000-II, QSN 750, QSN 750-II, QSG 750, QSG 750-II, VeOS |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 95fad573-a19a-eea7-52dc-19277cb9bdc6 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 31.01 |
| Год регистрации | 2011 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 24.08.2016 |
| Номер сертификата | 43627 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 4634 от 24.08.11 п.07 |
Производитель / Заявитель
Фирма "OBLF Gesellschaft fur Elektronik und Feinwerktechnik mbH", ГЕРМАНИЯ
Германия
Salinger Feld 44, 58454 Witten, E-mail: info@oblf.de
Поверка
| Методика поверки / информация о поверке | МП РТ 620-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 336 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
47577-11: Описание типа
2016-47577-11.pdf
|
Скачать | 139.1 КБ | |
|
47577-11: Методика поверки
2021-mp47577-11.pdf
|
Скачать | 29.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Анализаторы автоматические OBLF модели GS 1000, GS 1000-II, QSN 750, QSN 750-II, QSG 750, QSG 750-II, VeOS предназначены для измерения концентрации химических элементов в металлах и сплавах.
Описание
Принцип действия анализаторов автоматических OBLF моделей GS 1000, GS 1000-II, QSN 750, QSN 750-II, QSG 750, QSG 750-II, VeOS основан на методе эмиссионного автоматического спектрального анализа с возбуждением пробы с помощью искры.
Анализаторы состоят из источника возбуждения спектра, полихроматора и автоматизированной системы управления и регистрации на базе IBM - совместимого компьютера.
Искровой источник возбуждения спектра создает униполярную искру с формой волны, задаваемой программой. Обдувка электрода аргоном повышает точность и воспроизводимость результатов измерений.
Автоматическая система анализаторов OBLF моделей GS 1000, GS 1000-II, QSN 750, QSN 750-II, QSG 750, QSG 750-II, VeOS базируется на полихроматоре по схеме Пашена - Рунге с вогнутой дифракционной решеткой, работающей в первом или во втором порядке дифракции. Ширина выходных щелей от 10 мкм до 75 мкм. Может быть установлено до 64 выходных щелей. Регистрация спектра осуществляется с помощью набора фотоумножителей, оптимизированных на определенные участки спектра.
Система имеет вогнутую дифракционную решетку, у которой кривизна и количество штрихов оптимизируется в соответствии с аналитической задачей. Входная щель автоматической системы управляется шаговым двигателем по программе.
В моделях GS 1000-II, QSN 750-II, QSG 750-II римская цифра указывает на увеличение скорости обработки данных за счет изменения электрической схемы интегратора в вакуумной камере.
Автоматическая система анализаторов VeOS базируется на полихроматоре по схеме Пашена - Рунге с вогнутой дифракционной решеткой, на которую световой поток со штатива передается на полупроводниковые сенсоры, с особой формой секторов. Совокупность пикселей в матрице размером 10 мкм х 1000мкм со специальной антибликовой обработкой увеличивает светочувствительность сенсоров. Термостабилизация автоматической камеры уменьшает уровень фона.
Конструктивно анализаторы OBLF моделей GS 1000, GS 1000-II, QSN 750, QSN 750-II, QSG 750, QSG 750-II, VeOS выполнены в виде напольного прибора с встроенным компьютером.
Управление процессом измерения и обработки выходной информации осуществляется от IBM - совместимого компьютера ( модель не ниже PENTIUM0 ) с помощью специального программного комплекса.
По программе осуществляется настройка прибора, построение градуировочных зависимостей на основе анализа стандартных образцов, оптимизация его параметров, управление его работой, обработка выходной информации, запоминание и печать результатов измерения. Во всех частях программы, в которых требуется какой-то
лист № 2 всего листов 5 ввод, в память заложено необходимое установочное значение, принимаемое программой по умолчанию и соответствующее стандартным методикам. Поэтому, в большинстве случаев для проведения измерения достаточно в методе измерения задать лишь необходимые для определения элементы.
Анализаторы оснащены самоочищающимся искровым столиком и встроенной системой внутренней стабилизации, что обеспечивает высокую стабильность результатов независимо от места установки анализатора.
Измерение, обработка, хранение и представление информации, а так же настройка и оптимизация анализатора осуществляется с помощью программного обеспечения с персонального компьютера.

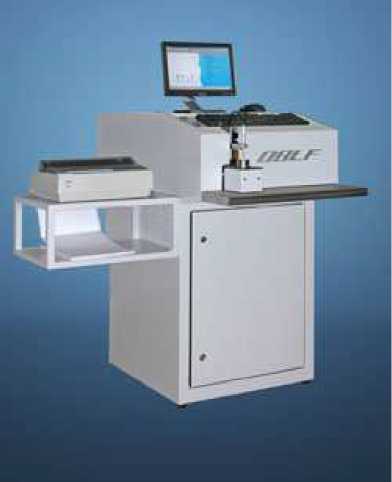

Анализатор автоматический OBLF модель QSN750, QSG750, QSN750-II, QSG750-II
Анализатор автоматический OBLF модель GS1000, GS1000-II
Анализатор автоматический OBLF модельVeOS
Программное обеспечение
Программное обеспечение внешнее и идентифицируется при включении анализатора путем вывода на экран номера версии.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификацио нное наименование программного обеспечения |
Номер версии (идентификацио нный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
OBLF-Win |
- |
1.4.12w12 (SQL) |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 «С» - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты. Конструктивно анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Пломбировка приборов конструкцией анализаторов не предусмотрена.
Технические характеристики
|
Метод измерения |
эмиссионный спектральный анализ | ||
|
Способ регистрации |
параллельный | ||
|
VeOS |
GS 1000; |
QSN 750; QSG 750; | |
|
Рабочий диапазон, нм |
130 ...780 |
120 ... 800 |
120 ... 800 |
|
Габаритные размеры: мм |
(1156x760x1240) |
(1100x600x1250) |
1040x900x1280) |
|
Масса: кг |
350 |
330 |
550 |
|
Потребляемая мощность |
1,5 кВ^А |
1,5 кВ^А |
1,5 кВ^А |
|
Напряжение питания |
( 220 ± 10 ) В; ( 50 /60 ) Гц | ||
|
Подача аргона: давление расход |
3 бар 700 л / ч |
3 бар 800 л / ч |
3 бар 800 л / ч |
|
Диапазон температур окружающей среды, оС |
( 12 ... 35 ) |
( 10 ... 35 ) |
( 12 ... 35 ) |
|
Диапазон относительной влажности, % |
20 - 80 | ||
|
Диапазон атмосферного давления, кПа |
84 - 106,7 | ||
|
Уровень шума, не более |
< 56 дБ | ||
|
Определяемый элемент в сталях ГОСТ 18895-97 |
Диапазон измерения, % масс. доли |
Пределы допускаемой абсолютной погрешности измерения, % масс. доли |
|
Марганец |
0,050 ... 2,0 |
± (0,008 ... 0,08 ) |
|
Медь |
0,010 ... 1,00 |
± (0,004 ... 0,06 ) |
|
Молибден |
0,010 ... 5,0 |
± (0,004 ... 0,12 ) |
|
Углерод |
0,020 ... 2,0 |
± (0,008 ... 0,06 ) |
|
Кремний |
0,050 ... 2,5 |
± (0,012 ... 0,08 ) |
|
Никель |
0,010 ... 10,0 |
± (0,004 ... 0,16 ) |
|
Хром |
0,010 ... 30,0 |
± (0,003 ... 0,25 ) |
В зависимости от того для какой матрицы предназначен анализатор погрешность определяется по МВИ.
Знак утверждения типа
Знак утверждения типа наносится на каждый экземпляр анализатора в виде наклейки, а также на титульный лист Руководства по эксплуатации анализатора типографским способом.
Комплектность
1. Измерительный прибор. 1 экз.
2. Комплект эксплуатационных документов. 1 экз.
3. Методика поверки. МП РТ 620-2011 1 экз.
Поверка
осуществляется по методике поверки МП РТ 620 - 2011, утвержденной ГЦИ СИ ФГУ «Ростест - Москва» « 12 » мая 2011г.
Средства поверки: Стандартные образцы состава стали ( ГСО 4165 - 91 П; 2489 - 91 П ... 2497 - 91 П ) или другие ГСО в зависимости от того для какой матрицы (железо, алюминий, медь, титан и др.) предназначен анализатор.
Сведения о методах измерений
ГОСТ 18895-97 «Сталь. Метод фотоэлектрического спектрального анализа.
Нормативные документы
1. МИ 2639-01 ГСИ. Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и материалах
2. ГОСТ 18895-97 Сталь. Метод фотоэлектрического спектрального анализа.
3. Техническая документация фирмы OBLF Gesellschaft fur Elektronik und Feinwerktechnik mbH.
лист № 5
всего листов 5
Рекомендации к применению
- при осуществлении деятельности в области охраны окружающей среды осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;
- при выполнении работ по обеспечению безопасных условий и охраны труда;
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
- при осуществлении деятельности в области обороны и безопасности государства;
- при осуществлении геодезической и картографической деятельности;
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
