Анализаторы дымовых газов Testo-340
| Номер в ГРСИ РФ: | 47581-11 |
|---|---|
| Производитель / заявитель: | Фирма "Testo AG", Германия |
Для измерения объёмной доли кислорода (О2), оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), диоксида серы (SO2), расчёта и индикации содержания диоксида углерода (СО2) в выбросах. Опционально могут комплектоваться дополнительными зондами для измерения объёмной доли оксида углерода (СО) и диоксида углерода (СО2) в воздухе атмосферы. Анализаторы дымовых газов Testo-340 предназначены также для контроля параметров газовых сред, в частности для измерения разряжения и избыточного давления в точке отбора пробы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47581-11 |
| Действует | по 28.06.2026 |
| Наименование | Анализаторы дымовых газов |
| Модель | Testo-340 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b8b0e883-5ac0-a8ba-1b65-7ae28810b608 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 31.01 |
| Год регистрации | 2011 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 24.08.2016 |
| Номер сертификата | 43631 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 4634 от 24.08.11 п.12 |
Производитель / Заявитель
Фирма "Testo SE & Co. KGaA", ГЕРМАНИЯ
Германия
Testo-Strasse 1. Postfach 1140, D-79849 Lenzkirch, тел. (07653) 681-0, факс (07653) 681-100, www.testo.de, www.testo.com, E-mail: info@testo.de
Поверка
| Методика поверки / информация о поверке | МП РТ 1486-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2616
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2484 (95%) |
| Неуспешных поверок (СИ непригодно) | 132 (5 %) |
| Актуальность информации | 17.12.2025 |
Поверители
Скачать
|
47581-11: Описание типа
2021-47581-11.pdf
|
Скачать | 352.8 КБ | |
|
47581-11: Методика поверки
2021-mp47581-11.pdf
|
Скачать | 443.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Анализаторы дымовых газов Testo-340 предназначены для измерения объёмной доли кислорода (О2), оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), диоксида серы (SO2), расчёта и индикации содержания диоксида углерода (СО2) в выбросах. Анализаторы дымовых газов Testo-340 опционально могут комплектоваться дополнительными зондами для измерения объёмной доли оксида углерода (СО) и диоксида углерода (СО2) в воздухе атмосферы. Анализаторы дымовых газов Testo-340 предназначены также для контроля параметров газовых сред, в частности для измерения разряжения и избыточного давления в точке отбора пробы.
Описание
Принцип действия анализаторов дымовых газов Testo-340 основан на использовании:
- электрохимических ячеек для измерения объёмной доли кислорода, оксида углерода, оксида азота, диоксида азота, диоксида серы;
- встроенного сенсора дифференциального давления.
Анализатор дымовых газов Testo-340 собран в корпусе из пластика, имеет жидкокристаллический дисплей и клавиатуру на передней панели.
Анализаторы дымовых газов Testo-340 могут опционально комплектоваться разными наборами измерительных газовых сенсоров, газозаборных зондов и других внешних датчиков.

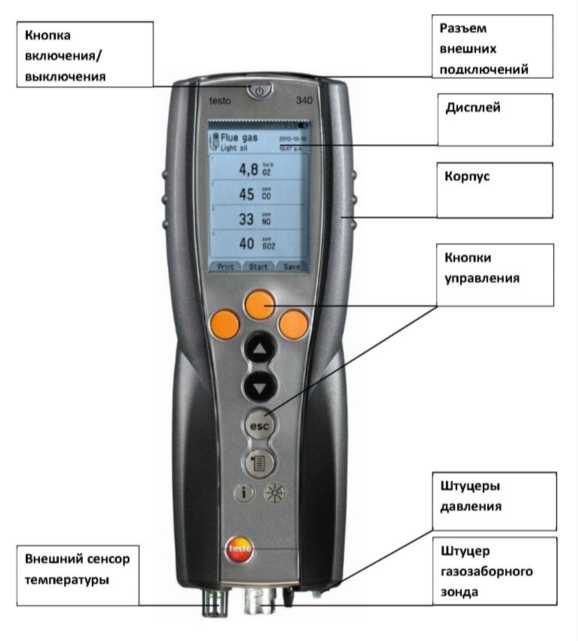

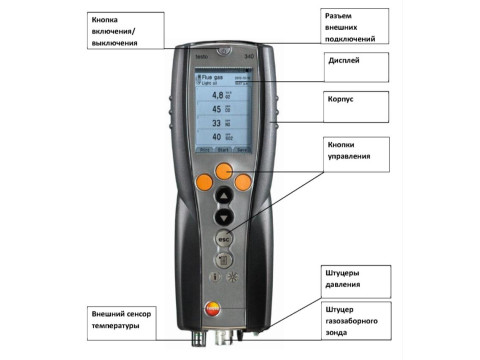

Общий вид средства измерений представлен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Возможные варианты комплектации представлены в таблице 1.
Таблица 1 - Варианты комплектации анализатора
|
Модель |
Измеряемые параметры | |||||||||
|
О2 |
Оксид угле] |
рода |
Оксид азота |
NO2 |
SO2 |
СО2 в атм. |
Диф. давление | |||
|
СО |
СО низк. |
СО в атм. |
NO |
NO низк. | ||||||
|
Testo-340 |
+ |
* |
* |
* |
* |
* |
* |
* |
* |
* |
|
Примечание + - базовая комплектация. * - дополнительная комплектация по заказу. | ||||||||||
Программное обеспечение
Значимой частью номера версии ПО является первая цифра. Цифры в номере после точки означает модификации, заключающиеся в несущественных для технических характеристик изменениях (например, добавлении языка интерфейса, порядка вывода на дисплей и т.п.) или устранениях незначительных программных дефектов.
Обработка метрологических данных происходит на основе жёстко определенного алгоритма без возможности изменения.
Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
t340 v106.bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.06 |
|
Цифровой идентификатор ПО |
2C115420 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объёмной доли кислорода (О2), % |
от 0 до 25 |
|
Пределы допускаемой абсолютной погрешности, об. доля, % |
±0,3 |
|
Диапазон измерений объёмной доли оксида углерода (СО), млн-1 |
от 0 до 10000 |
|
Пределы допускаемой погрешности: - абсолютной, млн-1 (от 0 до 100 млн-1 включ.) - относительной, % (св. 100 до 2000 млн-1 включ.) (св. 2000 до 10000 млн-1) |
±10 ±5 ±10 |
|
Диапазон измерений объёмной доли оксида углерода (СО низкое), -1 млн 1 |
от 0 до 500 |
|
Пределы допускаемой погрешности: - абсолютной, млн-1 (от 0 до 40 млн-1 включ.) - относительной, % (св. 40 до 500 млн-1) |
±5 ±5 |
|
Диапазон измерений объёмной доли оксида азота (NO), млн-1 |
от 0 до 3000 |
|
Пределы допускаемой погрешности: - абсолютной, млн-1 (от 0 до 100 млн-1 включ.) (св. 2000 до 3000 млн-1) - относительной, % (св. 100 до 2000 млн-1 включ.) |
±10 ±200 ±10 |
|
Диапазон измерений объёмной доли оксида азота (NO низкое), млн-1 |
от 0 до 300 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Пределы допускаемой погрешности: - абсолютной, млн-1 (от 0 до 100 млн-1 включ.) - относительной, % (св. 100 до 300 млн-1) |
±10 ±10 |
|
Диапазон измерений объёмной доли диоксида азота (NO2), млн-1 |
от 0 до 500 |
|
Пределы допускаемой погрешности: - абсолютной, млн-1 (от 0 до 200 млн-1 включ.) - относительной, % (св. 200 до 500 млн-1) |
±20 ±10 |
|
Диапазон измерений объёмной доли диоксида серы (SO2), млн-1 |
от 0 до 5000 |
|
Пределы допускаемой погрешности: - абсолютной, млн-1 (от 0 до 100 млн-1 включ.) - относительной, % (св. 100 до 5000 млн-1) |
±10 ±10 |
|
Диапазон измерений объёмной оксида углерода (СО) в атмосфере, -1 млн |
от 0 до 500 |
|
Пределы допускаемой погрешности: - абсолютной, млн-1 (от 0 до 100 млн-1 включ.) - относительной, % (св. 100 до 500 млн-1) |
±10 ±5 |
|
Диапазон измерений объёмной доли диоксида углерода (СО2) в атмосфере, % |
от 0 до 10000 |
|
Пределы допускаемой абсолютной погрешности, %: - абсолютной, млн-1 (от 0 до 5000 млн-1 включ.) - относительной, % (св. 500 до 10000 млн-1) |
±150 ±15 |
|
Диапазон измерений дифференциального давления, гПа |
от -200 до +200 |
|
Пределы допускаемой погрешности: - абсолютной, гПа (от -49,9 до +49,9 включ.) - относительной, % (от -200,0 до -49,9 и св. +49,9 до +200,0) |
±0,5 ±1,5 |
Таблица 4 - Основные технические характеристики
|
Условия эксплуатации: - температура окружающей среды, °С |
от -5 до +50 |
|
Температура хранения и транспортировки, оС |
от -20 до +50 |
|
Параметры электрического питания: - напряжение постоянного тока от аккумулятора Li-ion ёмкостью 2400 мА% В - от блока питания: напряжение переменного тока, В частота переменного тока, Гц |
3,7 220 50 |
|
Габаритные размеры (высотахширинахдлина), мм, не более |
65х1035х283 |
|
Масса, кг, не более |
1,0 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом и на заднюю панель корпуса анализатора в виде наклейки.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор дымовых газов |
Testo-340 |
1 шт. 1) |
|
Газозаборный зонд |
- |
по заказу |
|
Внешний датчик |
- |
по заказу |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Количество |
|
Ремень для переноски |
- |
по заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Заводской протокол калибровки |
- |
1 экз. |
|
Методика поверки |
МП РТ 1486-2010 (с Изменением №1) |
1 экз. |
|
1) Комплектация измерительных ячеек в соответствии с заказом. | ||
Поверка
осуществляется по документу МП РТ 1486-2010 «ГСИ. Анализаторы дымовых газов Testo-340. Методика поверки» с Изменением №1, утверждённому ФБУ «Ростест-Москва» 30 марта 2018 г.
Основные средства поверки:
1) По каналам содержания газовых компонентов:
- стандартные образцы состава искусственной газовой смеси O2-N2, СО-№, NO-N2, NO2-N2, SO2-N2, CO2-N2 (ГСО №10546-2014) в баллонах под давлением.
2) По каналу дифференциального давления:
- калибратор давления пневматический «Метран-505 Воздух» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 42701-09), класс точности 0,015 с диапазоном воспроизведения избыточного давления от 5 до 25000 Па;
- термогигрометр ИВА-6А (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46434-11), диапазон измерения температуры от минус 40 до плюс 50 °С, абсолютная погрешность ±0,5 °С, диапазон измерения относительной влажности от 0 до 98 %, абсолютная погрешность ±3 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов
ГОСТ 8.578-2014 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 8.187-76 Государственный специальный эталон и общесоюзная поверочная схема для средств измерения разности давлений до 4-104 Па
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия
Техническая документация изготовителя «Testo SE & Co. KGaA»
