Трансформаторы напряжения ЗНОГ-220

Назначение

Трансформаторы напряжения ЗНОГ-220 предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты, применяются в сетях 220 кВ с заземленной нейтралью.

Описание

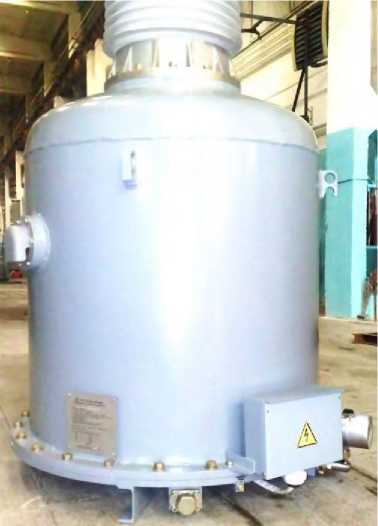

Трансформаторы напряжения типа ЗНОГ-220 представляют собой масштабные преобразователи индуктивного типа. Принцип действия основан на явлении взаимной индукции в об-

мотках, намотанных на один сердечник.

Имеют первичную и три вторичные обмотки: две основные (для измерений и для коммерческого учета) и дополнительную. Обмотки размещены в баке, заполненном элегазом, плотность которого контролируется специальным монитором плотности. Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной. Высокое напряжение подается на установленный на высоковольтном полимерном вводе фланец. Внутренняя изоляция ввода - элегазовая. Вторичные основные обмотки обеспечивают коэффициенты трансформации, равные 2200, дополнительная - 2200/^3. Вывод Х первичной обмотки трансформатора и выводы вторичных обмоток a1 - x1, a2 - x2 и ад - хд подключены к клеммам контактной коробки, расположенной на боковой поверхности бака трансформатора у его основания. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.

Выводы X, x1, х2 и хд заземляются.

Технические характеристики

- номинальное первичное напряжение, кВ                                          220/^3

- количество вторичных обмоток - основных/дополнительных:

- номинальные вторичные напряжения, В

- основных обмоток (для измерений и для коммерческого учета)                      100/^3

- дополнительной обмотки

- номинальная частота, Гц

- номинальная мощность основной вторичной обмотки 2 (для коммерческого учета)

при нагрузке с коэффициентом мощности cos ф = 0.8 (при отсутствия нагрузки на

других обмотках) в классе точности 0,2, В^ А

- номинальная мощность основной вторичной обмотки 1 (для измерений) при на

грузке с коэффициентом мощности cos ф = 0.8 (при условии отсутствия нагрузки

на других обмотках) , В • А:

- в классе точности 0,2/ 0,5                                                          100 / 300

- в классе точности 1/ 3                                                          500/ 1000

- номинальная мощность дополнительной вторичной обмотки при нагрузке с коэффициентом мощности cos ф = 0,8 в классе точности 3,0 (при условии отсутствия

нагрузки на других обмотках), В^А

- суммарная предельная мощность вторичных (основных и дополнительной) обмо

ток трансформатора, В^А

- предельная мощность вторичной дополнительной обмотки, В^А

- давление заполнения (абсолютное) трансформатора элегазом при температуре

+20ОС, МПа                                                                        0,45+0,01

- предельно-допустимое давление (абсолютное) элегаза при температуре +20ОС в

течение 24-х часов, МПа                                                           0,40+0,01

- наибольшее рабочее напряжение. при давлении избыточном элегаза равном нулю

в течение 2-х часов, кВ                                                              252/^3

- средняя наработка на отказ, не менее , ч                                              120 000

- масса элегаза, кг                                                                            18

- масса трансформатора, кг                                                            950

Климатическое исполнение У1 по ГОСТ 15150-69.

Знак утверждения типа

Знак утверждения типа наносится на табличку трансформатора методом сеткографии, а на эксплуатационную документацию - типографским способом.

Комплектность

Трансформатор напряжения ЗНОГ-220 - 1 шт.

Руководство по эксплуатации - 1 экз.

Паспорт - 1 экз.

Поверка

осуществляется по ГОСТ 8.216-88 " ГСИ. Трансформаторы напряжения. Методика поверки". Основные средства поверки:

- Трансформатор напряжения эталонный NVOS (номинальное первичное напряжение 220/Д класс точности 0,01).

- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ± (0,1+0,03хА) мин, где А - значения измеряемых погрешностей.

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации «Трансформаторы напряжения типа ЗНОГ-220».

Нормативные документы

ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".

ГОСТ 8.216-88 "ГСИ. Трансформаторы напряжения. Методика поверки".

Рекомендации к применению

Трансформаторы напряжения ЗНОГ-220 в соответствии с частью 3 Федерального закона «Об обеспечении единства измерений» № 102-ФЗ от 26.06.2008 г. могут применяться при:

- «осуществлении торговли и товарообменных операций...» (п. 7 ч. 3 ст. 1);

- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям» (п. 14 ч. 3 ст. 1).
