Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (мощности) ОАО "РУСАЛ САЯНАЛ" - АИИС КУЭ ОАО "РУСАЛ САЯНАЛ"
| Номер в ГРСИ РФ: | 47593-11 |
|---|---|
| Производитель / заявитель: | ООО "Техпроминжиниринг", г.Красноярск |
Для измерений активной и реактивной электрической энергии и мощности, времени и интервалов времени.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 47593-11 | ||||||
| Наименование | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (мощности) ОАО "РУСАЛ САЯНАЛ" - АИИС КУЭ ОАО "РУСАЛ САЯНАЛ" | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 99a1caa5-f8a2-496b-2e8b-2ecc0b0875d9 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2011 | ||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | 86619795.422231.140.ТРП |
| Класс СИ | 34.01.04 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Пензенского ЦСМ |
| Адрес центра | 440028, г.Пенза, ул.Комсомольская, д.20 |
| Руководитель центра | Катышкин Юрий Григорьевич |
| Телефон | (8*841*2) 62-02-63 |
| Факс | 49-82-63 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 43644 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 4664 от 29.08.11 п.10 |
Производитель / Заявитель
ООО "Техпроминжиниринг", РОССИЯ, г.Красноярск
Россия
660022, ул.Партизана Железняка, 18. оф.6-03, 660022, ул.Мате Залки, д.4 "Г"; Тел. (391) 2776655; Факс 2776600
Поверка
| Методика поверки / информация о поверке | МП 47593-11 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
47593-11: Описание типа
2011-47593-11.pdf
|
Скачать | 190.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (мощности) ОАО «РУСАЛ САЯНАЛ» предназначена для измерений активной и реактивной электрической энергии и мощности, времени и интервалов времени.
Описание
Конструкция АИИС КУЭ ОАО «РУСАЛ САЯНАЛ» представляет многофункциональную трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений активной и реактивной электрической энергии и мощности и включает в себя следующие уровни:
Первый уровень - измерительные трансформаторы тока и напряжения и счетчики активной и реактивной электрической энергии, вторичные измерительные цепи и технические средства приема-передачи данных, образующие два измерительных канала системы по количеству точек учета электрической энергии.
Второй уровень - уровень электроустановки: включает в себя один информационноизмерительный комплекс электроустановки (ИВКЭ) с установленными устройством сбора и передачи данных (УСПД) RTU-325, номер 37288-08 в Государственном реестре средств измерений (Госреестре СИ) и каналообразующей аппаратурой, выполняющего организацию коммерческого многотарифного учета электрической энергии в течение заданного интервала времени, измерения средних мощностей на заданных интервалах времени, передачи данных в базу данных.
Третий уровень - информационный уровень: включает в себя информационновычислительный комплекс (ИВК) ОАО «РУСАЛ САЯНАЛ» и АРМ пользователя. Сервер баз данных выполнен как составная часть ИВК на базе компьютера типа HP ProLiant с установленным программным обеспечением «Альфа Центр».
Структурная схема АИИС КУЭ ОАО «РУСАЛ САЯНАЛ» приведена на рисунке 1.
Принцип действия АИИС КУЭ ОАО «РУСАЛ САЯНАЛ» заключается в
следующем.
Первичные токи и напряжения преобразуются измерительными трансформаторами в унифицированные аналоговые сигналы, которые по проводным линиям связи поступают на измерительные входы счетчика электрической энергии. В счетчике электрической энергии мгновенные значения аналоговых сигналов преобразуются в цифровой код. По мгновенным значениям электрического тока и напряжения в микропроцессоре счетчика электрической энергии вычисляются соответствующие мгновенные значения активной электрической мощности без учета коэффициентов трансформации. За каждый интервал времени измерений 0,02 с счетчик электрической энергии измеряет активную электрическую мощность, рассчитывает полную электрическую мощность как произведение действующих значений напряжения и тока, рассчитывает реактивную электрическую мощность по значениям полной и активной мощности.
Средние активная и реактивная электрические мощности на интервале времени измерений, равном 30 мин, вычисляются как средние значения результатов измерений на интервале времени усреднения 0,02 с.

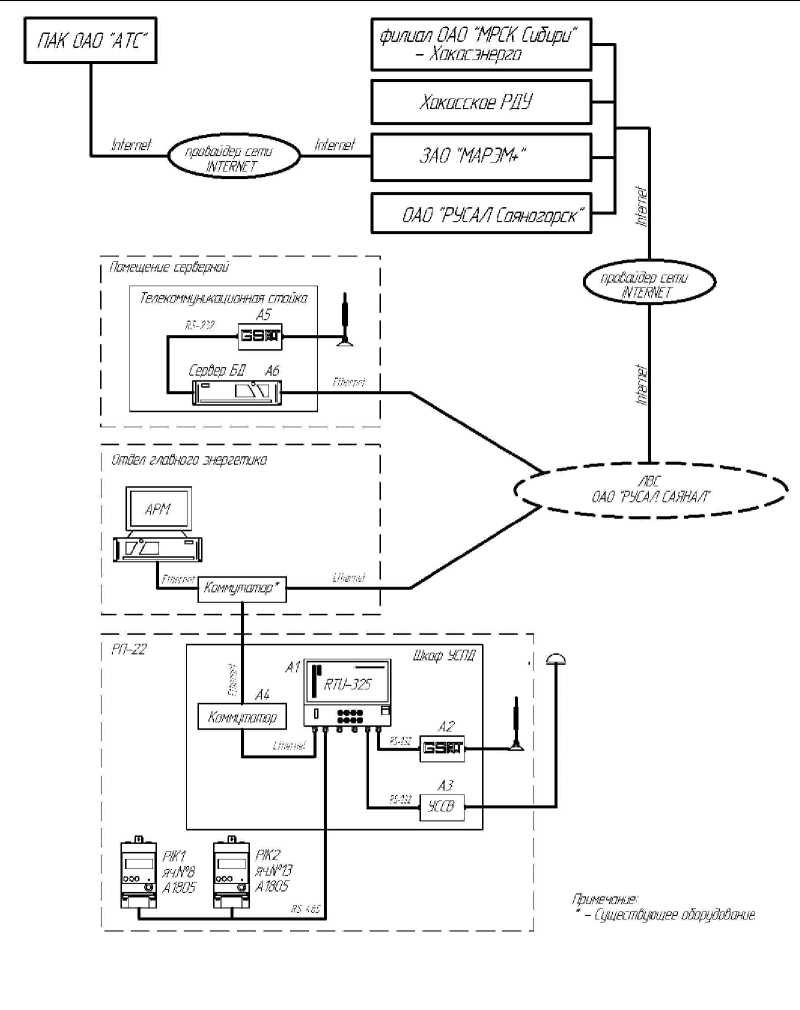

Рисунок 1 - Структурная схема АИИС КУЭ ОАО «РУСАЛ САЯНАЛ»
Информация о результатах измерений с выходов счетчиков в виде цифрового кода по каналам связи поступает на входы УСПД RTU-325, где производится хранение данных и передача их на уровень ИВК.
Результаты измерений электрической энергии и мощности с УСПД RTU 325 поступают по цифровым каналам связи в ИВК, где производится их обработка (умножение результатов измерений энергии на коэффициенты трансформации), сбор и хранение.
АИИС КУЭ ОАО «РУСАЛ САЯНАЛ» включает систему обеспечения единого времени (СОЕВ). В состав ИВКЭ входит устройство синхронизации системного времени (УСВ) типа 16HVS, которое обеспечивает автоматическую коррекцию времени УСПД при достижении разности времени УСПД и УСВ в одну секунду. Проверка необходимости коррекции времени УСПД выполняется при каждом коммуникационном сеансе. Часы счетчика электрической энергии синхронизируются УСПД при каждом сеансе обмена данными при расхождении времени счетчика и УСПД две и более секунд. Часы ИВК синхронизируются при каждом коммуникационном сеансе при превышении разности показаний времени УСПД и ИВК 2 секунды.
Состав измерительных каналов АИИС КУЭ ОАО «РУСАЛ САЯНАЛ» приведен в таблице 1.
Уровень ИВКЭ АИИС КУЭ реализован на базе УСПД RTU-325- T-512-V3-B4-G, номер 37288-08 в Госреестре СИ, заводской номер 005797.
Уровень ИВК АИИС КУЭ реализован на базе ИВК «Альфа ЦЕНТР», номер 44595-10 в Госреестре СИ.
Лист № 3
Всего листов 8
Таблица 1 - Состав измерительных каналов АИИС КУЭ ОАО «РУСАЛ САЯНАЛ»
|
№№ |
Наименование точки учёта |
Состав измерительного канала |
Вид электрической энергии | ||
|
Трансформатор тока |
Трансформатор напряжения |
Счетчик трёхфазный переменного тока активной и реактивной энергии | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1 |
1сш., яч.6 Ввод ТД-1 |
ТШЛ-10У3 КТ 0,5; К=3000 А/5 А Зав. № 3159; -; 3118 Госреестр СИ№ 3972-73 |
НАМИ-10 КТ 0,2; К=10 000 / 100 Зав. № 2617 Госреестр СИ № 11094-87 |
A1805RL-P4GB-DW4 КТ 0,5S/1,0; 1ном= 5 А R = 5 000 имп/(кВт-ч) Зав. № 01223402 Госреестр СИ №. 31857-06 |
активная реактивная |
|
2 |
2сш., яч.14 Ввод ТД-2 |
ТШЛ-10У3 КТ 0,5; К=3000 А/5 А Зав. № 3114; -; 3149 Госреестр СИ № 3972-73 |
НАМИ-10 КТ 0,2; К=10 000 / 100 Зав. № 2631 Госреестр СИ № 11094-87 |
A1805RL-P4GB-DW4 КТ 0,5S/1,0; 1ном= 5 А R = 5 000 имп/(кВт-ч) Зав. № 01223401 Госреестр СИ №. 31857-06 |
активная реактивная |
Лист № 4
Всего листов 8
Предусмотрены следующие способы защиты информации от несанкционированного доступа:
- путем пломбирования испытательных коробок, электросчетчиков, клеммников, цепей передачи информации от электросчетчиков к УСПД и УСПД;
- путем пломбирования элементов счетчиков и УСПД, с помощью которых может осуществляться изменение параметров настройки устройств, системного времени и накопленных данных;
- путем ограничения доступа к трансформаторам тока и напряжения, счетчикам, УСПД и серверу БД (размещением технических средств в закрываемых помещениях и закрываемых шкафах).
Программное обеспечение
В состав ПО АИИС КУЭ входит: ПО счетчиков электроэнергии, ПО УСПД и ПО сервера БД АИИС КУЭ. Программные средства сервера БД АИИС КУЭ содержат: базовое (системное) ПО, включающее операционную систему, программы обработки текстовой информации, сервисные программы, ПО систем управления базами данных (СУБД) и прикладное ПО ИВК «Альфа ЦЕНТР», ПО СОЕВ.
Состав и идентификационные данные ПО АИИС КУЭ ОАО «РУСАЛ САЯНАЛ» приведены в таблице 2.
Управление сбором данных осуществляется при помощи программного обеспечения «Альфа ЦЕНТР», которое функционирует на сервере ИВК. Интерфейс ПО содержит в себе средства предупреждения пользователя, если его действия могут повлечь изменение или удаление результатов измерений. Программное обеспечение и конструкция счетчиков, УСПД и сервера сбора данных после конфигурирования и настройки обеспечивают защиту от несанкционированного доступа и изменения его параметров.
Метрологически значимая часть ПО содержит специальные средства защиты, исключающие возможность несанкционированной модификации, загрузки (в том числе загрузки фальсифицированного ПО и данных), считывания из памяти счетчиков, УСПД и сервера, удаления или иных преднамеренных изменений метрологически значимой части ПО и измеренных данных.
Специальными средствами защиты метрологически значимой части ПО и измеренных данных от преднамеренных изменений являются:
- средства проверки целостности ПО, выполняющие расчёт контрольной суммы метрологически значимой части ПО и сравнение ее с требуемым значением;
- средства обнаружения и фиксации событий;
- средства управления доступом с использованием многоуровневой системы паролей;
- средства защиты на физическом уровне (HASP-ключи).
Влияние программного обеспечения на метрологические характеристики АИИС КУЭ ОАО «РУСАЛ САЯНАЛ» оценивается относительным отличием результатов расчёта от опорных значений, пределы которого составляют ± 1 единицу младшего разряда результата измерений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010.
Пределы допускаемых значений относительной погрешности измерений активной и реактивной электроэнергии не зависят от способов передачи измерительной информации и способов организации измерительных каналов ИВК «АльфаЦЕНТР».
Таблица 2 - Идентификационные данные ПО
|
Наименование программного обеспечения |
Наименование программного модуля (идентификационное наименование ПО) |
Наименование файла |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ПО «Альфа ЦЕНТР» |
Программа-планировщик опроса и передачи данных (стандартный каталог для всех модулей C:\alphacenter\exe) |
Amrserver.exe |
11.02.02 |
582b756b2098a6dabbe5 2eae57e3e239 |
MD5 |
|
Драйвер ручного опроса счётчиков и УСПД |
Amrc.exe |
b3bf6e3e5100c068b964 7d2f9bfde8dd | |||
|
Драйвер автоматического опроса счётчиков и УСПД |
Amra.exe |
764bbe1ed87851a0154d ba8844f3bb6b | |||
|
Драйвер работы с БД |
Cdbora2.dll |
7dfc3b73d1d1f209cc472 7c965a92f3b | |||
|
Библиотека шифрования пароля счётчиков A1800 |
Encryptdll.dll |
0939ce05295fbcbbba40 0eeae8d0572c | |||
|
Библиотека сообщений планировщика опросов |
Alphamess.dll |
b8c331abb5e34444170e ee9317d635cd |
Технические характеристики
Метрологические характеристики АИИС КУЭ ОАО «РУСАЛ САЯНАЛ» приведены в таблицах 3-4.
Таблица 3 - Метрологические характеристики АИИС КУЭ при измерении активной электрической энергии Wа, ее приращений за интервал времени 30 мин и средней мощности
|
Номер точки измерений |
Классы точности ТТ; ТН; счетчика |
Диапазон тока |
Доверительные границы относительной погрешности измерений активной электрической энергии, ее приращений и средней активной мощности при доверительной вероятности Р= 0,95, %, при коэффициенте мощности | |||||
|
в нормальных условиях |
в рабочих условиях | |||||||
|
0,8 |
0,87 |
1 |
0,8 |
0,87 |
1 | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1, 2 |
ТТ 0,5 ТН 0,2 Сч 0,5S |
11(2) % < I <15 % |
- |
- |
- |
- |
- |
- |
|
15 % < I <120 % |
± 2,9 |
± 2,5 |
± 1,8 |
± 3,1 |
± 2,8 |
± 2,1 | ||
|
120 % < I <1100 % |
± 1,5 |
± 1,4 |
± 1,1 |
± 2,0 |
± 1,8 |
± 1,6 | ||
|
1100 % < I <1120 % |
± 1,2 |
± 1,0 |
± 0,9 |
± 1,7 |
± 1,6 |
± 1,5 | ||
Таблица 4 - Метрологические характеристики АИИС КУЭ при измерении реактивной электрической энергии WР, ее приращений за интервал времени 30 мин и средней мощности
|
Номер точки измерений |
Классы точности ТТ; ТН; счетчика |
Диапазон тока |
Доверительные границы относительной погрешности измерений активной электрической энергии, ее приращений и средней активной мощности при доверительной вероятности Р= 0,95, %, при коэффициенте мощности | |||
|
в нормальных условиях |
в рабочих условиях | |||||
|
0,8 |
0,87 |
0,8 |
0,87 | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1, 2 |
ТТ 0,5 ТН 0,2 Сч 1 |
15 % < I <120 % |
± 4,5 |
± 5,5 |
± 4,8 |
± 5,8 |
|
120 % < I <1100 % |
± 2,4 |
± 2,9 |
± 2,7 |
± 3,2 | ||
|
1100 % < I <1120 % |
± 1,9 |
± 2,2 |
± 2,2 |
± 2,5 | ||
Пределы допускаемой абсолютной погрешности измерений времени ± 5 с.
Пределы допускаемой погрешности измерений интервалов времени ± 5 с/сут.
Лист № 6
Всего листов 8
Знак утверждения типа
Знак утверждения типа наносится на титульные листы эксплуатационной документации на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии (мощности) ОАО «РУСАЛ САЯНАЛ» типографским способом.
Комплектность
Комплектность АИИС КУЭ ОАО «РУСАЛ САЯНАЛ» определяется проектной документацией на систему. В комплект поставки входит техническая документация на систему и на комплектующие средства измерений.
Комплектность АИИС КУЭ ОАО «РУСАЛ САЯНАЛ» представлена в таблице 5.
Таблица 5 - Комплектность
|
Наименование |
Кол-во, шт. |
|
Трансформатор тока типа ТШЛ-10У3 |
4 |
|
Трансформатор напряжения типа НАМИ-10 |
2 |
|
Счётчик электрической энергии типа A1805RL-P4GB-DW4 |
2 |
|
Устройство синхронизации системного времени 16HVS |
1 |
|
УСПД RTU-325- T-512-V3-B4-G |
1 |
|
ИВК «Альфа ЦЕНТР» |
1 |
|
Методика поверки |
1 |
|
Формуляр |
1 |
|
Инструкция по эксплуатации |
1 |
Поверка
Поверка осуществляется по документу «Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (мощности) ОАО «РУСАЛ САЯНАЛ». Методика поверки», утвержденному ГЦИ СИ Пензенский ЦСМ 19 июля 2011г.
Рекомендуемые средства поверки:
- мультиметр «Ресурс-ПЭ». Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между напряжениями ± 0,1°. Пределы допускаемой относительной погрешности измерений напряжения: от 15 до 300 В ± 0,2 %; от 15 до 150 мВ ± 2,0 %. Пределы допускаемой относительной погрешности измерений тока: от 0,05 до 0,25 А ± 1,0 %; от 0,25 до 7,5 А ± 0,3 %. Пределы допускаемой абсолютной погрешности измерений частоты ± 0,02 Гц;
- радиочасы РЧ-011. Погрешность синхронизации шкалы времени ± 0,1 с.
- переносной компьютер с ПО и оптический преобразователь для работы с счетчиками системы и с ПО для работы с радиочасами РЧ-011.
Сведения о методах измерений
Методика измерений изложена в документе «Методика измерений количества электрической энергии (мощности) с использованием автоматизированной информационноизмерительной системы коммерческого учета электроэнергии (мощности) ОАО «РУСАЛ САЯНАЛ».
Лист № 8
Всего листов 8
Нормативные документы
1. Автоматизированная информационно-измерительная система коммерческого учета электроэнергии ОАО «РУСАЛ САЯНАЛ». Технорабочий проект. 86619795.422231.140.ТРП
2. Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (мощности) ОАО «РУСАЛ САЯНАЛ». Методика поверки
Рекомендации к применению
Осуществление торговли и товарообменных операций.
