Измерители магнитной индукции постоянного магнитного поля ИПМП-01

Назначение

Измерители магнитной индукции постоянного магнитного поля ИПМП-01 (далее -измеритель) предназначены для измерений модуля и трёх взаимно-перпендикулярных компонент вектора магнитной индукции постоянного магнитного (в том числе геомагнитного и гипогеомагнитного) поля в различных точках пространства.

Описание

Принцип действия измерителя основан на измерении магнитной индукции магнитного поля с помощью трёх-координатного (изотропного) измерительного магниторезистивного преобразователя   (далее   - преобразователя), преобразующего каждую из трёх

взаимно-перпендикулярных компонент вектора магнитной индукции в электрический сигнал, пропорциональный значению этой компоненты.

Определение значения модуля вектора магнитной индукции осуществляется расчётным путём по результатам измерений трёх взаимно-перпендикулярных его компонент по формуле:

В = Вв> + ву+BZ

(1)

Показания измерителя могут быть как в единицах измерений магнитной индукции (мкТл), так и в единицах измерений напряжённости (А/м) магнитного поля.

Измеритель состоит из блока измерительного (далее - блок) и антенны магнитной (далее - антенны), имеющей соединительный кабель для подключения к блоку.

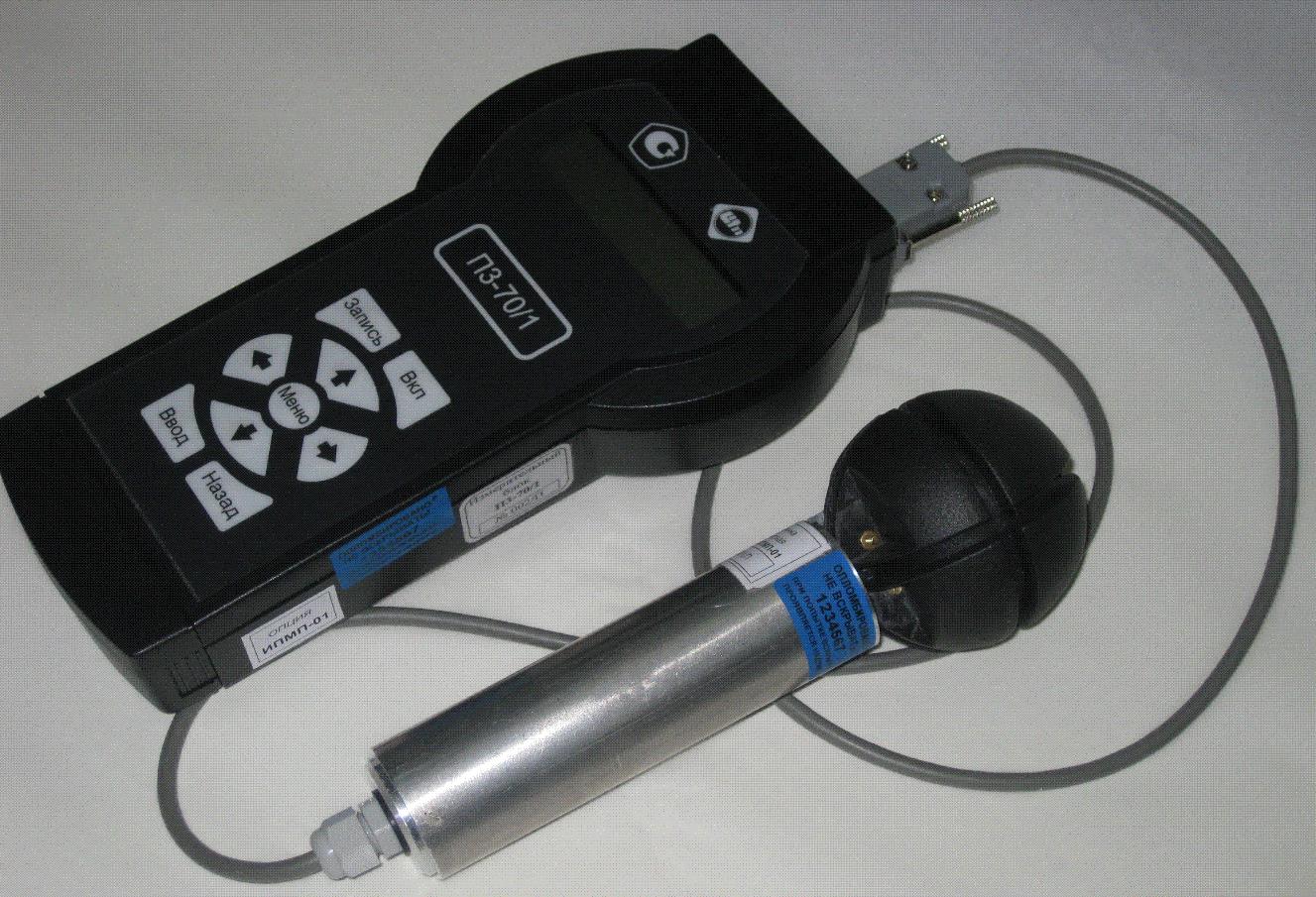

Фотография общего вида измерителя приведена на рисунке 1.

Рисунок 1 - Общий вид измерителя (стрелками обозначены места пломбирования корпусов составных частей измерителя)

Блок измерителя предназначен для питания антенны, обработки информационных сигналов преобразователя и представления результатов измерений в цифровом виде на жидкокристаллическом цифровом индикаторе (далее - индикатор). На корпусе блока расположены индикатор, клавиатура для управления работой измерителя, разъём для подсоединения антенны к блоку измерителя, разъём USB для подсоединения к персональному компьютеру, разъём «Заряд» для подключения зарядного устройства, отсек для батареи аккумуляторов и тумблер включения/выключения питания.

Антенна предназначена для размещения преобразователя и схемы управления его работой и имеет соединительный кабель для подключения к блоку измерителя. Рабочая часть антенны имеет корпус сферической формы, в центре которого находится преобразователь.

Измеритель работает от встроенного источника питания и представляет собой носимый прибор, эксплуатируемый в помещениях. По рабочим условиям применения и предельным условиям транспортирования измеритель относится к группе 2 по ГОСТ 22261-94.

Корпусы составных частей измерителя опломбированы самоклеющимися номерными пломбами для предотвращения возможности несанкционированного вмешательства в работу измерителя, которое может привести к искажению результатов измерений. Места пломбирования обозначены стрелками на рисунке 1.

Программное обеспечение

Программное обеспечение (далее - ПО) предназначено для управления работой измерителя, цифровой обработки (в том числе расчёта модуля вектора магнитной индукции) и хранения измерительной информации, отображения результатов измерений в необходимом буквенно-цифровом виде и передачи данных на внешний персональный компьютер.

Неизменяемая метрологически значимая часть ПО записана в специализированном процессоре, который находится внутри измерительного блока, и защищена от внешних воздействий схемотехнически (невозможно провести перепрограммирование) и конструктивно (пломбирование корпуса).

Калибровочные константы (индивидуальные для каждого экземпляра антенны), получаемые при настройке измерителя записаны в энергонезависимое запоминающее устройство, которое находится внутри корпуса антенны и защищено от внешних воздействий схемотехнически (невозможно провести перепрограммирование) и конструктивно (пломбирование корпуса). Значения калибровочных констант приведены в паспорте на измеритель.

Защита ПО измерителя от непреднамеренных и преднамеренных изменений

соответствует уровню «C» по МИ 3286-2010.

Технические характеристики

Пределы допускаемой абсолютной погрешности измерений магнитной индукции постоянного магнитного поля:

где Ви - измеренное значение магнитной индукции (показание измерителя), мкТл

- температура окружающего воздуха, °С                 от +10 до +35,

- относительная влажность воздуха, %             до 80 при температуре +25 °С,

- атмосферное давление, кПа                           от 70 до 106,7

Измеритель соответствует требованиям ГОСТ Р 51350-99 по безопасности и требованиям ГОСТ Р 51522-99 и ГОСТ Р 51724-2001 (Приложение Б) по электромагнитной совместимости.

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель блока измерительного (по технологии предприятия-изготовителя) и в верхнем левом углу титульных листов руководства по эксплуатации ПАЭМ.411171.001 РЭ и паспорта ПАЭМ.411171.001 ПС (типографским способом).

Комплектность

Сведения о методах измерений

Измерители магнитной индукции постоянного магнитного поля ИПМП-01. Руководство по эксплуатации. ПАЭМ.411171.001 РЭ.

Нормативные документы

ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний

ГОСТ Р 51724-2001 Поле гипогеомагнитное. Методы измерений и оценки соответствия уровней полей техническим требованиям и гигиеническим нормативам

СанПиН 2.1.8./2.2.4.2489-09 (раздел IV) «Гипогеомагнитные поля в производственных, жилых и общественных зданиях и сооружениях»

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 51350-99 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования

ГОСТ Р 51522-99 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний

ГОСТ 8.030-91 Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений магнитной индукции постоянного поля в диапазоне 1-10’12 + 5-10’2 Тл, постоянного магнитного потока, магнитной индукции и магнитного момента в интервале частот 0 + 20000 Гц.
