Термометры цифровые Testo-174Т

Назначение

Термометры цифровые Те81о-174Т, изготовленные «Testo AG» (Германия), предназначены для непрерывных измерений температуры воздуха, а также для хранения результатов показаний серий измерений.

Описание

Принцип действия термометров цифровых Testo-174Т основан на измерении электрических сигналов, поступающих в электронный блок от первичных преобразователей, пропорциональных измеряемым величинам. Результаты измерений в цифровом виде отображаются на жидкокристаллическом дисплее, а также хранятся в памяти термометра.

Конструктивно термометры цифровые Testo-174Т выполнены в виде компактного моноблока со встроенными первичными преобразователями. Питание осуществляется от двух литиевых элементов CR 2032.

Термометры цифровые Testo-174Т предназначены для измерений и хранения результатов измерений температуры воздуха.

Также имеется возможность передачи результатов измерений на ПК через USB-интерфейс с помощью дополнительного устройства.

Общий вид термометров цифровых Testo-174Т приведен на рис. 1.

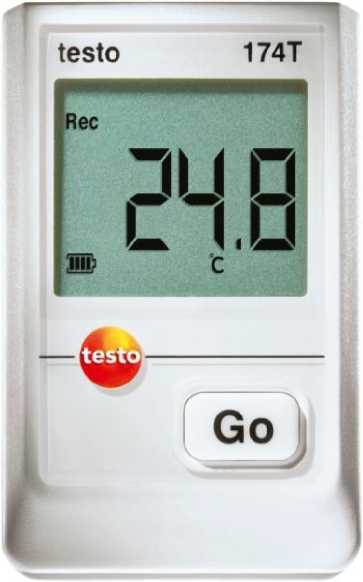

Рисунок 1 - Общий вид термометров цифровых Testo-174Т

Программное обеспечение

Программное обеспечение термометров цифровых Testo-174T разделяется на две части:

1 Метрологически значимая часть, состоящая из внутреннего программного обеспечения термометров цифровых Testo-174Т.

2 Метрологически незначимая часть, состоящая из программного обеспечения, используемого для более наглядного отображения полученной в результате измерений информации, на экране ПК, а также для ведения долгосрочного архива и визуализации данных.

Термометры цифровые Testo-174Т оснащены специально разработанным внутренним программным обеспечением, встроенным в микропроцессор на стадии производства. Микропроцессор представляет собой единую конструкцию, состоящую из одного блока обработки сигнала. Блок подает питающее напряжение на первичный преобразователь и считывает сигнал. В дальнейшем производится оцифровка и обработка сигнала микросхемами процессора с преобразованием в единицы температуры.

Во избежание несанкционированного вскрытия, стык двух частей корпуса защищен разрушающейся при вскрытии наклейкой с нанесенной надписью «testo». В случае попытки вскрытия корпуса нарушится целостность наклейки.

Защита внутреннего программного обеспечения при производстве, осуществляется путем записи бита защиты при программировании микропроцессора в процессе производства термометров цифровых Testo-174T Установленный бит защиты запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна. Снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти.

Все стандартные характеристики термометров цифровых Testo-174Т запрограммированы в процессе изготовления и не могут быть изменены, внесение изменений в данную часть программного обеспечения невозможно.

Конструкция термометров цифровых Testo-174Т не предполагает возможности считывания или изменения метрологически значимого программного обеспечения, а также каких-либо данных о нем. При включении термометров цифровых Testo-174Т, или при вскрытии корпуса невозможно получить информацию о версии программного обеспечения, его наименовании или цифровом идентификаторе. При выходе из строя термометра цифрового Testo-174Т или какой-либо его части - термометр подлежит полной замене.

Таблица 2 - Идентификационные данные программного обеспечения

Значимой частью номера версии ПО является первая цифра. Цифры в номере после точки означают модификации, заключающиеся в несущественных для технических характеристик изменениях (например, добавлении языка интерфейса, порядка вывода на дисплей и т.п.) или устранениях незначительных программных дефектов.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.

Обработка метрологических данных происходит на основе жестко определенного алгоритма без возможности изменения.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на корпус термометров цифровых Testo-174Т в виде голографической наклейки.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу МП РТ 1534-2011 с Изменением №1 «ГСИ. Термометры цифровые Testo-174Т, утвержденному ФБУ «Ростест-Москва» 29 сентября 2017 года.

Основные средства поверки:

- измеритель температуры многоканальный прецизионный МИТ 8, регистрационный номер в Федеральном информационном фонде 19736-11;

- термометр сопротивления платиновый образцовый ПТС-10М, регистрационный номер в Федеральном информационном фонде 11804-99, 2 разряд по ГОСТ 8.558-2009;

- камера климатическая «WEISS WK 340/70», диапазон воспроизведения температуры от -70 до +180 °С, нестабильность ±0,5 °С, диапазон воспроизведения относительной влажности от 10 до 95 %, нестабильность ±(1-3) % ОВ.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.558-2009 ГСИ Государственная поверочная схема для средств измерений температуры

Техническая документация изготовителя Testo SE &Co. KGaA
