Установки для поверки индивидуальных дозиметров бета-излучения УПБ-ИД

Назначение

Установки для поверки индивидуальных дозиметров бета-излучения УПБ-ИД (далее - установки) предназначены для поверки (калибровки) индивидуальных дозиметров бета-излучения. Установки передают единицы поглощенной дозы (далее - ПД) и мощности поглощенной дозы (далее - МПД) бета-излучения в тканеэквивалентном веществе на глубине, соответствующей поверхностной плотности 7 мгхм-2.

Описание

Установка имеет в своём составе:

- контейнер с радионуклидным источником бета-излучения внутри;

- линейку из двух направляющих со шкалой с ценой деления 1 мм для отсчёта расстояния от источника до детектора;

- водный фантом;

- узел крепления и фиксирования поверяемых дозиметров на фантоме;

- приспособление для контроля совмещения оси пучка излучения с центром детектора поверяемого дозиметра.

Контейнер представляет собой трехслойную конструкцию: первый слой (ближе к источнику) выполнен из оргстекла для уменьшения тормозного излучения, второй слой из свинца обеспечивает необходимую защиту от излучения и третий слой из стали обеспечивает прочность конструкции.

Контейнер имеет специальную вставку, обеспечивающую размещение в нём как источника типа БИС-10, так и БИС-50.

Водный фантом соответствует требованиям ИСО 6980-3:2006. Стенки фантома выполнены из оргстекла. Толщина передней 2,5 мм, остальные 10 мм. Фантом закреплён неподвижно в конце направляющих на металлическом основании.

Расстояние между поверхностью источника и фантомом изменяется от 10 до 45 см.

Для центровки детектора дозиметра по оси пучка имеется специальный наконечник, который с помощью магнита крепится на крышке контейнера и совпадает с осью пучка. Контейнер придвигается к дозиметру, детектор дозиметра устанавливается напротив конца устройства для центровки. Затем контейнер с источником отодвигается на требуемое расстояние.

Принцип действия установок основан на создании с помощью изотопного источника 90Sr+90Y в месте расположения дозиметра поля бета-излучения с известным значением МПД.

Установки передают от Государственного эталона рабочим эталонам единицы ПД и МПД бета-излучения в тканеэквивалентном веществе на глубине, соответствующей поверхностной плотности 7 мгхм-2, в единицах Гр и Гр^ч-1.

Переход к единицам индивидуального эквивалента дозы Нр(0,07) в зивертах от единиц поглощенной в ткани бета-излучения в греях осуществляется с помощью коэффициентов, рекомендованных международным стандартом ИСО 6980-3:2006.

Внешний вид установки и источников представлен на рисунках 1а и 1б соответственно.

Защита от несанкционированного доступа обеспечивается конструкцией контейнера и обозначена на рисунке 1а.

Защита от несанкционированного доступа

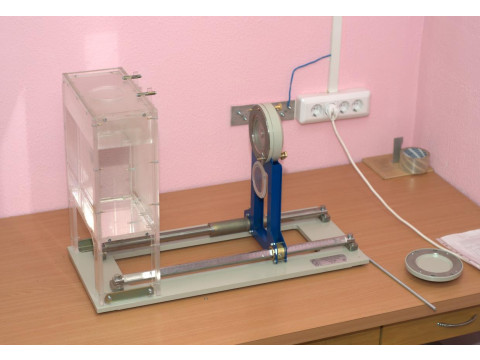

Рисунок 1а - Внешний вид установки

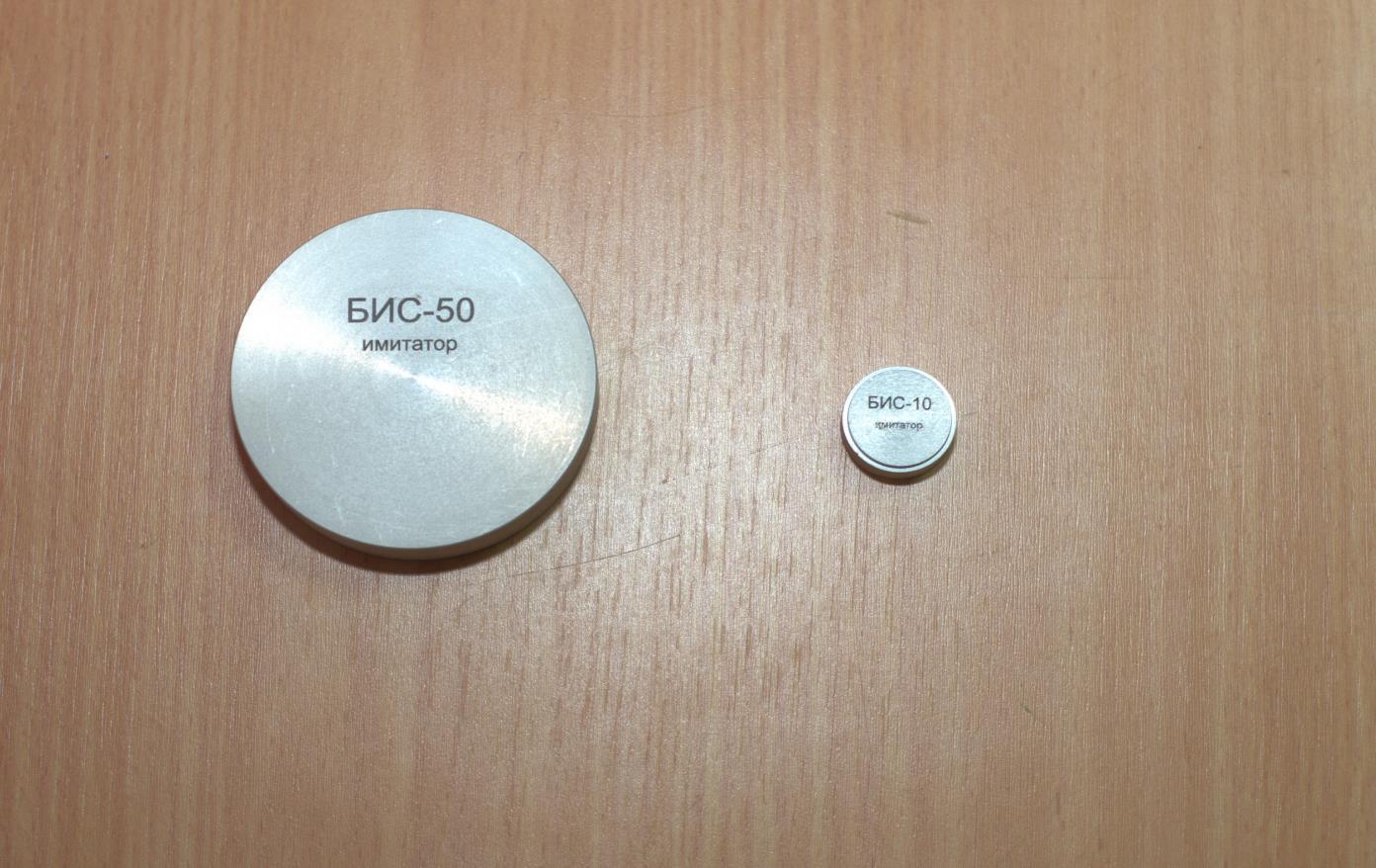

Рисунок 1б - Внешний вид источников БИС-50 и БИС-10

Технические характеристики

Тип используемых источников - радионуклидные источники бета-излучения типа БИС-10 или БИС-50 на основе радионуклидов стронция-90 и иттрия-90 (90Sr+90Y).

Примечание - Тип используемого источника оговаривается при заказе установки.

Максимально допустимая активность источника бета-излучения, применяемого в установках 5,8408 Бк. Минимально возможная активность источника бета-излучения, применяемого в установках 1408 Бк.

Диапазон мощностей ПД бета-излучения в тканеэквивалентном веществе на глубине, соответствующей поверхностной плотности 7 мгсм-2, воспроизводимых установками на расстоянии 30 см от поверхности источника (в зависимости от активности используемого источника), мГр^ч-1                                                               от 4 до 25.

Примечание - Конкретное значение МПД бета-излучения, воспроизводимое установкой, определяется активностью используемого источника и приводятся в свидетельстве о поверке установки. Активность используемого источника оговаривается при заказе установки.

Доверительные границы относительной погрешности воспроизведения МПД (при доверительной вероятности 0,95), %                                               ±7.

Размеры однородного поля в плоскости, перпендикулярной оси пучка, на расстоянии 30 см от поверхности источника, в пределах которого значение МПД изменяется не более чем на 5 %, не менее                                            3 см от оси пучка.

Рабочие условия эксплуатации:

температура окружающего воздуха, °С                                   20 ± 10;

атмосферное давление, кПа                                              101,3 ± 4;

относительная влажность воздуха, %                                       60 ± 20.

Радиационный гамма-фон в помещении от посторонних внешних источников, не входящих в состав установки, мкГр, не более                                        0,2.

МПД гамма-излучения на расстоянии 1 м от поверхности контейнера с источником, мкГр^ч-1, не более                                                                           20.

Установки в транспортной таре прочны к воздействию предельных температур окружающего воздуха, °С                                             от минус 50 до 50.

Установки в транспортной таре прочны к воздействию относительной влажности окружающего воздуха при температуре 25 °С, %                                    до 95.

Установки в транспортной таре прочны к воздействию синусоидальной вибрации частотой от 5 до 25 Гц и амплитудой смещения 0,1 мм.

Установки в транспортной таре прочны к воздействию механических ударов, действующих в направлении, обозначенном на таре, со значениями пикового ускорения 98 м^с-2, длительностью ударного импульса 16 мс числом ударов 1000 ± 10.

После воздействия вышеуказанных механических нагрузок установки сохраняют работоспособность с заданными характеристиками.

Установки устойчивы к воздействию постоянного магнитного поля напряженностью до 40 А/м.

Средняя наработка на отказ, ч, не менее                                     25000.

Средний срок службы установки, лет, не менее                                 10.

Габаритные размеры (длина х ширина х высота), мм, не более:

- установка                                                       720 х 320 х 500;

- фантом                                                          150 х 300 х 300.

Масса установки, кг, не более:

- с незаполненным фантомом                                                24;

- с фантомом, заполненным водой                                            34.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель установки методом наклейки и титульный лист эксплуатационной документации типографским способом или специальным штампом.

Комплектность

Комплект поставки установки приведён в таблице 1.

Таблица 1

Сведения о методах измерений

Руководство по эксплуатации ФВКМ.412113.050РЭ.

Нормативные документы

ГОСТ 8.035-82. Государственная система обеспечения единства измерений. Государственный поверочный эталон и государственная поверочная система для средств измерений для поглощенной дозы и мощности поглощенной дозы бета-излучения

СП 2.6.1.2612-10. Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ-99/2010)

ИСО 6980-3:2006

ТУ 4636-100-31867313-2010. Установкам для поверки индивидуальных дозиметров бета-излучения УПБ-ИД. Технические условия
