Преобразователи аналоговые MINI MCR-SL-I-I(-SP)
| Номер в ГРСИ РФ: | 47645-11 |
|---|---|
| Производитель / заявитель: | Фирма "Phoenix Contact GmbH & Co. KG", Германия |
Для преобразования сигналов постоянного тока, поступающих на вход в унифицированные выходные сигналы постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47645-11 |
| Действует | по 06.09.2016 |
| Наименование | Преобразователи аналоговые |
| Модель | MINI MCR-SL-I-I(-SP) |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0960cb6d-5d6c-d1de-2493-08611969eaaf |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.01 |
| Год регистрации | 2011 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 06.09.2016 |
| Номер сертификата | 43721 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 4782 от 06.09.11 п.68 |
Производитель / Заявитель
Компания "Phoenix Contact GmbH & Co. KG", ГЕРМАНИЯ
Германия
Р.О. Вох 1341, D-32819 Blomberg, Germany
Поверка
| Методика поверки / информация о поверке | МП 47645-11 |
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 658 (100%) |
| Неуспешных поверок (СИ непригодно) | 3 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
47645-11: Описание типа
2011-47645-11.pdf
|
Скачать | 142.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи аналоговые MINI MCR-SL-I-I(-SP) (далее - преобразователи) предназначены для преобразования сигналов постоянного тока, поступающих на вход в унифицированные выходные сигналы постоянного тока.
Описание
Конструктивно преобразователь выполнен в виде печатной платы, размещенной в малогабаритном неразборном корпусе из термопластических и полимерных материалов. В корпусе закреплены металлические винтовые (MINI MCR-SL-I-I) или пружинные (MINI MCR-SL-I-I-SP) клеммы для присоединения подводящих сигнальных проводников и кабелей питания.

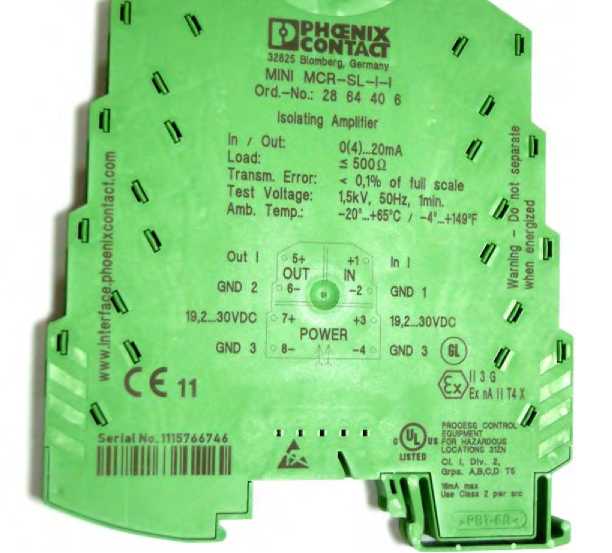

Внешний вид преобразователей приведен на рисунке 1.
GND 3
“2О'..+65’С / -4'..,+149Т
Out I
GND 2
GND 1
19,2..30VDC
19.2...30VDC
GND
3
IN -2
0(4)...20mA
3 5000
" 0,1% of full
5+ OUT 5-
In t Out Load: Transm, Error: Test Voltage: Amb, Temp.:
7+
POWER
8- '
1,5kV, 50Hz,"iminCale
EKSW мЕмЖГт.’, Ord.-No.: 28 64 40 6
Isolating Amplifier
Serial No. 1115764744
miiiiiii i giiiiinii
'£i/EnAIIT4J
PROCESS CONTROL ЛЬЛ EQUIPMENT iWH РОЯ HAZARDOUS f LOCATIONS 3’ZN UtT“ OL !, ON. 2, -------- Orpt А.В.СД) T5
Рисунок 1
Сигналы постоянного тока 0-20 или 4-20 мА, поступающие на вход преобразователя, преобразуются по пропорциональной (линейной) характеристике в выходные сигналы постоянного тока 0-20 или 4-20 мА, гальванически разделенные от входных сигналов и цепей питания.
Технические характеристики
Метрологические и технические характеристики преобразователей приведены в таб-
лице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазоны изменения входных сигналов постоянного тока, мА |
от 0 до 20 от 4 до 20 |
|
Диапазоны изменения выходных сигналов постоянного тока, мА |
от 0 до 20 от 4 до 20 |
|
Пределы допускаемой основной приведенной к максимальному значению выходных сигналов погрешности преобразования, % |
± 0,1 |
|
Пределы допускаемой дополнительной приведенной к максимальному значению выходных сигналов погрешности преобразования, вызванной изменением температуры в диапазонах от минус 20 до 20 °С и от 30 до 65 °С, % /1°С |
± 0,01 |
|
Максимальный входной сигнал постоянного тока, мА |
50 |
|
Напряжение питания постоянного тока, В |
от 19,2 до 30 |
|
Потребляемая мощность, мВт, не более |
450 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
6,2Х93,1Х102,5 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от минус 20 до 65 |
Знак утверждения типа
Знак утверждения типа наносится на боковую панель преобразователей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки включает:
- преобразователь аналоговый MINI MCR-SL-I-I(-SP) - 1 шт.;
- руководство по эксплуатации - 1 шт.;
- методика поверки - 1 шт.
Поверка
осуществляется по документу МП 47645-11 «Инструкция. Преобразователи аналоговые MINI MCR-SL-I-I(-SP) компании «Phoenix Contact GmbH & Co. KG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 16.08.2011 года.
Основные средства поверки:
- калибратор программируемый П320 (Регистрационный № 7493-79), диапазон воспроизводимого напряжения постоянного тока от 10 мкВ до 1000 В, пределы допускаемой относительной погрешности воспроизведения ± (0,0024 - 0,0055) %, диапазон воспроизводимой силы постоянного тока от 10 нА до 100 мА, пределы допускаемой относительной погрешности воспроизведения силы постоянного тока ± (0,007 - 0,011);
- вольтметр универсальный В7-78/1 (Регистрационный № 31773-06), диапазон измерений напряжения постоянного тока от 1 мкВ до 1000 В, пределы допускаемой относительной погрешности измерений ± (0,004-0,0055) %; диапазон измерений силы постоянного тока от 0,1 мкА до 3 А, пределы допускаемой относительной погрешности измерений ±(0,05 - 0,13) %.
Сведения о методах измерений
Преобразователи аналоговые MINI MCR-SL-I-I(-SP). Руководство по эксплуатации.
Нормативные документы
Техническая документация компании «Phoenix Contact GmbH & Co. KG», Германия.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, осуществление мероприятий государственного контроля (надзора), в том числе электрорадиоизмерения при разработке, производстве и эксплуатации измерительных систем и систем автоматического регулирования и управления.
