Преобразователи аналоговые MINI MCR-SL-I-I(-SP)

ALL-Pribors default picture
Номер в ГРСИ РФ: 47645-11
Производитель / заявитель: Фирма "Phoenix Contact GmbH & Co. KG", Германия
Скачать
47645-11: Описание типа СИ Скачать 503.5 КБ
Свидетельство об утверждении типа СИ Открыть ...
Нет данных о поставщике
Преобразователи аналоговые MINI MCR-SL-I-I(-SP) поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для преобразования сигналов постоянного тока, поступающих на вход в унифицированные выходные сигналы постоянного тока.

Информация по Госреестру

Основные данные
Номер по Госреестру 47645-11
Наименование Преобразователи аналоговые
Модель MINI MCR-SL-I-I(-SP)
Технические условия на выпуск тех.документация фирмы
Класс СИ 34.01.01
Год регистрации 2011
Страна-производитель  Германия
Центр сертификации СИ
Наименование центра ГЦИ СИ ВНИИФТРИ
Адрес центра 141570, п/о Менделеево, Солнечногорский р-н, Московская обл.
Руководитель центра Альшин Борис Иванович
Телефон (8*095) 535-24-01, 535-84-36
Факс 535-73-86
Информация о сертификате
Срок действия сертификата 06.09.2016
Номер сертификата 43721
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 4782 от 06.09.11 п.68
Производитель / Заявитель

Компания "Phoenix Contact GmbH & Co. KG", Германия

 Германия

Р.О. Вох 1341, D-32819 Blomberg, Germany

Поверка

Методика поверки / информация о поверке МП 47645-11
Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 608
Найдено поверителей 9
Успешных поверок (СИ пригодно) 605 (100%)
Неуспешных поверок (СИ непригодно) 3 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

47645-11: Описание типа СИ Скачать 503.5 КБ
Свидетельство об утверждении типа СИ Открыть ...

Описание типа

Назначение

Преобразователи аналоговые MINI MCR-SL-I-I(-SP) (далее - преобразователи) предназначены для преобразования сигналов постоянного тока, поступающих на вход в унифицированные выходные сигналы постоянного тока.

Описание

Конструктивно преобразователь выполнен в виде печатной платы, размещенной в малогабаритном неразборном корпусе из термопластических и полимерных материалов. В корпусе закреплены металлические винтовые (MINI MCR-SL-I-I) или пружинные (MINI MCR-SL-I-I-SP) клеммы для присоединения подводящих сигнальных проводников и кабелей питания.

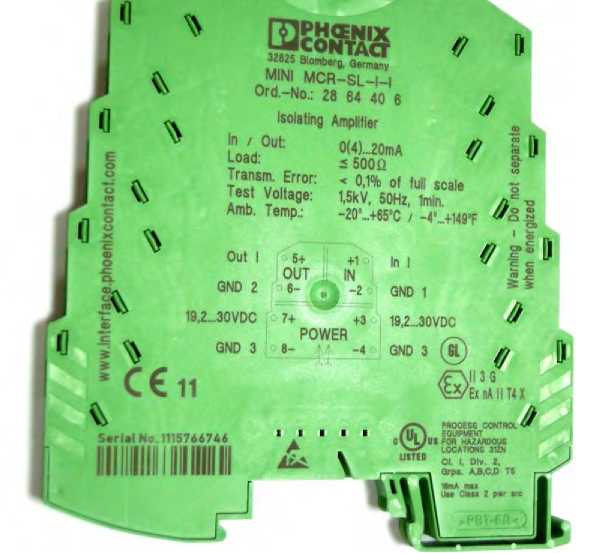

Внешний вид преобразователей приведен на рисунке 1.

GND 3

“2О'..+65’С / -4'..,+149Т

Out I

GND 2

GND 1

19,2..30VDC

19.2...30VDC

GND

3

IN -2

0(4)...20mA

3 5000

" 0,1% of full

5+ OUT 5-

In t Out Load: Transm, Error: Test Voltage: Amb, Temp.:

7+

POWER

8-     '

1,5kV, 50Hz,"iminCale

EKSW мЕмЖГт.’, Ord.-No.: 28 64 40 6

Isolating Amplifier

Serial No. 1115764744

miiiiiii i giiiiinii

'£i/EnAIIT4J

PROCESS CONTROL ЛЬЛ EQUIPMENT iWH РОЯ HAZARDOUS f LOCATIONS 3’ZN UtT“ OL !, ON. 2, -------- Orpt А.В.СД) T5

Рисунок 1

Сигналы постоянного тока 0-20 или 4-20 мА, поступающие на вход преобразователя, преобразуются по пропорциональной (линейной) характеристике в выходные сигналы постоянного тока 0-20 или 4-20 мА, гальванически разделенные от входных сигналов и цепей питания.

Технические характеристики

Метрологические и технические характеристики преобразователей приведены в таб-

лице 1.

Таблица 1

Наименование характеристики

Значение

Диапазоны изменения входных сигналов постоянного тока, мА

от 0 до 20

от 4 до 20

Диапазоны изменения выходных сигналов постоянного тока, мА

от 0 до 20

от 4 до 20

Пределы допускаемой основной приведенной к максимальному значению выходных сигналов погрешности преобразования, %

± 0,1

Пределы допускаемой дополнительной приведенной к максимальному значению выходных сигналов погрешности преобразования, вызванной изменением температуры в диапазонах от минус 20 до 20 °С и от 30 до 65 °С, % /1°С

± 0,01

Максимальный входной сигнал постоянного тока, мА

50

Напряжение питания постоянного тока, В

от 19,2 до 30

Потребляемая мощность, мВт, не более

450

Габаритные размеры (ширинахвысотахглубина), мм, не более

6,2Х93,1Х102,5

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от минус 20 до 65

Знак утверждения типа

Знак утверждения типа наносится на боковую панель преобразователей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки включает:

- преобразователь аналоговый MINI MCR-SL-I-I(-SP) - 1 шт.;

- руководство по эксплуатации - 1 шт.;

- методика поверки - 1 шт.

Поверка

осуществляется по документу МП 47645-11 «Инструкция. Преобразователи аналоговые MINI MCR-SL-I-I(-SP) компании «Phoenix Contact GmbH & Co. KG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 16.08.2011 года.

Основные средства поверки:

- калибратор программируемый П320 (Регистрационный № 7493-79), диапазон воспроизводимого напряжения постоянного тока от 10 мкВ до 1000 В, пределы допускаемой относительной погрешности воспроизведения ± (0,0024 - 0,0055) %, диапазон воспроизводимой силы постоянного тока от 10 нА до 100 мА, пределы допускаемой относительной погрешности воспроизведения силы постоянного тока ± (0,007 - 0,011);

- вольтметр универсальный В7-78/1 (Регистрационный № 31773-06), диапазон измерений напряжения постоянного тока от 1 мкВ до 1000 В, пределы допускаемой относительной погрешности измерений ± (0,004-0,0055) %; диапазон измерений силы постоянного тока от 0,1 мкА до 3 А, пределы допускаемой относительной погрешности измерений ±(0,05 - 0,13) %.

Сведения о методах измерений

Преобразователи аналоговые MINI MCR-SL-I-I(-SP). Руководство по эксплуатации.

Нормативные документы

Техническая документация компании «Phoenix Contact GmbH & Co. KG», Германия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, осуществление мероприятий государственного контроля (надзора), в том числе электрорадиоизмерения при разработке, производстве и эксплуатации измерительных систем и систем автоматического регулирования и управления.
