Анализаторы содержания нефтепродуктов в воде промышленные Hydrosense 2410

Назначение

Анализаторы содержания нефтепродуктов в воде промышленные Hydrosense 2410 предназначены для измерения массовой доли нефтепродуктов в воде оборотной энергоустановок и воде сточной.

Описание

Принцип действия прибора - флуоресцентная фотометрия. Поток образца непрерывно подается на измерительную плиту анализатора размером 88 х 200 мм. Распределение пробы по широкой поверхности измерительной плиты улучшает проникновение ультрафиолетового излучения в пробу и приводит к повышению возбуждения молекул нефти, что приводит к повышению точности измерения и уменьшению влияния твердых суспензий. Излучение проходит через слой образца, переводя молекулы анализируемого компонента (нефтепродукта) в электрон-возбужденное состояние. Возбужденные молекулы переходят в основное состояние, испуская флуоресцентное излучение, интенсивность которого пропорциональна содержанию нефтепродукта в образце.

Массовая доля нефти (нефтепродуктов) в образце рассчитывается по градуировочному графику. Результат анализа отражается на жидкокристаллическом дисплее, встроенном в анализатор и может передаваться в виде аналогового сигнала 4-20 мА или по протоколу RS-485 на периферийные регистрирующие устройства (самописец или персональный компьютер).

Анализатор представляет собой автономный, стационарный промышленный прибор. Для защиты электронного блока от коррозии в условиях повышенной влажности предусмотрена продувка этого блока осушенным воздухом.

Анализатор градуируется по стандартным образцам состава раствора нефтепродуктов в водорастворимой матрице. Эти же образцы используются для исследования метрологических характеристик анализатора в условиях однородного потока. Для калибровки и поверки конструкция анализатора предусматривает ввод стандартных образцов. Анализатор управляется от встроенного контроллера, оснащен алфавитно-цифровым дисплеем и, кроме того, имеет аналоговые выходы 4-20 мА.

Внешний вид анализатора приведен на рисунке 1.

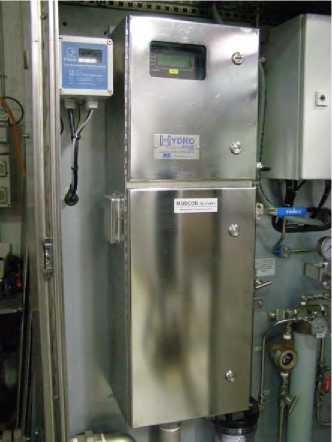

Рисунок 1 - Внешний вид анализатора

Программное обеспечение

Программное обеспечение (далее ПО) «Oil in Water Monitor», текущая версия 55, предназначено для управления работой анализатора и процессом измерений, а также хранения и обработки полученных данных. ПО входит в комплект поставки анализатора и является его неотъемлемой частью. Данное ПО является встроенным и не может быть выделено как самостоятельный объект. Идентификация программного обеспечения осуществляется по запросу пользователя через сервисное меню путем вывода названия ПО и версии ПО, а также путем расчета контрольных сумм по алгоритму JIAG-ISP.

Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающей управление работой анализатора и процессом измерений. Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Влияние программного обеспечения на метрологические характеристики анализатора является незначимым.

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2

Уровень защиты: А по МИ 3286-2010.

Технические характеристики

1) . Диапазон показаний массовой доли нефти (нефтепродуктов), млн-1      0 - 1000

(ppm)                                                                         1

2) . Диапазон измерений массовой доли нефти (нефтепродуктов), млн-1       1 - 300

(ppm)

3). Пределы допускаемой относительной погрешности, %

- в диапазоне измеряемых массовых долей от 1 до 15 млн-1 (ppm)               ± 30

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации, на лицевую поверхность анализатора в виде оттиска клейма

Комплектность средства измерений                                          Таблица

Поверка

осуществляется по документу МП 242-0965-2010 «Анализаторы содержания нефтепродуктов в воде промышленные Hydrosense 2410, фирмы «Arjay Engeneering Ltd», Канада. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в августе 2010 г.

Основные средства поверки:

- Государственные стандартные образцы состава раствора нефтепродуктов в водорастворимой матрице ГСО 8654-2005.

Сведения о методах измерений

Методика измерений приведена в документе «Анализаторы содержания нефтепродуктов в воде промышленные Hydrosense 2410. Руководство по эксплуатации».

Нормативные документы

Техническая документация фирмы-изготовителя.

Рекомендации к применению

при осуществлении деятельности в области охраны окружающей среды.
