Полуприцепы-цистерны 96222-03

Назначение

Полуприцепы-цистерны модели 96222-03 (в дальнейшем - «цистерны») являются транспортными мерами полной вместимости и служат для транспортирования и кратковременного хранения всех видов светлых нефтепродуктов плотностью не более 860 кг/м3.

Предназначены для эксплуатации с седельно-сцепными устройствами по ГОСТ 28247 и сцепным шкворнем по ГОСТ 12017, имеющим присоединительные размеры по ГОСТ 12105 для соответствующей нагрузки на седло тягача), а также пневмо- и электро приводы ГОСТ 4364, ГОСТ 9200 исполнение 3.

Изготавливаются в исполнении “У” по ГОСТ 15150.

Описание

Цистерны выполнены в виде горизонтального резервуара, имеющего в поперечном сечении форму «овал». Цистерны могут быть разделены на несколько секций. Каждая секция является мерой полной вместимости. Корпус цистерн изготовлен из конструкционных сталей, коррозионно-стойких сталей или алюминиевых сплавов, обладающих гарантируемой свариваемостью, соответствующими механическими свойствами и усилен внутри плосковыгнутыми жесткостями, которые выполняют также роль поперечных волнорезов. В верхней части каждой секции цистерны приварена горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном для ориентировочного определения уровня налива топлива, воздухоотводящими трубками, в нижней части - опоры, донные клапаны.

Наполнение цистерны осуществляется через заливной люк горловины до мерного угольника. Опорожнение цистерны осуществляется самотеком.

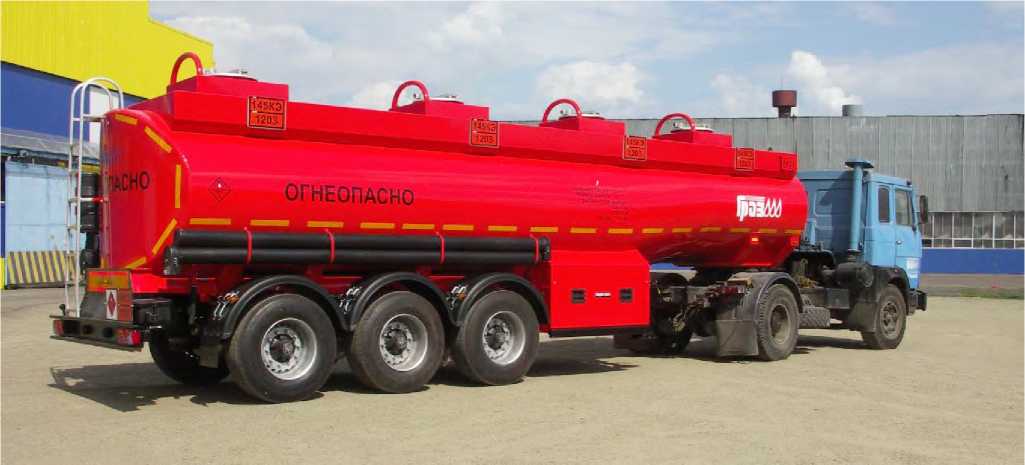

Фотография общего вида

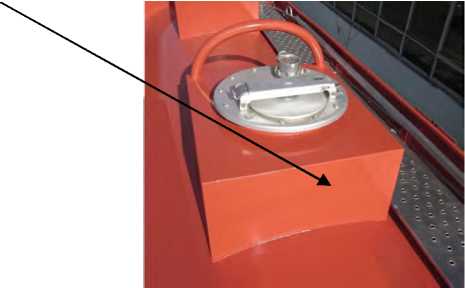

Место для нанесения знака поверки: на заклепку, проходящую через полку угольника и стенку горловины

Технические характеристики

Номинальная вместимость цистерны, м3

Пределы допускаемого отклонения действительной вместимости цистерны, установленной при первичной поверке, от номинальной вместимости, м3          ± 0,42

Пределы допускаемой основной относительной погрешности вместимости при пе

риодической поверке, %

Объем над указателем уровня (для возможного расширения нефтепродукта под воз

действием температуры), % от действительной вместимости цистерны

Остаток топлива в цистерне, % от номинальной вместимости, не более

Габаритные размеры ППЦ, мм, не более

- длина

- ширина

- высота

Масса снаряженной ППЦ, кг (с запасным колесом, огнетушителями, рукавами напорно-всасывающими, принадлежностями

и заправкой автомобиля топливом, маслом и охлаждающей жидкостью)

Полная масса ППЦ, кг, не более

Распределение нагрузки на дорогу полной массой, кг, не более:

- через седельное устройство тягача

- через тележку

Нормальные условия эксплуатации:

- температура окружающего воздуха, °С                                  20 ± 10;

- относительная влажность воздуха, %                                    30 - 80;

- атмосферное давление, кПа (мм рт. ст.)                        84-106 (630 - 795).

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С                    от минус 40 до плюс 50;

- относительная влажность воздуха, %                                    30 - 100;

- атмосферное давление, кПа (мм рт. ст.)                        84-106,7 (630 - 800).

Знак утверждения типа

наносится на маркировочную табличку фотохимическим способом; на титульные листы (место нанесения - вверху слева) руководства по эксплуатации и формуляра типографским способом.

Комплектность

- ППЦ в собранном виде;

- запасные части;

- инструмент;

- принадлежности;

- товаросопроводительная документация;

- Полуприцепы-цистерны модели 96222-03. Руководство по эксплуатации. РЭ 37.253.283-2011;

- Полуприцепы-цистерны модели 96222-03. Формуляр. 96222-03-0000010 ФО.

Поверка

осуществляется по ГОСТ Р 8.569-98 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Р екомендуемые средства поверки: эталонные мерники 2 разряда вместимостью 2 дм3, 10 дм3, 100 дм3, 200 дм3, 400 дм3, 1000 дм3, 4000 дм3, 5000 дм3, цилиндр мерный стеклянный 0,5 дм3 по ГОСТ 1770-74.

Сведения о методах измерений

Методика измерений действительной вместимости цистерны и измерений объема отпущенного нефтепродукта приведена в РЭ 37.253.283-2011 «Полуприцепы-цистерны модели 96222-03. Руководство по эксплуатации».

Нормативные документы

1. ГОСТ Р 50913-96 «ГСИ. Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические требования».

2. ТУ 4525.120.71230407-2011 «Прицепы-цистерны модели 96222-03. Технические условия».

3. ГОСТ Р 8.569-98 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Рекомендации к применению

осуществление торговли и товарообменных операций.
