Анализаторы карбонатов в горных породах AC-280
| Номер в ГРСИ РФ: | 47676-11 |
|---|---|
| Производитель / заявитель: | Фирма "Coretest Systems Inc.", США |
Для измерений массовой доли карбонатов кальция и магния (кальцита и доломита) при исследовании керна горных пород в лабораторных условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47676-11 |
| Действует | по 05.09.2016 |
| Наименование | Анализаторы карбонатов в горных породах |
| Модель | AC-280 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 549d4895-7f11-2749-67a1-fd2c5d3579c6 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 31.01 |
| Год регистрации | 2011 |
| Страна-производитель | США |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ УНИИМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 4 |
| Руководитель центра | Леонов Владислав Валентинович |
| Телефон | (8*343) 350-26-18 |
| Факс | 350-20-39 |
| Информация о сертификате | |
| Срок действия сертификата | 05.09.2016 |
| Номер сертификата | 43762 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 4747 от 05.09.11 п.27 |
Производитель / Заявитель
Фирма "Coretest Systems Inc.", СОЕДИНЕННЫЕ ШТАТЫ
США
23 Great Oaks Bld., San Jose, CA 95119 USA, тел (408)229-8185; факс (408) 229-8188; 400 Woodview av. Morgan Hill, CA 95037 USA, Тел.9418 (408) 778-3771, E-mail: sales@coretest.com
Поверка
| Методика поверки / информация о поверке | МП 109-223-2010 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
47676-11: Описание типа
2011-47676-11.pdf
|
Скачать | 96.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Анализаторы карбонатов в горных породах АС-280 (далее анализаторы АС-280) предназначены для измерений массовой доли карбонатов кальция и магния (кальцита и доломита) при исследовании керна горных пород в лабораторных условиях.
Описание
Принцип действия анализатора АС-280 основан на автоматическом измерении давления и объема углекислого газа (СО2), выделившегося в результате химической реакции между образцом и 10 % раствором хлороводородной кислоты (HCl). Соотношение между давлением и объемом СО2 при постоянной температуре является константой ячейки, в которой проходит реакция. Градуировку анализатора проводят по стандартным образцам. Полученные градуировочные константы хранятся в памяти компьютера.
Конструктивно анализатор АС-280 выполнен в виде настольного прибора. Анализатор АС-280 состоит из: вращающегося столика, в котором имеется 20 гнезд для измерительных ячеек; механизма поворота; системы измерений давления и контроля герметичности; электронного усилителя-преобразователя. Ячейки (камеры) для анализируемых образцов состоят из двух частей: верхнего блока для кислоты и нижнего стакана для исследуемого образца. Собранную ячейку устанавливают в гнездо столика. Анализатор с помощью интерфейса соединяется с ПЭВМ. Работой всего анализатора управляет персональный компьютер. По мере заполнения гнезд в компьютер вводят информацию: масса пробы, объем кислоты, индивидуальную информацию (номер керна, глубина и др.) Измерения выполняются автоматически. Экспериментальные данные сохраняются в памяти компьютера. Фотография общего вида приведена на рисунке1, схема пломбировки от несанкционированного доступа показана на рисунке 2.
Программное обеспечение
|
Наименование программного обеспечения (ПО) |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер программного обеспечения) |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
AC Automated Calcimeter |
1.25 |
3425A1F1AE0E 73BD12BC600C 2C850F12 |
MD5Hasher.exe | |
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Место для размещения наклейки

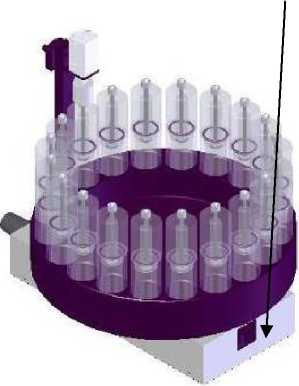

Рисунок 1 Фотография общего

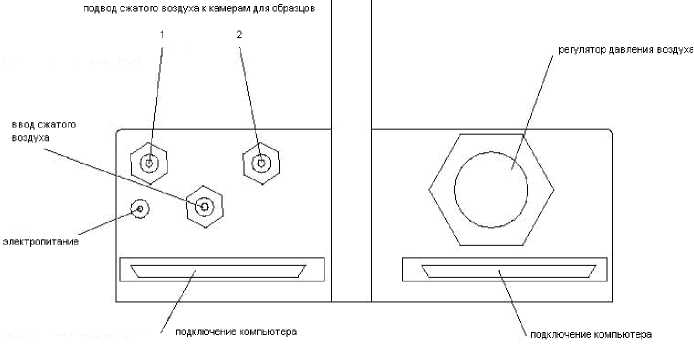

Рисунок 2 Схема пломбировки от несанкционированного
вида
доступа - 1,2
Технические характеристики
|
№ п/п |
Наименование характеристики |
Значение характеристики |
|
1 |
Диапазон измерений массовой доли карбонатов кальция и магния, % |
от 1,5 до 100 |
|
2 |
Предел допускаемого относительного среднего квадратического отклонения (СКО) результатов измерений массовой доли карбонатов кальция и магния, %: - в диапазоне измерений от 1,5 % до 25 %, вкл. - в диапазоне измерений свыше 25 % до 100 %, вкл. |
5 4 |
|
3 |
Пределы допускаемой относительной погрешности измерений массовой доли карбонатов, %: - в диапазоне измерений от 1,5 % до 25 %, вкл. - в диапазоне измерений свыше 25 % до 100 %, вкл. |
±12 ±10 |
|
4 |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220 ± 22 50 ± 1 |
|
5 |
Г абаритные размеры, мм, не более |
560 х 460 х 460 |
|
6 |
Масса, кг, не более |
15,0 |
|
7 |
Средний срок службы, лет, не менее |
7 |
|
8 |
Условия эксплуатации анализатора: - диапазон температуры окружающей среды, °С - диапазон атмосферного давления, кПа - диапазон относительной влажности (при 25 °С), % |
от 10 до 40 от 84 до 106,7 от 20 до 70 |
Знак утверждения типа
наносится на нижнюю панель анализатора АС-280 в виде наклейки, а также на титульный лист «Руководства по эксплуатации» печатным способом.
Комплектность
|
№ п/п |
Наименование |
Номер (шифр) документа |
Количество, шт. |
|
1 |
2 |
3 |
4 |
|
1 |
Вращающийся столик с механизмом карусели |
- |
1 |
|
2 |
Ячейки (камеры) измерительные |
- |
20 |
|
1 |
2 |
3 |
4 |
|
3 |
«Руководство по эксплуатации» на русском языке |
- |
1 |
|
4 |
Методика поверки |
МП 109-223-2010 |
1 |
|
5 |
Персональный компьютер с управляющей программой (тип компьютера согласуется с покупателем) |
- |
1 |
Поверка
осуществляется по документу «ГСИ. Анализаторы карбонатов в горных породах АС-280.
Методика поверки» МП 109-223-2010, утвержденному ФГУП «УНИИМ» в 2011 году.
Эталоны, применяемые при поверке:
- государственный стандартный образец состава доломита ГСО 7222-96,
- государственный стандартный образец состава известняка ГСО 8845-2006,
- весы аналитические высокого (2-го) класса точности по ГОСТ Р 53228 с пределами допускаемой абсолютной погрешности не более ± 0,2 мг и наибольшим пределом взвешивания 200 г.
Сведения о методах измерений
Методика измерений входит в состав «Руководства по эксплуатации. Анализаторы карбонатов в горных породах АС-280».
Нормативные документы
Техническая документация изготовителя «Goretest Systems. Inc.», США.
Рекомендации к применению
Анализаторы АС-280 применяются вне сферы государственного регулирования обеспечения единства измерений.
