Анализаторы содержания нефтепродуктов в воде лабораторные АН-2
| Номер в ГРСИ РФ: | 47681-11 |
|---|---|
| Производитель / заявитель: | ООО "Нефтехимавтоматика-СПб", г.С.-Петербург |
Для определения концентрации нефтепродуктов в сточных, технологических, природных и питьевых водах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47681-11 |
| Действует | по 28.06.2026 |
| Наименование | Анализаторы содержания нефтепродуктов в воде лабораторные |
| Модель | АН-2 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fbec7415-8779-b095-2133-e70624e73b82 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 301-12-009-91 |
| Класс СИ | 31.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФБУ "Тест-Санкт-Петербург" |
| Адрес центра | 198103, г.С.-Петербург, ул.Курляндская, 1 |
| Руководитель центра | Окрепилов Владимир Валентинович |
| Телефон | (8*812) 251-39-50 |
| Факс | 251-41-08 |
| Информация о сертификате | |
| Срок действия сертификата | 05.09.2016 |
| Номер сертификата | 43767 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 4747 от 05.09.11 п.34 |
Производитель / Заявитель
ООО "Нефтехимавтоматика-СПб", РОССИЯ, г.С.-Петербург
Россия
199178, В.О., 10 линия, 19; 199155, ул.Железноводская д.17/5 лит.Д. Тел.(812) 323-59-70, E-mail: techdirector@nha.spb.ru
Поверка
| Методика поверки / информация о поверке | АИП2.840.056 Д1 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2616
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2542 (97%) |
| Неуспешных поверок (СИ непригодно) | 74 (3 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
47681-11: Описание типа
2016-47681-11.pdf
|
Скачать | 164.2 КБ | |
|
47681-11: Методика поверки
2021-mp47681-11.pdf
|
Скачать | 482.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Анализаторы содержания нефтепродуктов в воде лабораторные АН-2 предназначены для определения концентрации нефтепродуктов в сточных, технологических, природных и питьевых водах.
Описание
Принцип действия анализаторов основан на экстракционно-фотометрическом методе определения содержания нефтепродуктов в анализируемой пробе воды, заключающемся в экстракции нефтепродуктов и полярных соединений, отделении нефтепродуктов от других классов органических соединений на хроматографической колонке и количественном определении содержания экстрагированных нефтепродуктов в четыреххлористом углероде или тетрахлорэтилене фотометрическим методом в инфракрасной области спектра.
Анализатор выполнен в виде отдельных блоков: концентратомера, экстрактора, блока хроматографических колонок, делительной воронки с краном и кюветы.
Отсчетным устройством является жидкокристаллический индикатор.

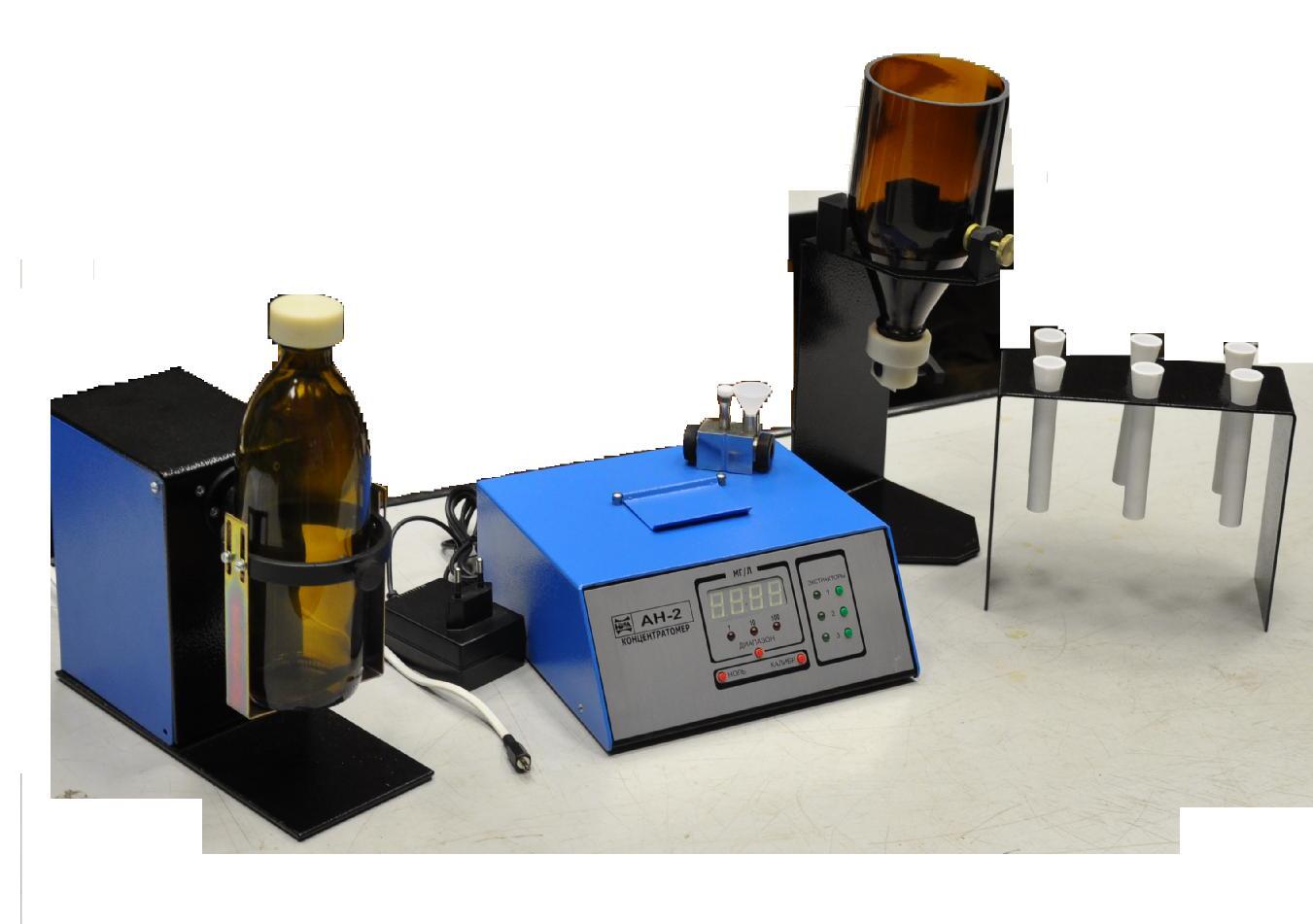

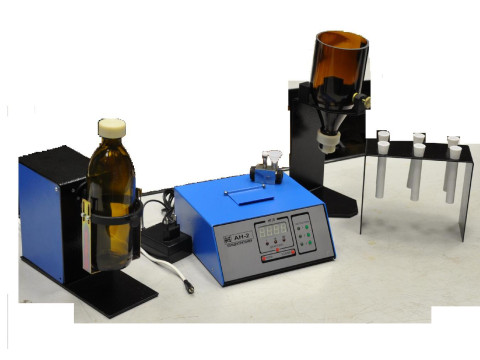

Общий вид анализатора приведен на рисунке 1.
Рисунок 1 - Общий вид анализатора
Схема пломбировки приведена на рисунке 2.
Место пломбировки
Рисунок 2 - Схема пломбировки
Технические характеристики
Диапазон измерения концентратомером содержания нефтепродуктов в четы-
|
реххлористом углероде или тетрахлорэтилене, что обеспечивает измерение содержания нефтепродуктов в воде в диапазоне от 0,04 до 1000,0, мг/л Пределы допускаемой основной абсолютной погрешности измерения, мг/л Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха на каждые 10 °С, мг/л Пределы допускаемой дополнительной погрешности от изменения температуры контролируемой среды на каждые 10 °С, мг/л Пределы допускаемой дополнительной погрешности от изменения напряжения питания, мг/л Пределы допускаемой дополнительной погрешности от воздействия вибрации частотой 50 Гц и амплитудой не более 0,1 мм, мг/л Время экстрагирования нефтепродуктов из пробы воды, с Изменение показаний за регламентированный период (4 часа), мг/л Масса, кг, не более: |
от 2 до 100 ±2 ±1 ±1 ±1 ±1 300 ± 10 ±1 |
|
- концентратомер - экстрактор - делительная воронка с краном - блок хроматографических колонок Габаритные размеры, мм, не более: |
1,9 2,4 1,4 0,8 |
|
- концентратомер - экстрактор - делительная воронка с краном - блок хроматографических колонок Питание: |
220x210x100 265x100x280 150x95x340 80x180x180 |
|
- напряжение переменного тока частотой 50 ± 1 Гц, В или напряжение постоянного тока, В Потребляемая мощность, ВА, не более Вероятность безотказной работы за 1000 ч Условия эксплуатации: |
22032 12 20 0,9 |
|
- температура анализируемой среды, °С - температура окружающей среды, °С - относительная влажность при температуре 25 °С, % - атмосферное давление, мм рт.ст. |
10 - 35 10 - 35 до 80 630 - 800 |
Знак утверждения типа
Знак утверждения типа наносится типографским методом на титульный лист Руководства по эксплуатации и на шильдик, закрепленный на задней стенке концентратомера, методом шелкографии.
Комплектность
1. Анализатор в составе:
|
- концентратомер АИП5.184.052 |
1 шт.; |
|
- экстрактор АИП5.889.047-01 |
2 шт.; |
|
- делительная воронка АИП6.412.077 |
2 шт.; |
|
- блок хроматографических колонок АИП5.184.043 |
1 шт.; |
|
- кювета АИП5.999.094 |
1 шт.; |
|
- адаптер +12/220 В |
1 шт. |
|
2. ЗИП |
1 комплект. |
|
3. Руководство по эксплуатации АИП2.840.056РЭ |
1 экз. |
|
4. Методика поверки АИП2.840.056Д1 |
1 экз. |
Поверка
осуществляется в соответствии методикой поверки АИП2.840.056Д1 «Анализатор содержания нефтепродуктов в воде лабораторный АН-2. Методика поверки», согласованной ГЦИ СИ Тест-С.-Петербург в декабре 2004 г.
Перечень основных средств поверки:
- четырёххлористоый углерод ГОСТ 20288 или тетрахлорэтилен ТУ 2631-031-44493179-99;
- секундомер СОПпр-2а-3 ТУ 25-18120021-90, 60 мин, КТ 2,0;
- цилиндр 1-500-2 ГОСТ 1770;
- колбы 2-100-2, 2-500-2 ГОСТ 1770;
- колбы 1-2-2-10, 1-2-2-25 ГОСТ 29228;
- пипетка 1-2-2-10, 2-2-2-25 ГОСТ 29169;
- стаканчик для взвешивания ГОСТ 25336;
- дизельное топливо высшей категории по ГОСТ 1667;
- цетан эталонный ГОСТ 12525;
- изооктан эталонный ГОСТ 12433;
- бензол ч.д.а. ГОСТ 5955;
- весы лабораторные ГОСТ 24104, НПВ 200 г, КТ 2.
Сведения о методах измерений
Методы измерений анализатором приведены в разделе 10 Руководства по эксплуатации АИП2.840.056РЭ «Анализаторы содержания нефтепродуктов в воде лабораторные АН-2. Руководство по эксплуатации».
Нормативные документы
1. ТУ 301-12-009-91 «Анализатор содержания нефтепродуктов в воде лабораторный АН-2. Технические условия».
2. Методика АИП2.840.056 «Анализатор содержания нефтепродуктов в воде лабораторный АН-2. Методика поверки», согласованная ГЦИ СИ Тест-С.-Петербург в декабре 2004 года.
Рекомендации к применению
- осуществление деятельности в области охраны окружающей среды.
