Радиометры объемной активности альфа-, бета- излучающих радионуклидов в воздухе iCAM

Назначение

Радиометры объемной активности альфа-, бета- излучающих радионуклидов в воздухе iCAM (далее - радиометры iCAM) предназначены для измерения объемной активности альфа- и бета- активных аэрозолей в воздухе рабочей зоны.

Описание

Радиометры iCAM осуществляют непрерывные одновременные измерения активности альфа- и бета- активных аэрозолей в воздухе в реальном времени с компенсацией фонового альфа- и бета- излучения радона и торона.

В приборе реализована многоканальная спектрометрия альфа-излучения, отдельная дискриминация бета-излучения, статическая или динамическая компенсация фонового гамма-излучения, высокая эффективность регистрации низкоэнергетического бета-излучения.

Радиометры iCAM выпускаются в нескольких модификациях:

- модификация радиометра iCAM/S обеспечивает статическую компенсацию постоянного фона гамма-излучения при измерении бета-активности;

- модификация радиометра iCAM/D-обеспечивает динамическую компенсацию изменяющегося фона гамма-излучения при измерении бета-активности (для этого используется второй детектор);

- модификация радиометра iCAM/S/G или iCAM/D/G-обеспечивает возможность мониторинга мощности дозы гамма-излучения за счет наличия внешнего детектора гамма-излучения G64.

Предусмотрены две конфигурации фильтра:

- неподвижный фильтр- стандартная комплектация со съемным фильтром, установленном на картридже ;

- подвижный ленточный фильтр ( iCAM / mF) , в качестве фильтра используется лента в рулоне.

Радиометры iCAM имеют многоуровневую систему сигнализации о превышении пороговой активности альфа-, бета- и, если необходимо, гамма-излучения. Сигнализация о превышении порога осуществляется локально, за счет визуальных и звуковых сигнализаторов, дистанционно, за счет реле, и централизованно, за счет подключения к соответствующей сети мониторинга. Все срабатывания сигнализации заносятся в архив.

Радиометр iCAM состоит из измерительного, насосного и светового блоков, смонтированных в стальном корпусе, обеспечивающем защиту от климатических воздействий по классу IP42, а также подавление электромагнитных помех.

С помощью насосного блока воздух прокачивается через рабочую камеру измерительного блока прибора, при этом происходит осаждение радионуклидов, имеющихся в воздухе, на съемный аэрозольный фильтр, закрепленный в картридже. Прибор обеспечивает непосредственное электронное измерение расхода воздуха с сигнализацией о пониженном или повышенном расходе.

Для регистрации альфа- и бета- излучения радионуклидов, осажденных на фильтр, в камере измерительного блока расположен пассивированный ионно-имплантированный планарный кремниевый детектор PIPS компании Canberra.

Блоки вторичной электроники для обработки зарядовых сигналов с предусилителя детектора, электронное устройство для измерения количества воздуха, прокачиваемого через аэрозольный фильтр, также находятся в измерительном блоке. Расчеты активности на аэро-

Лист № 2

Всего листов 6 зольном фильтре, объемной активности воздуха, сравнение полученных данных с пороговыми значениями производятся процессором измерительного блока.

Результаты измерений выводятся на жидкокристаллический дисплей, обеспечивающий отображение всей информации, и вместе с кнопками, расположенными на передней панели прибора, образующих интерфейс пользователя. Интерфейс позволяет выводить данные в различных форматах, отображать альфа-спектр в реальном времени, выполнять различные функции управления и контроля, включая просмотр информации о приборе, рабочих параметров, уровней настройки порогов сигнализации, проверку калибровки, просмотр архива и др.. Имеется также возможность вывода результатов по каналам связи RS-232 или RS-485 на компьютер или систему радиометрического контроля предприятия.

Для измерения уровня внешнего гамма-излучения прибор может быть снабжен дополнительным гамма-детектором G64, при этом измеряемая мощность амбиентной дозы сравнивается с установленными пользователем порогами.

Радиометры iCAM обеспечивают визуальную и звуковую индикацию превышения порогов по активности включением красного проблескового маячка в световом блоке и двухтонального звукового сигнала.

Радиометры iCAM поставляются со встроенной батареей резервного питания, обеспечивающей работу прибора в течение 30 мин. в случае отключения электропитания.

Программное обеспечение

Радиометры объемной активности альфа-, бета- излучающих радионуклидов в воздухе iCAM являются интеллектуальными , полностью автоматизированными приборами со встроенным микропрограммным обеспечением, обеспечивающим при подаче сетевого напряжения без вмешательства оператора проводить инициализацию и самотестирование и переход в нормальный режим работы.

Встроенное микропрограммное обеспечение в режиме контроля (Monitoring) автоматически обеспечивает выполнение следующих функций:

- автоматическая проверка, инициализация и выход на рабочий режим при включении,

- -отображение на экране дисплея поступающих данных в различных форматах в реальном времени,

- отображение по умолчанию измеренной активности в заданных заранее единицах,

- занесение результата мониторинга в базу данных.

Режимы настройка (SETUP) и проверка (CHECK) предназначены для использования исключительно техническими специалистами при наличии пароля.

Для удобства настройки и проверки калибровки возможно приобретение программы конфигурирования ( iConfig).

Таблица 1

Процесс измерения и контроля системы сигнализации радиометров iCAM может быть приостановлен следующими действиями:

- нажатие на рычаг извлечения фильтра;

- вход в режим настройки конфигурации, режим SETUP;

- вход в режим проверки калибровки, режим CHECK

Лист № 3

Всего листов 6

Защита от преднамеренных изменений ПО обеспечивается   программными и

аппаратными средствами:

- нажатие на рычаг извлечения фильтра защищен установкой замка;

- вход в режим настройки конфигурации защищен независимым паролем;

- вход в режим проверки калибровки защищен другим независимым паролем.

Паролем можно защитить также кнопки MUTE (отключение звуковой сигнализации) и RESET(c6poc) в режиме настройки конфигурации.

При попытке получить доступ к функции, защищенной паролем, на дисплей выводится страница запроса пароля, и пока не будет введен правильный пароль и запущен соответствующий режим, прибор продолжает выполнять функции измерения и слежения за срабатыванием сигнализации.

Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует классу А в соответствии с МИ 3286-2010.

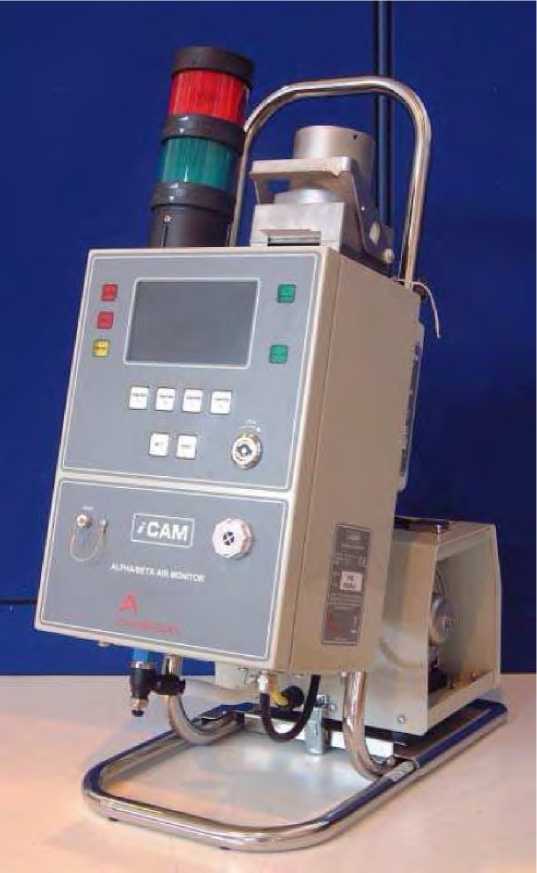

Рис. 1 Фотография общего вида радиометров iCAM

Технические характеристики

Основные метрологические и технические характеристики радиометров объемной активности альфа-, бета-излучающих радионуклидов в воздухе iCAM приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится методом компьютерной графики на титульном листе Руководства по эксплуатации.

Комплектность

В комплект поставки Радиометров объемной активности альфа-, бета- излучающих радионуклидов в воздухе iCAM входят составные части и эксплуатационная документация, указанные в таблице 3.

Таблица3

Поверка

осуществляется в соответствии с документом МП 2101-006-2011 «Радиометры объемной активности альфа-, бета-излучающих радионуклидов в воздухе iCAM. Методика поверки», утвержденном ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», в июне 2011 г.

При первичной поверке применяются:

• эталонные не ниже 2-го разряда по ГОСТ 8.033-96 радиометрические источники:

Лист № 6

Всего листов 6

- альфа-излучения типа 1П9 из радионуклида 239Pu активностью от 4-102 до 2-103 Бк;

- бета-излучения типа 1СО из радионуклидовдг+9! активностью от 4-102 до 2-103 Бк;

• источники бета-излучения специального назначения по ГОСТ 8.033-96 из 90Sr+90Y на

аэрозольных фильтрах диаметром 25 мм типа ICAM/FC активностью от 4-102 до 2-103 Бк;

• источники альфа-излучения специального назначения по ГОСТ 8.033-96 из 241Am на

аэрозольных фильтрах диаметром 25 мм типа ICAM/FC активностью от 4-102 до 2-103 Бк.

При периодической поверке радиометров iCAM применяются:

• эталонные не ниже 2-го разряда по ГОСТ 8.033-96 радиометрические источники:

-альфа-излучения типа 1П9 из 239Pu активностью от 4-102 до 2-103 Бк;

- бета-излучения типа 1СО из 90Sr+90Y активностью от 4-102 до 2-103 Бк.

Сведения о методах измерений

«Радиометры объемной активности альфа-, бета-излучающих радионуклидов в воздухе iCAM» Руководство по эксплуатации.

Нормативные документы

1. ГОСТ 4.59-79       «Система показателей качества продукции. Средства измерений

ионизирующих излучений. Номенклатура показателей ».

2. ГОСТ 27451-87     «Средства измерений ионизирующих излучений. Общие

технические условия».

3. ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»;

Рекомендации к применению

- при выполнении работ по обеспечению безопасных условий и охраны труда, - при осуществлении деятельности в области охраны окружающей среды.
