Источники питания модульные U2723A
| Номер в ГРСИ РФ: | 47715-11 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | Компания "Keysight Technologies, Inc.", США |
Для воспроизведения напряжения и силы постоянного тока с одновременным измерением выходных величин.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47715-11 |
| Наименование | Источники питания модульные |
| Модель | U2723A |
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 35.15 |
| Год регистрации | 2011 |
| Страна-производитель | Малайзия |
| Примечание | 25.08.2014 Изменения в названии организации |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 16.09.2016 |
| Номер сертификата | 43803 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1295 п. 61 от 25.08.2014Приказ 4992 от 16.09.11 п.32 |
Производитель / Заявитель
Фирма "Keysinght Technologies Microwave Products (M) Sdn.Bhd", Малайзия
Малайзия
Bayan Lepas, Free Industrial Zone, 11900 Penang, Malaysia, hhtp://www.agilent.com, тел. (65) 6375-8100
Поверка
| Методика поверки / информация о поверке | МП-249/447-2011 |
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 17 |
| Найдено поверителей | 5 |
| Успешных поверок (СИ пригодно) | 17 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 14.04.2024 |
Поверители
Скачать
| 47715-11: Описание типа СИ | Скачать | 473.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Источники питания модульные U2723A (далее - источники питания) предназначены для воспроизведения напряжения и силы постоянного тока с одновременным измерением выходных величин.
Описание
Источники питания модульные U2723A представляют собой многофункиональные цифровые электроизмерительные приборы, обладающие возможностью автоматического самотестирования, калибровки и самодиагностики. Управление и контроль за режимами работы источников осуществляет встроенный микроконтроллер
На передней панели источников питания расположены:
- светодиодные сигнализирующие индикаторы состояния источника;
- выходные разъемы положительной и отрицательной полярности.
На задней панели источников расположены:
- разъем питания;
- разъем интерфейса USB;
- разъем для дистанционного управления источником.
Источники оснащены цифровыми измерителями тока и напряжения, позволяющими одновременно контролировать оба параметра. Источники обладают низкими значениями нестабильности при изменении нагрузки, а также низким уровнем шумов в нагрузке.
Конструкция источников обеспечивает защиту от перегрузок и короткого замыкания на выходе.
Управление источниками питания осуществляется при помощи внешнего программного обеспечения «Agilent Measurement Manager», установленного на управляющем персональном компьютере, которое позволяет визуализировать в режиме реального времени процесс измерения.
Внешний вид источников с указанием места нанесения знака утверждения типа и мест пломбировки от несанкционированного доступа приведен на рисунках 1 и 2.
Место нанесения знака утверждения типа
Рисунок 1 - Внешний вид лицевой панели источников питания
Место пломбировки

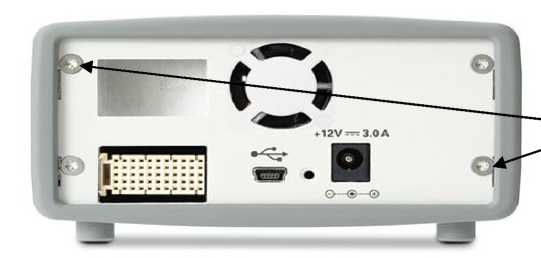

Рисунок 2 - Внешний вид задней панели источников питания
Программное обеспечение
Установка и обработка выходных параметров осуществляется за счет внутреннего программного обеспечения (ПО). Внутреннее ПО источников питания встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.
Идентификационные данные ПО представлены в таблице 1. Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО (идентифи кационный номер) |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
|
ПО для источников питания модульных U2723A |
Agilent U2723A Firmware |
Версия 1.01 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уров-
ню «А» по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики источников приведены в таблицах 2 и 3.
Таблица 2 -Метрологические характеристики источников питания
|
Режим |
Диапазоны воспроизведения/ измерения |
Разрешение |
Пределы допускаемой абсолютной погрешности воспро-изведения/измерения |
|
Воспроизведение напряжения постоянного тока |
± 2 В |
0,1 мВ |
± (0,00075 • U + 1,5 мВ) |
|
± 20 В |
1 мВ |
± (0,0005 • U + 10 мВ) | |
|
Воспроизведение силы постоянного тока |
± 1 мкА |
100 пА |
± (0,00085 • I + 0,85 нА) |
|
± 10 мкА |
1 нА |
± (0,00085 • I + 8,5 нА) | |
|
± 100 мкА |
10 нА |
± (0,00075 • I + 75 нА) | |
|
± 1 мА |
100 нА |
± (0,00075 • I + 750 нА) | |
|
± 10 мА |
1 мкА |
± (0,00075 • I + 7,5 мкА) | |
|
± 120 мА |
20 мкА |
± (0,001 • I + 100 мкА) | |
|
Измерение напряжения постоянного тока |
± 2 В |
0,1 мВ |
± (0,00075 • U + 1,5 мВ) |
|
± 20 В |
1 мВ |
± (0,0005 • U + 10 мВ) |
|
Измерение силы постоянного тока |
± 1 мкА |
100 пА |
± (0,00085 • I + 0,85 нА) |
|
± 10 мкА |
1 нА |
± (0,00085 • I + 8,5 нА) | |
|
± 100 мкА |
10 нА |
± (0,00075 • I + 75 нА) | |
|
± 1 мА |
100 нА |
± (0,00075 • I + 750 нА) | |
|
± 10 мА |
1 мкА |
± (0,00075 • I + 7,5 мкА) | |
|
± 120 мА |
20 мкА |
± (0,001 • I + 100 мкА) | |
|
Примечания U - установленное/измеренное значение напряжения постоянного тока; I - установленное/измеренное значение силы постоянного тока | |||
Таблица 3 -Технические характеристики источников питания
|
Наименование параметра |
Значение |
|
Напряжение питания постоянного тока ЗА |
+ 12 В |
|
Габаритные размеры (длина х ширина х высота), мм, не более: - с амортизаторами - без амортизаторов |
183 х 120 х 66 175 х 105 х 50 |
|
Масса, кг, не более: - с амортизаторами - без амортизаторов |
0,7 0,65 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более |
от 0 до 50 85 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус источника в виде наклейки.
Комплектность
Комплект поставки приведен в таблице 4. Таблица 4
|
Наименование |
Количество, шт. |
|
Источник питания модульный U2723A |
1 |
|
Сетевой адаптер |
1 |
|
Сетевой кабель |
1 |
|
Футляр для съемки соединительных кабеля |
1 |
|
Интерфейсный кабель USB с соединителями Standard A и Мии - В |
1 |
|
Комплект для монтажа в базовый блок |
1 |
|
Краткое руководство по вводу в эксплуатацию |
1 |
|
Краткая справочная карта по модульным устройствам с шиной USB |
1 |
|
Компакт-диск Agilent USB Modular Products Reference CD-ROM |
1 |
|
Компакт-диск Agilent Automation-Read |
1 |
|
Cертификат заводской калибровки |
1 |
|
Защищенный кабель USB, 2 метра (по отдельному заказу) |
1 |
|
Методика поверки МП-245/447-2011 |
1 |
Поверка
осуществляется по документу МП-249/447-2011 «Источники питания модульные U2723A. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУ «РОСТЕСТ-МОСКВА» 12 июля 2011 г.
Основные средства поверки:
- мультиметр 3458A (рег. № 25900-03), пределы измерений напряжения постоянного тока 100 мВ, 1 В, 10 В, 100 В; пределы допускаемой основной погрешности измерений напряжения постоянного тока: для предела измерений 100 мВ ± (2,5^10-6^ Uu + 3,5^10-6^ Unn), где Uu - измеренное значение напряжения постоянного тока, Unn - значение предела измерений напряжения постоянного тока; для предела измерений 1 В ±(1,5-10’6-ии+0,3-10’6-ипп); для предела измерений 10 В ± (0,5^10-6 Uu + 0,0540А ипп); для предела измерений 100 В ± (0,5^10-6 Uu + 0,05^10-6 ипп), пределы измерений силы постоянного тока 100 нА, 1 мкА, 10 мкА, 100 мкА; пределы допускаемой основной погрешности измерений силы постоянного тока: для 100 нА ± (1040-6 • 1и + 40040-6 • 1пп), где 1и - измеренное значение силы постоянного тока, 1пп - значение предела измерений силы постоянного тока; для 1 мкА ± (1040-6 • 1и + 4040-6 • 1пп); для 10 мкА ± (1040-6 • 1и + 740-6 • 1пп); для 100 мкА ± (1040-6 • 1и + 640-6 • 1пп).
Сведения о методах измерений
Источники питания модульные U2723A. Руководство по эксплуатации.
Нормативные документы
1 ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 30 А.
2 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
3 Техническая документация изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Другие Источники питания
