Измерители-калибраторы коэффициента гармоник СК6-20А
| Номер в ГРСИ РФ: | 47721-11 |
|---|---|
| Производитель / заявитель: | ООО "Завод электронной техники" (ЗЭТ), г.Москва |
Измеритель-калибратор коэффициента гармоник СК6-20А (далее - измеритель-калибратор СК6-20А) предназначен для измерений амплитуды и частоты первой гармоники и коэффициента гармоник Кг гармонических сигналов и для воспроизведения гармонических сигналов с заданными нормированными значениями амплитуды и частоты, а также сигналов с заданными нормированными значениями амплитуды и частоты первой гармоники и коэффициента гармоник Кг.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47721-11 |
| Действует | по 19.09.2031 |
| Наименование | Измерители-калибраторы коэффициента гармоник |
| Модель | СК6-20А |
| Модификации |
СК6-20А СК6-20А-01 |
| Приказы |
№1361 от
13.07.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
№1631 от
17.08.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 42ffaeca-73a5-0f68-9568-1032aaa6f64d |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 6684-003-56734062-2011 |
| Класс СИ | 35.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 16.09.2016 |
| Номер сертификата | 43881 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 4992 от 16.09.11 п.38 |
Производитель / Заявитель
ООО «ЗЭТ», РОССИЯ, г. Москва, Зеленоград, Панфиловский пр-кт, дом 10 стр. 1
Россия
Юр.адрес: 124489, Зеленоград, корп.601-А, 2 этаж, факт.адрес Зеленоград, Панфиловский пр-т, д.10 стр.1, E-mail: my@dinfo.ru
Поверка
| Методика поверки / информация о поверке |
ЦЕКВ.411734.010РЭ Измеритель-калибратор коэффициента гармоник СК6-20А . Руководство по эксплуатации. п.4 Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 228 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 30.08.2026 |
Поверители
Скачать
|
47721-11: Описание типа
2022-47721-11.pdf
|
Скачать | 187.3 КБ | |
|
47721-11: Методика поверки
2022-mp47721-11.pdf
Файл устарел
|
Скачать | 88.8 КБ | |
|
47721-11: Описание типа
2026-47721-11.pdf
|
Скачать | 189.3 КБ | |
|
47721-11: Методика поверки
ЦЕКВ.411734.010РЭ
2022-mp47721-11-1.pdf
Файл устарел
|
Скачать | 88.8 КБ | |
|
47721-11: Описание типа
2026-47721-11-1.pdf
|
Скачать | 209.9 КБ | |
|
47721-11: Методика поверки
ЦЕКВ.411734.010РЭ
2022-mp47721-11-2.pdf
|
Скачать | 88.8 КБ |
Описание типа
Назначение
Измеритель-калибратор коэффициента гармоник СК6-20А (далее - измеритель-калибратор СК6-20А) предназначен для измерений амплитуды и частоты первой гармоники и коэффициента гармоник Кг гармонических сигналов и для воспроизведения гармонических сигналов с заданными нормированными значениями амплитуды и частоты, а также сигналов с заданными нормированными значениями амплитуды и частоты первой гармоники и коэффициента гармоник Кг.
Описание
В состав измерителя-калибратора СК6-20А входят блок измерительный СК6-20А и генератор-калибратор гармонических сигналов СК6-122 (регистрационный № 46781-11, свидетельство об утверждении типа № 42621).
Измеритель-калибратор СК6-20А работает под управлением ПЭВМ, на которой установлены операционная система «Windows XP» и программное обеспечение «Клиринг-И».
Принцип действия измерителя-калибратора СК6-20А в режиме измерений основан на цифровой обработке выборок 16-разрядного АЦП большого объема статистическим методом с использованием дискретного преобразования Фурье. При этом обеспечивается определение параметров входного сигнала (модуля и фазы первой и высших гармоник сигнала) при уровне шумов и помех от внешних источников, сравнимых и даже превышающих уровень полезного сигнала.
В режиме воспроизведения сигналов выходной сигнал генератора-калибратора СК6122 поступает на вход блока измерительного СК6-20А, который в случае необходимости (при малых значениях коэффициента гармоник) производит коррекцию этого сигнала.
Блок измерительный измерителя-калибратора СК6-20А выполнен в настольном исполнении, в его конструкции отсутствуют наружные элементы подстройки и регулировки.
Защита от несанкционированного доступа производится нанесением на предприятии-изготовителе специальной пломбы на верхней панели корпуса прибора.
В зависимости от пределов допускаемой абсолютной погрешности измерений коэффициента гармоник Кг измерители-калибраторы СК6-20А выпускаются в двух исполнениях:
- основное исполнение измерителя-калибратора СК6-20А;
- исполнение повышенной точности измерителя-калибратора СК6-20А-01.

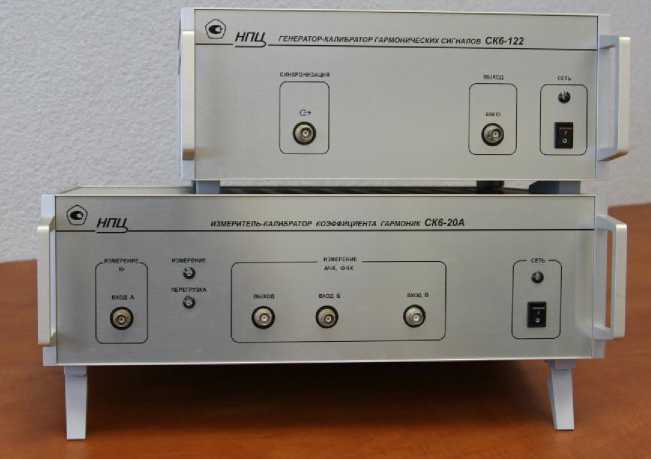

Внешний вид измерителя-калибратора СК6-20А, а также схема пломбирования для защиты от несанкционированного доступа, место нанесения заводского номера и знака утверждения типа приведены на рисунках 1 и 2.
Место нанесения заводского номера

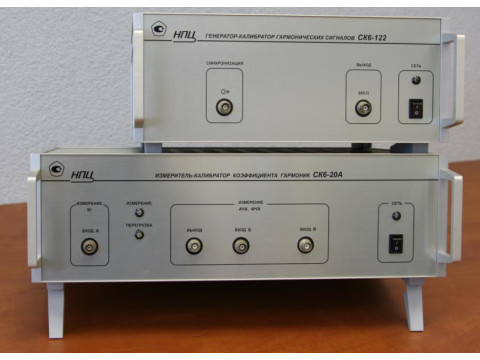

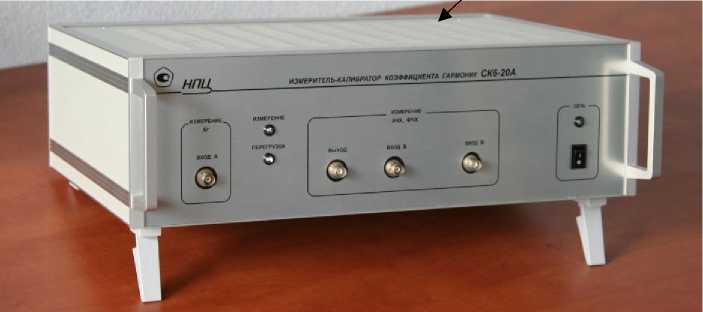

Рисунок 1 - Измеритель-калибратор коэффициента гармоник СК6-20А
Место нанесения знака утверждения типа
Место пломбирования

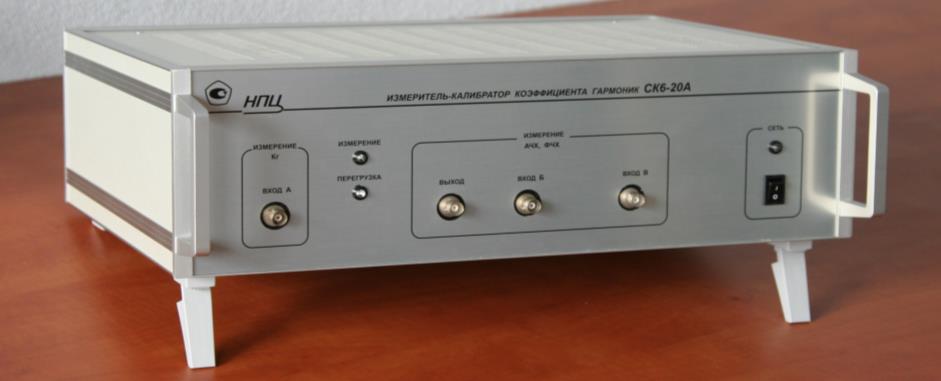

Рисунок 2 - Блок измерительный СК6-20А
Каждый экземпляр измерителя-калибратора СК6-20А имеет заводской номер, расположенный на задней панели корпуса. Заводской номер имеет цифровой формат и наносится с помощью цифровых штампов, травлением, гравированием, типографским или иным пригодным способом.
Нанесения знака поверки не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) измерителя-калибратора СК6-20А «Клиринг-И» включает в себя исполняемый файл CK6_20A.exe, который входит в комплект поставки прибора на компакт-диске и защищен от воздействий хэшированием, а также неизменяемую метрологически значимую часть ПО, которая «зашита» в специализированном процессоре и тоже защищена хэшированием. Процессор находится внутри опломбированного корпуса блока измерительного СК6-20А. По единственному доступному для пользователя интерфейсу (USB) изменение этой части ПО невозможно физически. Калибровочные константы, по-лучаемые при настройке измерителя-калибратора СК6-20А, индивидуальные для каждого экземпляра прибора и влияющие на его метрологические параметры, в ПО не входят.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Клиринг-И» |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор ПО |
8583D7A6 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
По ГОСТ Р 34.11-94 |
Контрольная сумма (хэш-функция) действующей версии исполняемого файла CK6-20A.exe указывается на поставляемом компакт-диске и в формуляре измерителя-калибратора СК6-20А ЦЕКВ.411734.010ФО.
Контрольная сумма (идентификатор) неизменяемой метрологически значимой части ПО указана в элементе меню «О программе» ПО и подлежит проверке при поверках измерителя-калибратора СК6-20А.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений частоты первой гармоники, Гц |
от 1 до 4999403 |
|
Пределы допускаемой абсолютной погрешности измерений частоты первой гармоники, Гц |
±(240-4 -F* + 0,024) |
|
Диапазон измерений амплитуды первой гармоники (максимального значения гармонического сигнала), В |
от 0,01 до 2,0 |
|
Пределы допускаемой относительной погрешности измерений амплитуды первой гармоники, % |
±[0,6 + 0,007<2ДАи-1** - 1)] |
|
Диапазон измерений коэффициента гармоник Кг, % |
от 0,001 до 100 |
|
Наименование характеристики |
Значение | |||||
|
Пределы допускаемой абсолютной погрешности измерений Кг при максимальном значении сигнала от 0,5 до 2,0 В не более значений, которые определяются по приведенным ниже формулам. Аи, В, - измеренное значение амплитуды первой гармоники Исполнение СК6-20А | ||||||
|
Диапазон частот первой гармоники |
Пределы абсолютной погрешности измерений Кг, % | |||||
|
1 - 10 Гц |
± |
0,02 - КГ + |
1 + |
Аи -1,6' АИ |
- °. | |
|
Свыше 10 до 200 Гц |
+ ■ |
0,01 - Кг + |
1 + - |
Аи -1,6 АИ |
- o,«w | |
|
Свыше 0,20 до 20 кГц |
±1 |
0,006 - КГ + |
1 + |
Аи -1,6 Аи |
1 - 0,0008% |
1 |
|
Свыше 20 до 200 кГц |
±- |
0,01 - Кг + |
1 + - |
Аи -1,6 ' Аи |
1 1 )- 0 | |
|
Свыше 200 до 1000 кГц |
± |
0,02 - Кг + |
1 + |
Аи -1,6 ' Аи |
0 | |
|
Пределы допускаемой абсолютной погрешности измерений Кг при амплитуде первой гармоники 1 В не более значений, которые определяются по приведенным ниже формулам. Исполнение СК6-20А-01 | ||||||
|
Диапазон частот первой гармоники |
Пределы абсолютной погрешности измерений Кг, % | |||||
|
От 10 до 100 Гц |
±{0,01- КГ + 0,0003%} | |||||
|
От 0,10 до 20 кГц |
±{0,003- КГ + 0,0003%} | |||||
|
От 20 до 200 кГц |
±{0,006- КГ + 0,001%} | |||||
|
Диапазон воспроизведения частоты гармонического сигнала, Гц |
от 0,1 до 1 • 106 | |||||
|
Дискретность воспроизведения частоты гармонического сигнала, Гц |
0,024 | |||||
|
Пределы допускаемой абсолютной погрешности воспроизведения частоты первой гармоники, Г ц |
±(200-4 •F*** + 0,024) | |||||
|
Диапазон воспроизведения амплитуды первой гармоники на нагрузке (600 ± 1) Ом, В |
от 0,01 до 10 | |||||
|
Наименование характеристики |
Значение |
|
Дискретность воспроизведения амплитуды первой гармоники на нагрузке (600 ± 1) Ом, мВ |
10 |
|
Пределы допускаемой абсолютной погрешности воспроизведения амплитуды первой гармоники на нагрузке (600 ± 1) Ом, В |
± (0,01-А**** + 0,001) |
|
Диапазон воспроизведения коэффициента гармоник Кг, % |
от 0,001 до 100 |
|
Дискретность воспроизведения Кг, % |
0,001 |
|
Пределы допускаемой абсолютной погрешности воспроизведения Кг при амплитуде первой гармоники от 0,5 до 8 В не более значений, которые определяются по приведенным ниже формулам. А - безразмерная величина, численно равная воспроизведенному значению амплитуды первой гармоники, В | |
|
Диапазон частот первой гармоники |
Пределы абсолютной погрешности воспроизведения Кг, % |
|
0,1 - 10 Гц |
±(0,02-Кг + 0,002-А4 + 0,001) % |
|
Свыше 10 до 200 Гц |
±(0,01-Кг + 0,00ГА-1 + 0,001) % |
|
Свыше 0,20 до 20 кГц |
±(0,006-Кг + 0,0003-А4 + 0,0005) % |
|
Свыше 20 до 200 кГц |
±(0,01-Кг + 0,001-А4 + 0,0015) % |
|
где * F - измеренная частота, Гц; * * Аи - численно равно измеренному значению амплитуды первой гармоники, В; * ** f - устанавливаемая частота, Гц; * *** а - устанавливаемая амплитуда первой гармоники, В. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более ширина длина высота |
450 305 290 |
|
Масса, кг, не более |
14 |
|
Рабочие условия применения температура окружающего воздуха, °C относительная влажность воздуха при температуре плюс 25 °C, %, не более атмосферное давление, кПа |
от +10 до +35 80 от 70 до 106,7 |
|
Условия хранения температура окружающего воздуха, °C относительная влажность воздуха при температуре плюс 25 °C, %, не более атмосферное давление, кПа |
от -25 до +55 95 от 70 до 106,7 |
|
Параметры электромагнитной совместимости (помехоэмиссия, помехоустойчивость) |
по ГОСТ Р 51522-99 для оборудования класса Б |
|
Безопасность |
по ГОСТ Р 51350-99 |
|
Степень защиты от поражения электротоком |
класс I по ГОСТ 12.2.007.0-75 |
|
Мощность, потребляемая от сети электропитания 220 В, 50 Гц, В^А, не более |
80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Полный средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на переднюю панель блока измерительного измерителя-калибратора СК6-20А методом шелкографии и на титульный лист руководства по эксплуатации ЦЕКВ.411734.010РЭ типографским способом.
Комплектность
Таблица 5 - Комплектность измерителя-калибратора коэффициента гармоник СК6-20А
|
Наименование |
Количество |
Примечание |
|
Измеритель-калибратор коэффициента гармоник СК6-20А. Блок измерительный ЦЕКВ.411734.010 |
1 | |
|
Измеритель-калибратор коэффициента гармоник СК6-20А-01. Блок измерительный ЦЕКВ.411734.010 |
1 |
По заказу |
|
Генератор-калибратор гармонических сигналов СК6-122 в комплекте согласно его формуляру ЦЕКВ.411648.010ФО |
1 | |
|
Сетевой кабель электропитания |
1 |
1,8 м |
|
Кабель связи с ПЭВМ, интерфейс USB |
1 |
1,8 м |
|
Измеритель-калибратор коэффициента гармоник СК6-20А. Руководство по эксплуатации (с методикой поверки) ЦЕКВ.411734.010РЭ |
1 | |
|
Измеритель-калибратор коэффициента гармоник СК6-20А. Формуляр ЦЕКВ.411734.010ФО |
1 | |
|
Свидетельство о первичной поверке |
1 | |
|
Компакт-диск с ПО «Клиринг-И» |
1 | |
|
Вставка плавкая ВП1-1А-250В ОЮО.480.003ТУ |
4 | |
|
Упаковка |
1 |
Сведения о методах измерений
Методы измерений изложены в документе: Измеритель-калибратор коэффициента гармоник СК6-20А. Руководство по эксплуатации. ЦЕКВ.411734.010РЭ (раздел 2).
Нормативные документы
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.762-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента гармоник.
ТУ 6684-003-56734062-2011. Измерители-калибраторы коэффициента гармоник СК6-20А. Технические условия.
