Аттенюаторы образцовые измерительные АОИ-110
| Номер в ГРСИ РФ: | 47724-11 |
|---|---|
| Категория: | Аттенюаторы |
| Производитель / заявитель: | ООО "Модуль-Т", г.Мытищи |
Для измерения ослабления и коэффициента передачи в радиоэлектронных трактах.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 47724-11 | |||||||||
| Наименование | Аттенюаторы образцовые измерительные | |||||||||
| Модель | АОИ-110 | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 13aed337-f58e-47db-44ab-40476f195e93 | |||||||||
| Испытания |
|
|||||||||
| Год регистрации | 2011 | |||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 19158-73 |
| Класс СИ | 35.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 43813 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 4992 от 16.09.11 п.42 |
Производитель / Заявитель
ООО "Модуль-Т", РОССИЯ, г.Мытищи
Россия
141009, Московская обл., ул.Колонцова, д.22, оф. 5
Поверка
| Методика поверки / информация о поверке | МП 130-01-10 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
47724-11: Описание типа
2011-47724-11.pdf
|
Скачать | 94.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Аттенюатор образцовый измерительный АОИ-110 (далее аттенюатор) предназначен для измерения ослабления и коэффициента передачи в радиоэлектронных трактах.
Описание
Аттенюатор состоит из последовательно соединенных с помощью жесткой коаксиальной линии двух аттенюаторных секций. Внешний вид аттенюатора показан на рисунке 1. Секции аттенюаторов выполнены в виде соединенных последовательно миниатюрных нитрид-танталовых тонкопленочных Т-образных звеньев затухания с фиксированными ослаблениями на сапфировых и алюминиевых подложках. Переключение секций производится прецизионными контактами. Аттенюаторные секции имеют по 4 внутренних звена затухания, включенных последовательно . Вносимое в линию передачи ослабление регулируется ступенями по 1 дБ в диапазоне от 0 до 11 дБ и ступенями по 10 дБ в диапазоне от 0 до 110 дБ. Вход и выход аттенюатора - стандартный, коаксиальный, N типа.

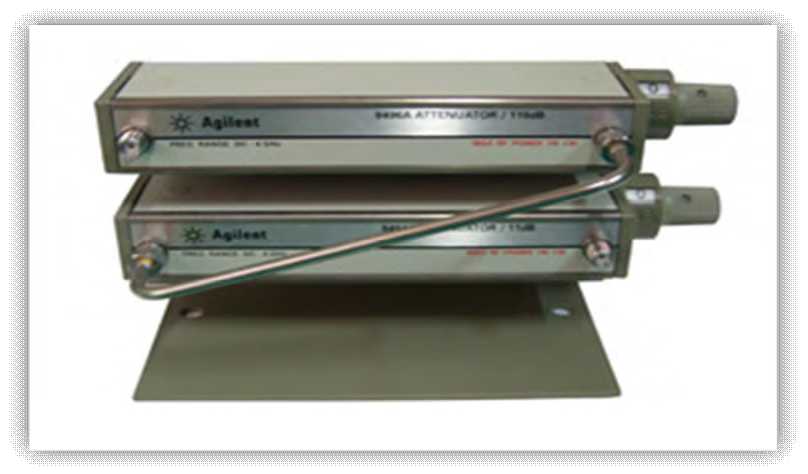

Рисунок 1 - Внешний вид аттенюатора
Технические характеристики
|
Пределы изменения ослабления, дБ |
от 0 до 121 |
|
Шаг изменения ослабления, дБ |
1 и 10 |
|
Допустимое отклонение действительного значения ослабления от номинального, дБ, не более |
0,2 • A, где А - установленное номинальное значение ослабления |
|
Нестабильность действительного значения ослабления в течение срока службы, дБ, не более |
0,03 |
|
Вносимые потери при номинальном ослаблении 0 дБ, дБ, не более |
1,2 + 0,2 • F, где F - рабочая частота в ГГц. |
|
Рабочий диапазон частот, ГГц |
от 0 до 4 |
|
Волновое сопротивление, Ом |
50 |
|
КСВН входа и выхода в диапазоне рабочих ослаблений, не более |
1,5 |
Знак утверждения типа
нано сится на титульный лист руководства по эксплуатации методом компьютерной графики в левом верхнем углу РЭ.
Комплектность
|
Наименование |
Кол-во, шт. |
примечание |
|
Аттенюатор образцовый измерительный АОИ-110 |
1 | |
|
Комплект эксплуатационной документации |
1 | |
|
Методика поверки МП 130-01-10 |
1 |
Поверка
осуществляется по документу «Аттенюатор образцовый измерительный АОИ-110. Методика поверки. МП 130-01-10», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 22 декабря 2010 г.
Основное поверочное оборудование:
- измеритель КСВН панорамный Р2-83, пределы допускаемой о сновной погрешно сти измерения КСВН (К) ±(5 • К+5) %;
- установка высшей точности для измерения ослабления электромагнитных колебаний на фиксированных частотах в диапазоне частот 0-100 МГц (УВТ 52 А-87), диапазон ослаблений 0-120 дБ, погрешность (0,0005 - 0,1) дБ;
- автоматизированная установка ДК1-16, диапазон частот 100 МГц - 4 ГГц, диапазон ослаблений 0-120 дБ, погрешность (0,003 - 0,4) дБ.
Сведения о методах измерений
Сведения отсутствуют.
Нормативные документы
аттенюаторам образцовым измерительным АОИ-110
ГОСТ 19158-73 Аттенюаторы. Технические требования
ГОСТ 8.249-77 Государственная система обеспечения единства измерений. Аттенюаторы коаксиальные и волноводные измерительные. Методы и средства поверки в диапазоне частот от 100 кГц до 17,44 ГГц
Рекомендации к применению
Аттенюаторы применяется при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
