Меры моделей дефектов МКП-8
| Номер в ГРСИ РФ: | 47728-11 |
|---|---|
| Производитель / заявитель: | ООО "НПП "Промприбор", г.Москва |
Для воспроизведения и (или) хранения физической величины заданных геометрических размеров искусственных дефектов на поверхности для проведения поверки, калибровки, настройки и проверки общей работоспособности установки автоматизированной для комплексного неразрушающего контроля колесных пар вагонов СНК КП-8.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47728-11 |
| Действует | по 18.08.2026 |
| Наименование | Меры моделей дефектов |
| Модель | МКП-8 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 08f1a4ee-b700-8ddc-1d3b-0b749105ff67 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | МКП-8.76005454.00 ПС |
| Класс СИ | 27.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИОФИ |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Иванов Вячеслав Семенович |
| Телефон | (8*095) 437-56-33 |
| Факс | 437-31-47 |
| Информация о сертификате | |
| Срок действия сертификата | 16.09.2016 |
| Номер сертификата | 43817 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 4992 от 16.09.11 п.46 |
Производитель / Заявитель
ООО "НПП "Промприбор", РОССИЯ, г.Москва
Россия
105122, а/я 82, юр.адрес 107078, Орликов пер., 6. Тел/факс: (495) 580-37-77, www.npprompribor.ru, E-mail: ndt@npprompribor.ru
Поверка
| Методика поверки / информация о поверке | раздел 11 паспорта МКП-8.76005454.00 ПС |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
47728-11: Описание типа
2021-47728-11.pdf
|
Скачать | 548.8 КБ | |
|
47728-11: Методика поверки
2021-mp47728-11.pdf
|
Скачать | 273.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Меры моделей дефектов МКП-8 (далее по тексту - меры) предназначены для воспроизведения и (или) хранения физической величины заданных геометрических размеров искусственных дефектов на поверхности для проведения поверки, калибровки, настройки и проверки общей работоспособности установки автоматизированной для комплексного неразрушающего контроля колесных пар вагонов СНК КП-8.
Описание
Принцип действия основан на воспроизведении заданных геометрических размеров искусственных дефектов, нанесённых на колесную пару типа РУ1 или РУ1Ш, сформированной в соответствии с ЦВ/3429.
Искусственные дефекты выполнены в виде пропилов и несквозных цилиндрических отверстий со стороны цилиндрических и конических поверхностей, а также на галтельных переходах оси (ИД-О) и на колесе (ИД-К).

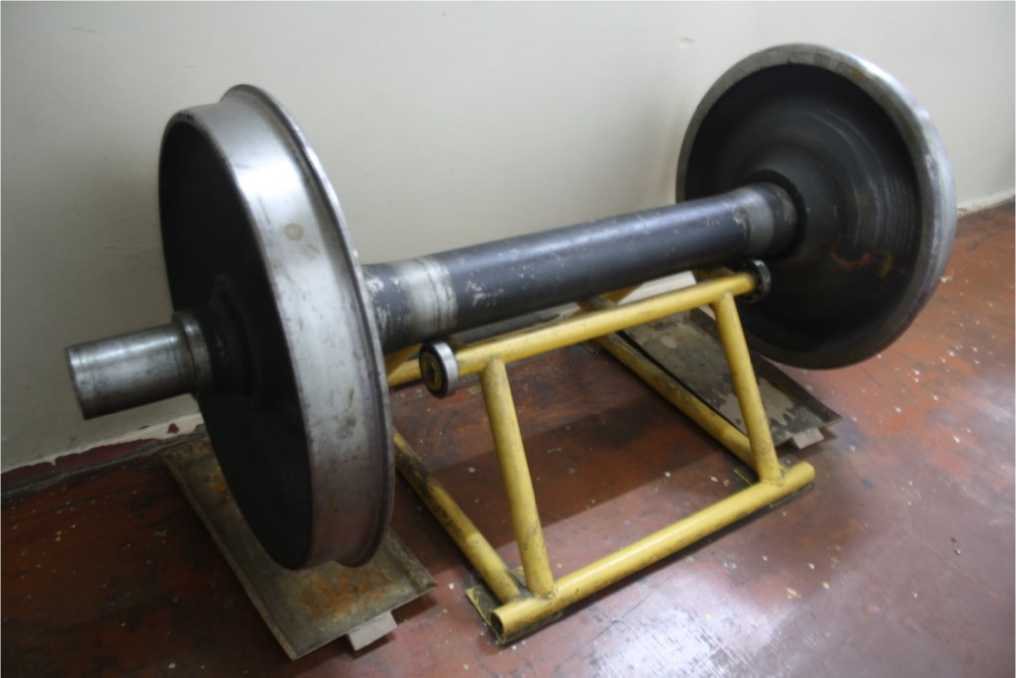

На рисунке 1 представлена фотография общего вида меры.
Рисунок 1 - Общий вид.
Технические характеристики
Метрологические и технические характеристики мер моделей дефектов МКП-8 указанны в таблице 1.
Таблица 1
|
Наименование параметра |
Значение параметра |
|
Скорость продольных ультразвуковых колебаний (УЗК) на частоте 5 МГц при температуре (20 ± 5) °С, м/с |
5940± 50 |
|
Габаритные размеры меры, длина х ширина х высота, мм, не более |
992x992x2220 |
|
Масса, кг, не более |
1400 |
|
Наименование параметра |
Значение параметра |
|
Номинальное значение глубины искусственных дефектов и его | |
|
отклонение, мм: | |
|
ИД-О-1, ИД-О-3, ИД-О-11, ИД-О-12, ИД-О-13; |
3 ± 0,2 |
|
ИД-О-2, ИД-О-14, ИД-О-15; |
5 ± 2 * |
|
ИД-О-4, ИД-О-7; |
1,5 ± 0,1 |
|
ИД-О-5, ИД-О-8, ИД-О-9, ИД-О-10; |
2 ± 0,2 |
|
ИД-О-6; |
4 ± 0,2 |
|
ИД-К-1, |
82 ± 0,2 |
|
ИД-К-2; |
82 ± 0,1 |
|
ИД-К-3, |
100 ± 0,2 |
|
ИД-К-4 |
72 ± 0,2 |
|
ИД-К-5 |
68 ± 0,2 |
|
ИД-К-6, ИД-К-13; |
3 ± 0,5 |
|
ИД-К-7 |
5 ± 0,2 |
|
ИД-К-8, ИД-К-9, ИД-К-10, ИД-К-11, ИД-К-12 |
15 ± 0,1 |
|
ИД-К-14 |
2 ± 0,1 |
|
Пределы допускаемой абсолютной погрешности измерения глубины | |
|
ИД-О и ИД-К, мм: |
± 0,05 |
|
Номинальное значение диаметра ИД-О и ИД-К и его отклонение, мм: | |
|
ИД-О-2, ИД-О-14, ИД-О-15; |
5,5 ± 2 * |
|
ИД-К-1, ИД-К-2, ИД-К-3, ИД-К-4, ИД-К-5; |
5 ± 0,1 |
|
ИД-К-7, ИД-К-8, ИД-К-9, ИД-К-10, ИД-К-11, ИД-К-12; |
4 ± 0,1 |
|
ИД-К-13; |
7 ± 0,1 |
|
ИД-К-14. |
3 ± 0,1 |
|
Пределы допускаемой абсолютной погрешности измерения диаметра | |
|
ИД-О и ИД-К, мм: |
± 0,01 |
|
Номинальное значение расстояния от ближнего торца оси меры до | |
|
ИД-О и его отклонение для меры, выполненной в виде оси типа | |
|
РУ1Ш, мм: | |
|
ИД-О-1, ИД-О-2, ИД-О-9; |
160 ± 2 |
|
ИД-О-3, ИД-О-7, ИД-О-8; |
285 ± 5 |
|
ИД-О-4; |
410 ± 10 |
|
ИД-О-5, ИД-О-6; |
490 ± 10 |
|
ИД-О-10 |
80 ± 2 |
|
ИД-О-11 |
812 ± 5 |
|
ИД-О-12 |
1108± 10 |
|
ИД-О-13 |
220 ± 2 |
|
ИД-О-14 |
366 ± 2 |
|
ИД-О-15 |
426 ± 2 |
|
Наименование параметра |
Значение параметра |
|
Номинальное значение расстояния от ближнего торца оси меры до | |
|
ИД-О и его отклонение для меры, выполненной в виде оси типа РУ1, | |
|
мм: | |
|
ИД-О-1, ИД-О-2, ИД-О-9; |
200 ± 2 |
|
ИД-О-3, ИД-О-7, ИД-О-8; |
325 ± 5 |
|
ИД-О-4, ИД-О-5, ИД-О-6; |
530 ± 10 |
|
ИД-О-10; |
120 ± 2 |
|
ИД-О-11; |
852 ± 5 |
|
ИД-О-12; |
1147± 10 |
|
ИД-О-13; |
259 ± 2 |
|
ИД-О-14; |
405 ± 2 |
|
ИД-О-15. |
465 ± 2 |
|
Пределы допускаемой абсолютной погрешности измерения | |
|
расстояния от ближнего торца оси меры до ИД-О, мм |
± 1 |
|
Номинальное значение расстояния от поверхности ввода УЗ до | |
|
ИД-К (или от базовой поверхности) и его отклонение, мм: | |
|
ИД-К-1 |
10 ± 0,5 |
|
ИД-К-2 |
30 ± 0,5 |
|
ИД-К-3 |
15 ± 0,2 |
|
ИД-К-4 |
70 ± 0,2 |
|
ИД-К-5 |
125 ± 0,2 |
|
ИД-К-6 |
126 ± 2 |
|
ИД-К-7 |
(Н/2) ± 0,5, |
|
где Н - высота обода | |
|
ИД-К-8 |
49 ± 1 |
|
ИД-К-9 |
38 ± 1 |
|
ИД-К-10 |
27 ± 1 |
|
ИД-К-11 |
16 ± 1 |
|
ИД-К-12 |
6 ± 1 |
|
ИД-К-13 |
70 ± 0,1 |
|
ИД-К-14 |
16 ± 0,5 |
|
Коэффициент выявляемости Кд (измеряемый с помощью | |
|
дефектоскопа УД4-76 по контрольному образцу №2 из комплекта | |
|
КОУ-2, где диаметр отражателя 6 мм, глубина залегания отражателя | |
|
44 мм) для меры, выполненной в виде оси типа РУ1Ш, дБ: | |
|
ИД-О-1; |
20 ± 6 |
|
ИД-О-2, ИД-О-9; |
18 ± 6 |
|
ИД-О-3, ИД-О-4; |
30 ± 6 |
|
ИД-О-5 |
28 ± 6 |
|
ИД-О-6 |
44 ± 6 |
|
ИД-О-7 |
19 ± 6 |
|
ИД-О-8 |
26 ± 6 |
|
ИД-О-10 |
7 ± 6 |
|
ИД-О-11 |
24 ± 6 |
|
ИД-О-12 |
22 ± 6 |
|
ИД-О-13 |
15 ± 6 |
|
ИД-О-14, ИД-О-15 |
31 ± 6 |
|
Наименование параметра |
Значение параметра |
|
Коэффициент выявляемости Кд (измеряемый с помощью дефектоскопа УД4-76 по контрольному образцу №2 из комплекта КОУ-2, где диаметр отражателя 6 мм, глубина залегания отражателя 44 мм) для меры, выполненной в виде оси типа РУ1, дБ: ИД-О-1; |
23 ± 6 |
|
ИД-О-2; |
20 ± 6 |
|
ИД-О-3; |
32 ± 6 |
|
ИД-О-4; |
30 ± 6 |
|
ИД-О-5, ИД-О-9; |
28 ± 6 |
|
ИД-О-6; |
47 ± 6 |
|
ИД-О-7; |
19 ± 6 |
|
ИД-О-8; |
18 ± 6 |
|
ИД-О-10; |
10 ± 6 |
|
ИД-О-11; |
24 ± 6 |
|
ИД-О-12; |
22 ± 6 |
|
ИД-О-13; |
15 ± 6 |
|
ИД-О-14, ИД-О-15. |
31 ± 6 |
|
Коэффициент выявляемости Кд (измеряемый с помощью дефектоскопа УД4-76 по контрольному образцу №2 из комплекта КОУ-2, где диаметр отражателя 6 мм, глубина залегания отражателя 44 мм) для меры, выполненной в виде колеса, дБ: ИД-К-1; |
- 23 ± 6 |
|
ИД-К-2; |
- 25 ± 6 |
|
ИД-К-3; |
- 22 ± 6 |
|
ИД-К-4; |
- 7 ± 6 |
|
ИД-К-5. |
- 1 ± 6 |
|
Коэффициент выявляемости Кд (измеряемый с помощью дефектоскопа УД4-76 по контрольному образцу МД4-0-25 из комплекта КМД4-У, где диаметр отражателя 3,2 мм, глубина залегания отражателя 90 мм) для меры, выполненной в виде колеса, дБ: ИД-К-6; |
20 ± 6 |
|
ИД-К-7; |
31 ± 6 |
|
ИД-К-8, ИД-К-9; |
18 ± 6 |
|
ИД-К-10; |
17 ± 6 |
|
ИД-К-11; |
20 ± 6 |
|
ИД-К-12; |
21 ± 6 |
|
ИД-К-14. |
8 ± 6 |
|
Коэффициент выявляемости КД (измеряемый с помощью опорного сигнала, дважды обошедшего поверхность катания) для меры, выполненной в виде колеса, дБ: ИД-К-13. |
0 ± 6 |
|
Условия эксплуатации |
УХЛ 4 по ГОСТ 15150 для диапазона рабочих температур воздуха от 1 до 35 °С |
|
Средний срок службы меры |
15 лет |
|
* - отражающая способность ИД-О-2, ИД-О-14, ИД-О-15 эквивалентна пропилу глубиной 3 мм, который выполнен на диске по схеме контроля DR3.1 согласно СТО РЖД 1.11.002-2008. | |
Знак утверждения типа
наносится на титульном листе паспорта типографским методом.
Комплектность
Комплект поставки меры приведен в таблице 2.
Таблица 2
|
Условные обозначения |
Наименования |
Количество |
|
Мера моделей дефектов МКП-8 в составе: | ||
|
УС086-13.00.004 |
УЗ Ось |
1 шт.* |
|
УС086-13.00.003 |
УЗ Ось |
1 шт.* |
|
УС086-13.00.001 |
УЗ колесо |
1шт. |
|
МКП-8.76005454.00 ПС |
Паспорт |
1 экз. |
|
* - количество и тип оси определяется потребителем при заказе | ||
Сведения о методах измерений
Используется для прямых измерений в соответствии с методикой, изложенной в руководстве по эксплуатации КП-8.23535778.001.10 РЭ «Установка автоматизированная для комплексного неразрушающего контроля колесных пар вагонов СНК КП-8».
Нормативные документы
МКП-8.76005454.00 ПС Паспорт. Мера моделей дефектов МКП-8.
Рекомендации к применению
Меры моделей дефектов МКП-8 могут применяться при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
