Нивелиры оптические POL10, POL15
| Номер в ГРСИ РФ: | 47753-11 |
|---|---|
| Категория: | Нивелиры |
| Производитель / заявитель: | Фирма "HILTI Corporation", Швейцария |
Для измерения превышений методом геометрического нивелирования по вертикальным рейкам.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47753-11 |
| Действует | по 16.09.2016 |
| Наименование | Нивелиры оптические |
| Модель | POL10, POL15 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 140d0f8a-7e5f-09d7-e5a1-fdc1d4014596 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 27.02 |
| Год регистрации | 2011 |
| Страна-производитель | Лихтенштейн |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 16.09.2016 |
| Номер сертификата | 43845 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 4992 от 16.09.11 п.74 |
Производитель / Заявитель
Фирма "Hilti Corporation", ЛИХТЕНШТЕЙН
Лихтенштейн
LI-9494 Schaan, Liechtenstein тел. +423/234 21 11, факс +423/234 29 65
Поверка
| Методика поверки / информация о поверке | МП РТ 1546-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 526 (97%) |
| Неуспешных поверок (СИ непригодно) | 19 (3 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
47753-11: Описание типа
2011-47753-11.pdf
|
Скачать | 116.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Нивелиры оптические POL 10, POL 15 (далее - нивелиры) предназначены для измерения превышений методом геометрического нивелирования по вертикальным рейкам.
Описание
Принцип действия нивелира основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового оптико-механического компенсатора с воздушным демпфером.
Измерение превышений состоит в суммировании разностей отсчетов (проекция визирной оси на нивелирную рейку) по нивелирным рейкам, установленных на каждых двух последовательных точках, расположенных по некоторой линии и образующей нивелирный ход.
Основными частями нивелира являются зрительная труба с компенсатором, несъемная подставка (трегер) с тремя подъемными винтами и вертикальная осевая система. Приведение нивелира в рабочее положение осуществляется по круглому установочному уровню. Наведение в горизонтальной плоскости на нивелирную рейку осуществляется с помощью бесконечного наводящего винта без зажимного устройства. Нивелир имеет горизонтальный лимб для угловых измерений и дальномерные нити для измерения расстояний. Снятие отсчета по рейке выполняется визуально. При работе используются рейки нивелирные РН-3, РН-10 по ГОСТ 10528-90.
Выпускаемые нивелиры POL 10 и POL 15 отличаются внутренним строением объектива зрительной трубы.

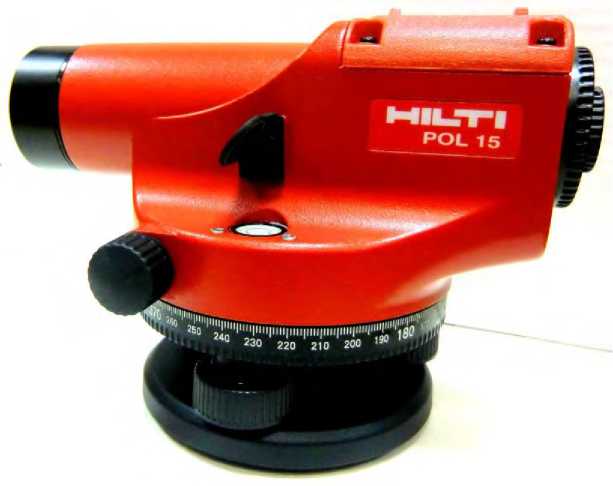

Общий вид нивелира показан на рисунке 1.
Технические характеристики
Метрологические и технические характеристики нивелиров приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
POL 10 |
POL 15 |
|
Увеличение зрительной трубы, крат, не менее: |
20 |
28 |
|
Диаметр входного зрачка зрительной трубы, мм, не менее: |
30 |
36 |
|
Наименьшее расстояние визирования, м, не более: |
0,65 | |
|
Угловое поле зрения зрительной трубы, не менее: |
1°20' | |
|
Цена деления круглого установочного уровня, '/2 мм: |
8+1,2 | |
|
Диапазон работы компенсатора, ', не менее: |
±15 | |
|
Допускаемое СКО установки линии визирования, ", не более: |
0,5 | |
|
Коэффициент нитяного дальномера |
100+1 | |
|
Значение постоянного слагаемого нитяного дальномера, м: |
0+0,1 | |
|
Диапазон измерений горизонтальных углов, °: |
0 - 360 | |
|
Цена деления горизонтального лимба, °: |
1 | |
|
Допускаемое СКО измерения превышения на 1 км двойного хода при длине визирного луча 30 м, мм, не более: |
2,0 |
1,5 |
|
Диапазон рабочих температур,°С: |
от -20 до +50 | |
|
Диапазон температуры хранения, °С: |
от -30 до +60 | |
|
Габаритные размеры, ДхШхВ, мм, не более: |
190 х 130 х 136 | |
|
Масса, кг, не более: |
1,8 | |
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и наклейкой на корпус нивелира.
Комплектность
Комплектность нивелира указана в таблице 2.
Таблица 2
|
Комплект поставки |
Количество, шт. |
|
Нивелир |
1 |
|
Транспортировочный футляр |
1 |
|
Юстировочный ключ |
1 |
|
Юстировочная шпилька |
1 |
|
Нитяной отвес |
1 |
|
Руководство по эксплуатации на русском языке |
1 |
Поверка
осуществляется по документу МП РТ 1546-2011 «Нивелиры оптические POL 10, POL 15.
Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 11 мая 2011г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- Теодолит точный типа Т2 ГОСТ 10529-86, СКП измерения углов не более 2";
- Экзаменатор с ценой деления не более 1" по ГОСТ 13012-67;
- Рейка нивелирная типа РН-3 по ГОСТ 10528-90,
ПГ метрового интервала не более ± 0,5 мм.
Сведения о методах измерений
Методика измерений нивелиром приведена в разделе 7 «Эксплуатация» в документе
«Нивелиры оптические POL 10, POL 15. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 8.016-81 «Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла»;
2. Документация фирмы-изготовителя «Нивелиры оптические POL 10, POL 15.
Руководство по эксплуатации».
Рекомендации к применению
Выполнение измерений при осуществлении геодезической и картографической деятельности.
