Измерители параметров изоляции DELTA2000, DELTA3000, DELTA4000
| Номер в ГРСИ РФ: | 47770-11 |
|---|---|
| Производитель / заявитель: | Фирма "Megger Ltd.", Великобритания |
Для измерения: электрической емкости высоковольтной изоляции; тангенса угла диэлектрических потерь изоляции; напряжения переменного тока; силы переменного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47770-11 |
| Действует | по 18.08.2021 |
| Наименование | Измерители параметров изоляции |
| Модель | DELTA2000, DELTA3000, DELTA4000 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e38632d6-aa77-9add-8fd9-bba7100f6d8a |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.02 |
| Год регистрации | 2011 |
| Страна-производитель | Швеция |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 16.09.2016 |
| Номер сертификата | 43865 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 4992 от 16.09.11 п.94 |
Производитель / Заявитель
Фирма "Megger Ltd.", СОЕДИНЕННОЕ КОРОЛЕВСТВО
Швеция
Archcliffe Road Dover Kent, CT 17 GEN England, тел. +90) 1304502243, факс +44 (0) 1304207342, www.megger.com, E-mail: Legal@megger.com
Поверка
| Методика поверки / информация о поверке | МП 47770-11 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 76 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
47770-11: Описание типа
2016-47770-11.pdf
|
Скачать | 351.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Измерители параметров изоляции DELTA2000, DELTA3000, DELTA4000 предназначены для измерения:
- электрической емкости высоковольтной изоляции;
- тангенса угла диэлектрических потерь изоляции;
- напряжения переменного тока;
- силы переменного тока.
Описание
Принцип действия измерителей основан на измерении токов в плечах мостовой измерительной схемы. Измерители представляет собой уравновешенный четырехплечий трансформаторный мост, в диагональ которого включен источник напряжения, два плеча образованы дифференциальным трансформатором тока (трансформатором отношения), третье плечо образует газонаполненный эталонный конденсатор (C0), четвертое - измеряемая емкость (CX). Уравновешивание моста производится переключением витков обмоток трансформатора.
Измерители являются цифровыми приборами, оснащенными микро-ЭВМ. Микропроцессор осуществляет процессы управления, измерения, уравновешивания моста. Непосредственно измеряемыми параметрами являются электрическая емкость, тангенс угла диэлектрических потерь, сила и напряжение переменного тока. Остальные параметры определяются путем цифровой обработки измерительной информации микропроцессором по известным в электротехнике алгоритмам. Результаты измерений индицируются на ЖК-дисплее.
Основные узлы измерителей: источник питания, дифференциальный трансформатор тока, нуль-детектор, микро-ЭВМ, схема управления, схема интерфейсов.
Измерители снабжены схемой автоматической компенсации помех для обеспечения работы в распределительных устройствах напряжением до 765 кВ. приборы могут включаться в измерительную цепь по «прямой» и «перевернутой» схеме измерения.
Измерители состоят из двух блоков: управления и питания.
Конструктивно приборы размещены в закрытых металлических корпусах с крышками, закрывающими панели управления и ручками для переноски, за исключением модификации DELTA4000, которая размещена в изолирующем корпусе из противоударного пластика.
На верхней панели измерителей расположены ЖК-дисплей с подсветкой, индикаторы режимов работы, мембранная клавиатура. На правых боковых панелях размещены разъемы для соединительных кабелей. Для связи с ПК измерители оснащены интерфейсами USB и RS-232.
Измерители выпускаются в трех модификациях DELTA2000, DELTA3000, DELTA4000, отличающихся друг от друга функциональностью, погрешностями измерений, комплектностью и конструктивными особенностями.
Модификации DELTA2000, DELTA3000 при оснащении их блоком TTR300D, позволяющим проводить измерения в трехфазных сетях, обозначаются DELTA2100, DELTA3100 соответственно.
Измерители DELTA4000 выпускаются в двух вариантах:
1) с возможностью подключения внешнего ПК - DELTA4110, состоящего из блока управления DELTA4100 и блока питания DELTA4010;
2) с встроенным ПК - DELTA4310, состоящего из блока управления DELTA4300 и блока питания DELTA4010.
Питание измерителей - от сети переменного тока.

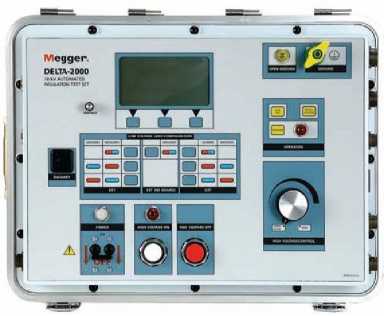

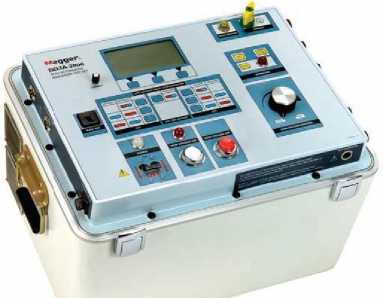

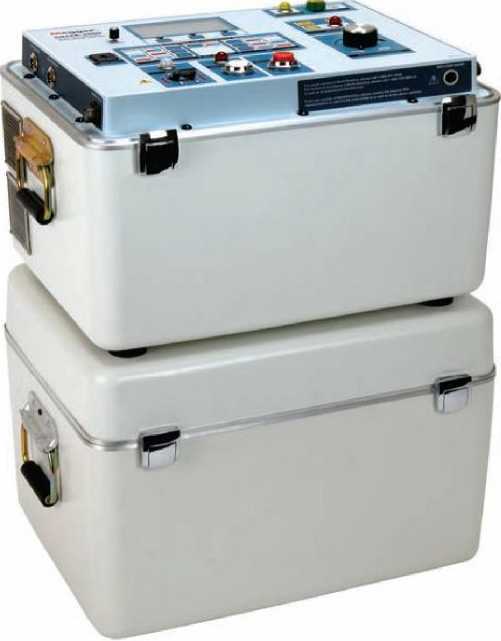

DELTA2000
DELTA2000
I
DELTA2000

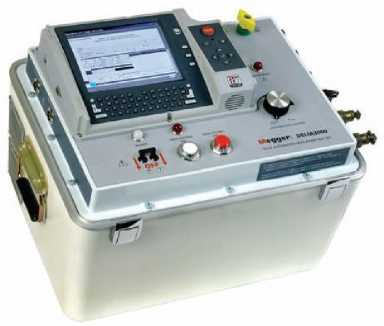

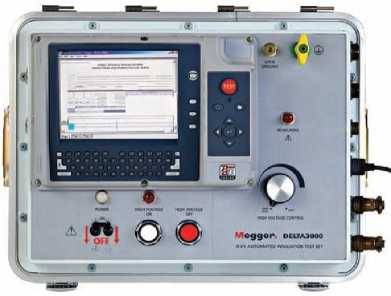

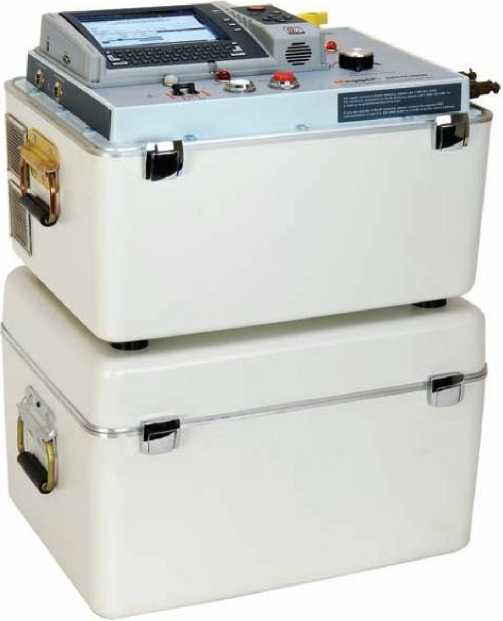

DELTA3000
DELTA3000
DELTA3000
Блок TTR300D к DELTA2100 для работы в трехфазных цепях

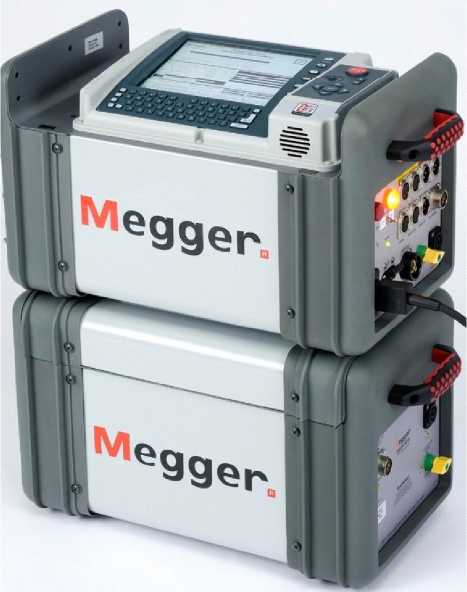

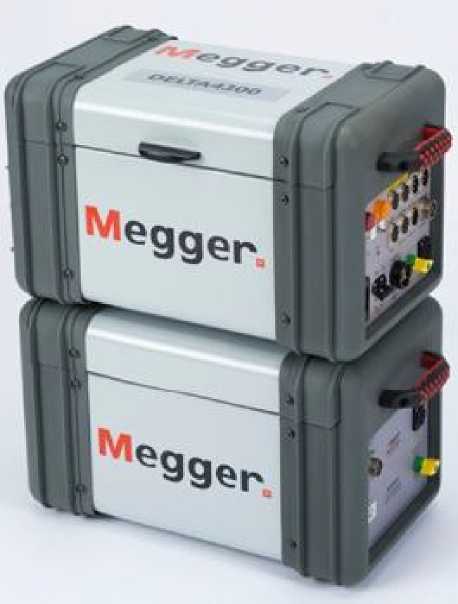

DELTA4000
DELTA4000
Программное обеспечение
Измерители DELTA2000, DELTA3000, DELTA4000 имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО (PowerDB) применяется для связи с компьютером через интерфейсы USB, RS-232. Оно представляет собой программу, позволяющую сохранять установки и параметры измерений для различных видов изоляции; проводить быструю оценку и сравнения результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
DELTA2000 |
Внутрен нее |
Микропрограмма |
2.0.563 |
- |
md5 |
|
Внешнее |
PowerDB Lite |
_ |
- |
md5 | |
|
DELTA3000 |
Внутрен нее |
Микропрограмма |
2.0.563 |
- |
md5 |
|
Внешнее |
PowerDB |
_ |
- |
md5 | |
|
DELTA4000 |
Внутрен нее |
Микропрограмма |
2.0.563 |
- |
md5 |
|
Внешнее |
PowerDB Pro |
_ |
- |
md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «C» в соответствии с МИ 3286-2010.
Технические характеристики
Таблица 2 - Метрологические и технические характеристики измерителей DELTA2000,
DELTA3000, DELTA4000
|
Характеристика |
Параметр | ||
|
DELTA2000 |
DELTA3000 |
DELTA4000 | |
|
Диапазон выходного напряжения переменного тока, кВ |
от 0 до 12 | ||
|
Диапазон измерений электрической емкости |
от 1 пФ до 1,1 мкФ |
от 1 пФ до 1,1 мкФ |
от 0 до 100 мкФ |
|
Пределы допускаемой погрешности измерения электрической емкости |
± (0,005Хизм. + 2 пФ) по «прямой» схеме измерений ± (0,005Хизм. + 6 пФ) по «перевернутой» схеме измерений |
± (0,005Хизм. + 2 пФ) по «прямой» схеме измерений ± (0,005Хизм. + 6 пФ) по «перевернутой» схеме измерений |
± (0,005Хизм. + 1 пФ) |
|
Диапазон измерений тангенса угла диэлектрических потерь |
от 0,01 до 100 % |
от 0,01 до 100 % |
от 0,01 до 100 % |
|
Пределы допускаемой погрешности измерения тангенса угла диэлектрических потерь |
± (0,02Хизм. + 0,0005 Хк.) |
± (0,02Хизм. + 0,0005 Хк.) |
± (0,005Хизм. + 0,0002Хк.) |
|
Диапазон измерений напряжения переменного тока, В |
от 250 до 12000 |
от 250 до 12000 |
от 25 до 12000 |
|
Пределы допускаемой погрешности измерения напряжения переменного тока |
± (0,01Хизм. + 1 е.м.р.) |
± (0,01Хизм. + 1 е.м.р.) |
± (0,01Хизм. + 1 е.м.р.) |
|
Диапазон измерений силы переменного тока, А |
от 0 до 5 |
от 0 до 5 |
от 0 до 5 |
|
Характеристика |
Параметр | ||
|
DELTA2000 |
DELTA3000 |
DELTA4000 | |
|
Пределы допускаемой погрешности измерения силы переменного тока |
± (0,01Хизм. + 1 е.м.р.) |
± (0,01Хизм. + 1 е.м.р.) |
± (0,01Хизм. + 1 е.м.р.) |
|
Напряжение сети питания, В |
от 90 до 265 |
120/230 |
от 100 до 240 |
|
Частота сети питания, Гц |
50/60 |
50/60 |
50/60 |
|
Г абаритные размеры, мм, (длинахширинахвысота) - блок управления; - блок питания |
559х406х406 559x406x406 |
559x406x406 559x406x406 |
460x290x290 460x290x290 |
|
Масса, кг - блок управления; - блок питания |
33 29 |
33 29 |
14 (15) 22 |
|
Рабочие условия применения: - температура окружающего воздуха, ОС - относительная влажность воздуха, % |
от 0 до + 50 до 90 без конденсации |
от 0 до + 50 до 90 без конденсации |
от 0 до + 50 до 90 без конденсации |
где Хизм. - измеренная величина.
Хк. - значение предела измерений е.м.р. - единица младшего разряда.
Знак утверждения типа
наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Комплектность
|
"аблица 3 - Комплектность (основной комплект поставки) | |||
|
№ п/п |
Наименование |
Количество |
Примечание |
|
1 |
Измеритель DELTA |
1 | |
|
2 |
Комплект кабелей для измерений |
2 |
Для высокого и низкого напряж. |
|
3 |
Комплект межблочных кабелей |
1 | |
|
4 |
Кабель питания |
1 | |
|
5 |
Кабель заземления |
1 | |
|
6 |
Адаптер питания 230 В |
1 | |
|
7 |
USB-принтер |
1 |
DELTA3000 и DELTA4000 |
|
8 |
Кабель для принтера |
1 |
DELTA3000 и DELTA4000 |
|
9 |
Кабель интерфейса RS-232 |
1 |
Только для DELTA2000 |
|
№ п/п |
Наименование |
Количество |
Примечание |
|
10 |
Блок TTR300D |
1 |
Только для DELTA2100 и DELTA3100 |
|
11 |
CD-диск c ПО PowerDB LITE для MS Windows |
1 |
Только для DELTA2000 |
|
12 |
CD-диск c ПО ПО PowerDB для MS Windows |
1 |
Для DELTA3000 ограничение по времени использования |
|
13 |
CD-диск c ПО ПО PowerDB для MS Windows |
DELTA4000 | |
|
14 |
Чемодан для транспортировки |
1 | |
|
15 |
Руководство по эксплуатации |
1 | |
|
16 |
Методика поверки |
1 |
|
"аблица 4 - Комплектность (опциональная поставка) | |||
|
№ п/п |
Наименование |
Количество |
Примечание |
|
1 |
CD-диск c ПО PowerDB для MS Windows |
1 |
DELTA2000 и DELTA3000 Полная версия |
|
2 |
CD-диск c ПО ПО PowerDB Pro для MS Windows |
1 |
DELTA4000 |
|
3 |
Конденсатор 10 нФ, 10 кВ |
1 | |
|
4 |
Конденсатор 100 пФ, 10 кВ |
1 | |
|
5 |
Конденсатор 1000 пФ, 10 кВ |
1 | |
|
6 |
Ячейка для испытаний масел |
1 | |
|
7 |
Зажимы |
2 | |
|
8 |
Высоковольтный провод длиной 7,6 м |
2 | |
|
9 |
Сумка для кабелей |
1 | |
Поверка
осуществляется по документу МП 47770-11 «Измерители параметров изоляции DELTA2000, DELTA3000, DELTA4000. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в июле 2011 г.
Средства поверки: блок поверки из комплекта измерителя параметров изоляции «Тангенс-2000» (± 0,2 %; ± (5-10-5 + 0,003D); мера емкости образцовая Р597 с номинальным значением 1 мкФ (кл. т. 0,1); вольтметр переменного тока В3-60 (± (0,035 - 0,1) %); магазин сопротивлений МСР-63 (кл. т. 0,05).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные документы
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
3. ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная
схема для средств измерений электрической емкости.
4. ГОСТ 8.019-85 ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений тангенса угла потерь.
5. Техническая документация фирмы «Megger Limited», Великобритания.
Рекомендации к применению
- «выполнении работ по обеспечению безопасных условий и охраны труда»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
