Измерители параметров выключателей EGIL
| Номер в ГРСИ РФ: | 47774-11 |
|---|---|
| Производитель / заявитель: | Фирма "Megger Ltd.", Великобритания |
Для измерения: силы тока в катушке выключателя; времени срабатывания выключателя; перемещения контактов выключателя (опция).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47774-11 |
| Действует | по 18.08.2026 |
| Наименование | Измерители параметров выключателей |
| Модель | EGIL |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ce329cd2-de3f-009f-c0cc-706aa350d717 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.01 |
| Год регистрации | 2011 |
| Страна-производитель | Швеция |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 16.09.2016 |
| Номер сертификата | 43869 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 4992 от 16.09.11 п.98 |
Производитель / Заявитель
Фирма "Megger Sweden AB", ШВЕЦИЯ
Швеция
Eldarvagen 4, Box 2970, SE-187 29 TABY, Sweden. Тел. +46 8 510 195 00 Факс +46 8 510 195 95 www.megger.com
Поверка
| Методика поверки / информация о поверке | МП 47774-11 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 189 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
47774-11: Описание типа
2016-47774-11.pdf
|
Скачать | 111.7 КБ | |
|
47774-11: Методика поверки
2021-mp47774-11.pdf
|
Скачать | 401.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Измерители параметров выключателей EGIL (далее - измерители) предназначены для измерения:
- силы тока в катушке выключателя;
- времени срабатывания выключателя;
- перемещения контактов выключателя (опция).
Описание
Принцип действия измерителя параметров выключателей EGIL основан на использовании микропроцессора, задающего цикл измерений - последовательность включений и выключений проверяемого выключателя и управляющим процессом измерения.
Вид измерений задается оператором через меню с помощью кнопок и ручек на панели управления. В окне ЖК-дисплея выводятся установки и результаты измерений. После выполнения каждого цикла измерений результаты распечатываются встроенным принтером.
Сила тока в катушках выключателя измеряется с помощью встроенного изолированного токового шунта. Для измерения времени срабатывания выключателя приборы оснащены двумя независимыми каналами измерения напряжения AUX 1 и AUX 2. При комплектации измерителя измерительными преобразователями перемещения с выходами по току или напряжению (опция) каналы AUX 1 и AUX 2 могут использоваться для измерения хода и скорости перемещения кон-
тактов.
Основные узлы измерителей: блок питания, микропроцессор, схема задания последовательности измерения, модули АЦП/ЦАП, модуль связи, ЖК-дисплей, клавиатура, принтер.
Для связи с персональным компьютером измерители EGIL оснащаются интерфейсами USB либо RS-232.

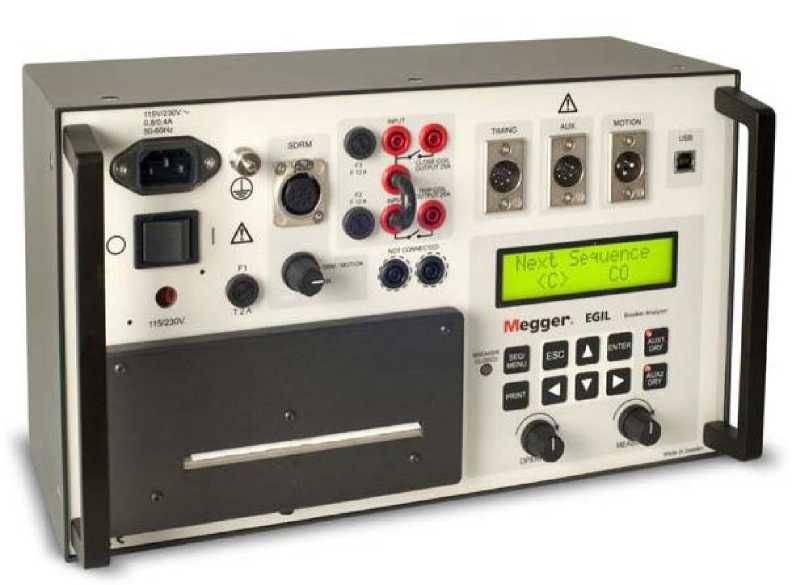

Конструктивно измерители выполнены в металлическом корпусе с ручками для переноски, на верхней панели которого расположены все органы управления, индикации и коммутации.
Питание - от сети переменного тока.
Программное обеспечение
Измерители имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО (CABA Win) применяется для связи с компьютером через интерфейсы USB, RS-232. Оно представляет собой программу, позволяющую сохранять установки и параметры измерений для различных типов выключателей; проводить быструю оценку и сравнения результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
EGIL |
Внутреннее |
Микропрограмма |
R03.A.01 |
- |
md5 |
|
Внешнее |
CABA Win |
3.1.0 |
- |
md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «C» в соответствии с МИ 3286-2010.
Технические характеристики
Таблица 2 - Метрологические и технические характеристики измерителей параметров выключателей EGIL
|
Характеристика |
Значение |
|
Диапазон измерений силы постоянного тока, А |
от 0 до 25 А |
|
Пределы допускаемой погрешности измерения силы постоянного тока |
± (0,01Хизм. + 100 мА) |
|
Диапазон измерений напряжения постоянного тока, В |
от минус 4 до плюс 4 |
|
Пределы допускаемой погрешности измерения напряжения постоянного тока |
± 1 % приведенная |
|
Диапазоны измерений времени, с |
от 1 до 100 |
|
Пределы допускаемой погрешности измерения времени |
± (0,0005Хизм. + 1 е.м.р.) |
|
Напряжение сети питания, В |
115/230 |
|
Частота сети питания, Гц |
50/60 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
360х210х190 |
|
Масса, кг |
6,3 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от 0 до + 50 до 95 без конденсации |
где - Хизм. - измеренное значение величины.
Знак утверждения типа
наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Комплектность
Таблица 3 - Комплектность (основной комплект поставки)
|
№ п/п |
Наименование |
Количество |
Примечание |
|
1 |
Измеритель EGIL |
1 | |
|
2 |
Кабель питания длиной 2,5 м |
1 | |
|
3 |
Кабели управления включателем длиной 2,2 м |
2 |
Черный и красный |
|
4 |
Предохранитель |
1 | |
|
5 |
Кабель-удлинитель длиной 10 м |
1 | |
|
6 |
Кабель для измерения времени длиной 5 м |
1 | |
|
7 |
Кабель вспомогательный длиной 2 м |
2 | |
|
8 |
Кабель защитный длиной 2,5 |
1 | |
|
9 |
Бумага для принтера (рулон) |
2 | |
|
10 |
Чемодан для транспортировки |
1 | |
|
11 |
Руководство по эксплуатации |
1 | |
|
12 |
Методика поверки |
1 |
Таблица 4 - Комплектность (опциональная поставка)
|
№ п/п |
Наименование |
Количество |
Примечание |
|
1 |
Кабель-удлинитель для измерения времени длиной 10 м |
2 | |
|
2 |
Датчик TLH 500 |
1 |
Шаг 500 мм |
|
3 |
Датчик TS 150 |
1 |
Шаг 150 мм |
|
4 |
ДатчикIP6501 |
1 |
Поворачивается на 357 градусов |
|
5 |
Монтажный комплект для датчиков |
1 | |
|
6 |
CD-диск c ПО CABA Win для MS Windows |
1 |
Поверка
осуществляется по документу «Измерители параметров выключателей EGIL. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 16.08.2005 г.
Средства поверки: мультиметр цифровой APPA-107 (± (0,06 % + 10 е.м.р.); (± (0,2 % + 40 е.м.р.)); шунт измерительный постоянного тока ШС-75 (кл. т. 0,5); секундомер электронный цифровой СЭЦ-10000 (± 0,01 с).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные документы
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
3. ГОСТ 8.022-91 Государственный первичный эталон и государственная поверочная схема
для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А.
4. ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
5. ГОСТ 8.129-99 Государственная поверочная схема для средств измерений времени и час
тоты.
6. Техническая документация фирмы «Megger Sweden AB», Швеция.
Рекомендации к применению
- «выполнении работ по обеспечению безопасных условий и охраны труда».
