Трансформаторы напряжения UKM 24/3
| Номер в ГРСИ РФ: | 47791-11 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "CGS Instrument Transformers S.r.l.", Италия |
Для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты. Устанавливаются в комплектные распределительные устройства электрических подстанций и являются комплектующими изделиями.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 47791-11 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||||||||||||||||||||||||||
| Модель | UKM 24/3 | |||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f016918b-34bb-d300-68c2-c968a29bc15f | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
| Год регистрации | 2011 | |||||||||||||||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.02 |
| Год регистрации | 2011 |
| Страна-производитель | Италия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 43885 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 5023 от 26.09.11 п.09 |
Производитель / Заявитель
Фирма "CGS Instrument Transformers S.r.l.", ИТАЛИЯ
Италия
Via Ercolano, 25 20052 Monza, Italy Тел. +39 039 394141, факс +39 039 39414202 Web-сайт: www.cgs-monza.it
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
47791-11: Описание типа
2011-47791-11.pdf
|
Скачать | 83.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения UKM 24/3 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Трансформаторы устанавливаются в комплектные распределительные устройства электрических подстанций и являются комплектующими изделиями.
Описание
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

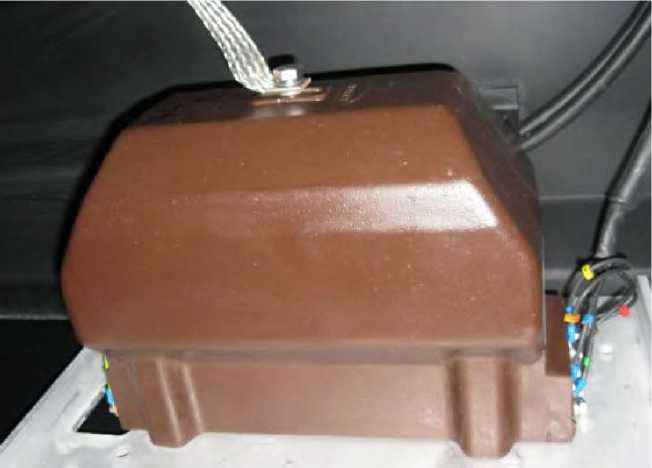

Трансформаторы напряжения UKM 24/3 - однофазные, заземляемые,
электромагнитные, с литой изоляцией.
По принципу конструкции - опорные. Трансформаторы представляют собой блок, состоящий из магнитопровода и трех обмоток: одной первичной и трех вторичных, который залит компаундом на основе эпоксидной смолы.
Высоковольтный вывод «А» первичной обмотки расположен в верхней части корпуса и выполнен в виде контакта с резьбой М10.
Выводы вторичных обмоток и заземляемый вывод первичной обмотки выполнены в виде болтов М6 и помещены в контактной коробке, закрепленной на основании и закрываемой съемной крышкой. Для крепления в месте установки на опорной поверхности трансформаторов имеются отверстия под болты М10.
Рабочее положение трансформаторов в пространстве - любое. В верхней части корпуса трансформаторы имеют табличку технических данных.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Технические характеристики
Таблица 1 - Характеристики трансформаторов напряжения UKM 24/3
|
Характеристики |
Значение |
|
Класс напряжения, кВ |
10 |
|
Номинальное напряжение первичной обмотки, кВ |
11Л/3 |
|
Номинальное напряжение - основной вторичной обмотки, В; - дополнительной вторичной обмотки №1, В; - дополнительной вторичной обмотки №2, В |
100/V3 100/V3 100/3 |
|
Класс точности - основной вторичной обмотки; - дополнительной вторичной обмотки № 1; - дополнительной вторичной обмотки №2 |
0,2 3Р 3Р |
|
Номинальная мощность - основной вторичной обмотки, В^ А; - дополнительной вторичной обмотки № 1, В • А; - дополнительной вторичной обмотки №2, В • А |
20 50; 120 120 |
|
Номинальная частота, Гц |
50 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
310х175х240 |
|
Масса, кг |
28 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У3 |
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Комплектность
Трансформатор напряжения UKM 24/3 12 шт. (Зав. №№ 452250301, 452250302, 452250303, 452250401, 452250402, 452250403, 457180202,
457180203, 457180206, 457180208, 457180209,
457180211).
Паспорт 12 экз.
Поверка
осуществляется по ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
Средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-15 (кл. т. 0,05), прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).
Сведения о методах измерений
Сведения отсутствуют.
Нормативные документы
1. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
2. ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
3. Техническая документация фирмой «CGS Instrument Transformers S.r.l.», Италия.
Рекомендации к применению
- «осуществление торговли и товарообменных операций...»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
