Микровесы CI MK2-M5
| Номер в ГРСИ РФ: | 47822-11 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Фирма "C.I. Eleсtroniсs Ltd.", Великобритания |
Для измерений массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47822-11 |
| Действует | по 03.10.2016 |
| Наименование | Микровесы |
| Модель | CI MK2-M5 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d2414c2e-7840-2541-1899-6590e5ec0de3 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 28.01 |
| Год регистрации | 2011 |
| Страна-производитель | Великобритания |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 03.10.2016 |
| Номер сертификата | 43968 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 5179 от 03.10.11 п.01 |
Производитель / Заявитель
Фирма "C.I. Eleсtroniсs Ltd.", СОЕДИНЕННОЕ КОРОЛЕВСТВО
Великобритания
Brunel Road, Churchfields Salisbury SP2 7PX UK
Поверка
| Методика поверки / информация о поверке | МП 2301-0105-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
47822-11: Описание типа
2011-47822-11.pdf
|
Скачать | 141.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Микровесы CI MK2-M5 (далее - весы) предназначены для измерений массы.
Описание
Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы, состоящей из равноплечего коромысла на котором закреплена компенсационная катушка и подвесы с чашами, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный весу и массе измеряемого груза, поступает в блок управления для последующей обработки и индикации результатов измерения.
Результат взвешивания выводится на 20-символьный цифровой индикатор блока управления весов.
Конструкция равноплечих двухчашечных весов состоит из взвешивающего блока и блока управления весов. Основные узлы взвешивающего блока, помещенные в герметичный алюминиевый кожух: компенсационная катушка, равноплечее коромысло, электронный регулятор. Основные узлы блока управления весов: цифровой индикатор и панель с клавишами управления. Взвешивающий блок и блок управления соединен кабелем. Для исключения влияния воздушных потоков и пыли на опорные нити, подвес чаш и сами чаши, весы снабжены стеклянными колбами, которые крепятся к взвешивающему блоку специальными зажимами. Весы имеют устройство первоначальной установки нуля, устройство юстировки.
В весах реализуют два режима работы: режим прямых измерений массы и режим сравнения значений массы.
В конструкции весов предусмотрена возможность подключение внешних устройств: цифровой термометр, персональный компьютер, диаграммный самописец. Весы оснащены устройством подогрева корпуса.
Весы подключаются к электросети с помощью кабеля сетевого питания.

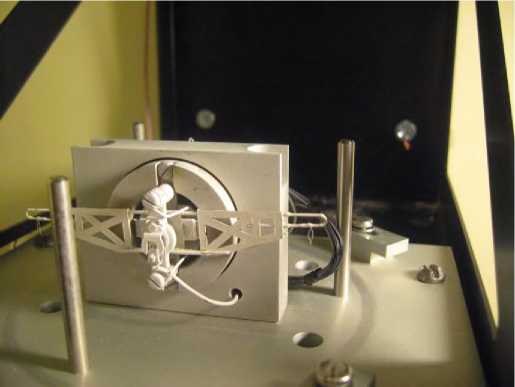

Рисунок 1 - Общий вид измерительной ячейки весов

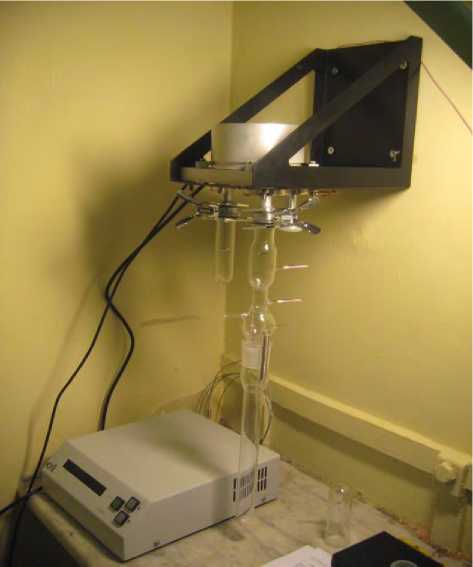

Рисунок 2 - Общий вид весов
Программное обеспечение
Весы имеют встроенное программное обеспечение (ПО) реализованное в блоке управления весов и цифровом индикаторе. Номер версии ПО отображается на цифровом индикаторе, при включении весов. Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «А» по МИ 3286-2010.
|
Таблица 1 И |
дентификационные данные ПО | |||
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Микровесы CI MK2-M5 |
CI DISBAL v2.dd |
v2.dd |
- |
- |
Микропроцессор блока управления весов обеспечивает обработку электрического сигнала с взвешивающего блока и выполнение согласованной работы всех устройств, входящих в конструкцию весов.
Технические характеристики
Таблица 2
Метрологические и технические характеристики весов приведены в таблице 2
|
Наименование характеристики |
Значение |
|
1 Диапазон измерений |
от 0,1 мкг до 500 мг |
|
2 Максимальное значение сравниваемых масс, г |
5 |
|
3 Дискретность «d», мкг |
0,1 |
|
4 Предел допускаемого среднего квадратического отклонения показаний весов, мкг |
60 |
|
Наименование характеристики |
Значение |
|
5 Пределы абсолютной погрешности от нелинейности, мкг |
± 25 |
|
6 Изменения чувствительности от температуры |
0,02% /°С |
|
7 Габаритные размеры, мм: длина, ширина, высота - взвешивающего блока, -блока управления весами |
130, 170, 130 285, 260, 100 |
|
8 Масса весов, кг, не более: - взвешивающего блока, -блока управления весами |
2 3,5 |
|
9 Электропитание : - напряжение, В - частота, Гц |
230 ± 23 50 ± 1 |
|
10 Потребляемая мощность, В-А |
25 |
|
11 Средний срок службы весов, лет |
8 |
|
12 Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха, % |
от + 10 до + 60 от 35 до 80 |
Знак утверждения типа
Знак утверждения типа наносится на специальную табличку, которая крепится на задней стенке корпуса весов методом наклейки, и на титульный лист Руководства по эксплуатации печатным способом.
Комплектность
1. Взвешивающий блок -1 шт.
2. Блок управления с цифровым индикатором и панелью управления - 1 шт.
3. Соединительный кабель - 2 шт.
4. Кабель сетевого питания - 1 шт.
5. Набор принадлежностей - 1 шт.
6. Руководство по эксплуатации (РЭ) микровесов CI MK2-M5 - 1 экз.
7. Методика поверки МП 2301-0105-2011 - 1 экз.
Поверка
осуществляется по методике поверки МП 2301-0105-2011 «Микровесы CI MK2-M5 фирмы
«C.I. Electronics Ltd», Великобритания. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 25 января 2011 г.
Основные средства поверки: Набор эталонных гирь (1 мг -5 г) 1-го разряда по ГОСТ 8.021-2005.
Сведения о методах измерений
приведены в документе «Микровесы CI MK2-M5 фирмы«С.1. Е1ес1:гошс8 Ltd», Великобритания. Руководство по эксплуатации»
Нормативные документы
1 ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.
2 Техническая документация изготовителя.
Рекомендации к применению
применяются вне сферы государственного регулирования обеспечения единства измерений
