Установки ультразвукового контроля листового проката автоматизированные УЛЬТРА-PE75Р.002

Назначение

Установка ультразвукового контроля листового проката автоматизированная «УЛЬТРА-РЕ75Р.ОО2» предназначена для обнаружения дефектов типа нарушения сплошности с измерением координаты выявленных дефектов поверхности и основного металла листового проката в основной и кромочной зонах с толщиной до 75 мм.

Описание

Принцип действия установки основан на использовании методов ультразвуковой дефектоскопии, основанных на прохождении, отражении и трансформации ультразвуковых колебаний в металлах.

Установка «УЛЬТРА-РЕ75Р.ОО2» представляет собой устройство, осуществляющее ультразвуковую дефектоскопию поверхности, основного металла и кромочной зоны, в технологическом режиме листопрокатных станов в соответствии с заданными стандартами и нормами качества.

Установка включает в себя три условно - независимые измерительные системы ультразвукового контроля:

- систему контроля основного металла (СКОМ);

- систему контроля прикромочной зоны (СКПЗ);

- систему контроля поверхностных дефектов (СКПД);

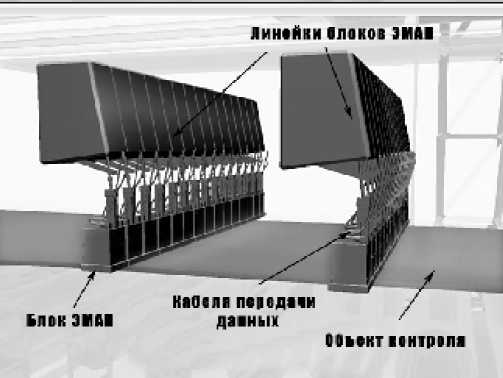

Рисунок 1 - измерительный модуль установки ультразвукового контроля листового проката автоматизированной «УЛЬТРА-РЕ75Р.ОО2»

СКОМ содержит до 26О независимых каналов ультразвуковых пьезоэлектрических или электромагнитно - акустических преобразователей прозвучивания и реализует (одновременно или в сочетаниях по выбору оператора) следующие методы контроля:

- эхо метод (Э);

- зеркально-теневой метод (ЗТ)

- многократный зеркально-теневой метод (МЗТ).

Измерительный модуль установки показан на рисунке 1.

Чувствительность по эхо - методу может задаваться в пределах от 1 до 26 дБ, по отношению к донному (прошедшему) сигналу с шагом в 1 дБ, что обеспечивает обнаружение дефектов на акустической оси электромагнито - акустических преобразователей (ЭМАП) с эк-

Лист № 2 всего листов 4 вивалентным диаметром 3 мм и более и эквивалентным по отражающей способности фрезерованной проточке глубиной 0,2 мм и длиной 50 мм. Чувствительность по ЗТ, МЗТ, методам может быть задана в пределах от 6(4) до 20(16) дБ по отношению к сигналу (разности сигналов) на бездефектном металле.

На каждый дефектный лист проката распечатывается протокол контроля со схемой расположения дефектов (дефектограммой). Дефектные участки листа отмечаются краской.

Все системы связаны с единым управляющим вычислительным комплексом (УВК), который координирует их работу, осуществляет управление информационными потоками, организует процесс контроля, сбор, обработку, представление и хранение его результатов.

Установка используется для автоматизированного ультразвукового контроля сплошности металла со скоростью сканирования до 2 м/с.

Программное обеспечение

Программное обеспечение (ПО) состоит из программы компьютера УЗК и программы процессора блока АЦИ и файла конфигурации ПЛИС блока аналого-цифрового преобразователя (АЦП). Данное ПО производит управление установкой, сбор и обработку измеренных данных.

Конфигурационный файл ПЛИС формирует аппаратную часть блока АЦП, программа процессора блока АЦП управляет работой ПЛИС, получает из ПЛИС и обрабатывает измеренные параметры - амплитуду и положение импульсов в сигнале от ультразвукового преобразователя. Программа компьютера УЗК считывает обработанные параметры из платы АЦП и отображает их на экране монитора.

Метрологически значимая часть программного обеспечения содержится в файлах программы процессора АЦП и конфигурации ПЛИС АЦП. Эти файлы размещены в постоянном запоминающем устройстве (ПЗУ) блока АЦП.

Таблица 1

Проверка цифрового идентификатора производится программой УЗК путём считывания файлов из ПЗУ платы АЦП, считывания номера версии и вычисления цифрового идентификатора. При несовпадении номера версии или цифрового идентификатора работа блока АЦП блокируется.

Идентификация ПО осуществляется в процессе штатного функционирования.

Защита метрологически значимой части ПО от случайных или преднамеренных изменений обеспечивается путём блокирования работы блока АЦП при несовпадении номера версии или цифрового идентификатора и соответствует уровню «А» согласно МИ 3286-2010.

Технические характеристики

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на шкаф автоматики, расположенный на измерительном модуле установки и на титульном листе паспорта методом печати.

Комплектность

В комплект поставки установки ультразвукового контроля листового проката автоматизированной «УЛЬТРА-РЕ75Р.ОО1» входят:

• Электромагнитно - акустическое оборудование:

• Руководство по эксплуатации установки ультразвукового контроля листового проката автоматизированной «УЛЬТРА-РЕ75Р.ОО1» 4276-52-66744541РЭ                1 экз.

• - методика поверки установки ультразвукового контроля листового проката автоматизированной «УЛЬТРА-РЕ75Р.ОО1», 4276-52-66744541 МП                         1 экз.

• - паспорт установки ультразвукового контроля листового проката автоматизированной «УЛЬТРА-РЕ75Р.ОО1» 4276-52-66744541П                                    1 экз.

Поверка

осуществляется по документу «Установка ультразвукового контроля листового проката автоматизированная «УЛЬТРА-РЕ75Р.ОО1. Методика поверки» МП 4276-52-66744541-11 утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в мае 2011 г.

Основные средства поверки:

Контрольный образец № 2 из комплекта КОУ- 2, толщина контрольного образца 58,90 мм, погрешность измерения толщины образца ± 0,01.

Сведения о методах измерений

Сведения о методах измерений приведены в Руководстве по эксплуатации 4276-52-66744541-11 РЭ, раздел 1.2.

Нормативные документы

«УЛЬТРА-РЕ75Р.ОО2»

Технические условия «Установка ультразвукового контроля листового проката автоматизированная «УЛЬТРА-РЕ75Р.ОО2» ТУ 4276-52-66744541- 11.

Рекомендации к применению

Установки ультразвукового контроля листового проката автоматизированные «УЛЬТРА-РЕ75Р.ОО2» применяются вне сферы государственного регулирования обеспечения единства измерений
