Трансформаторы тока ABK 10
| Номер в ГРСИ РФ: | 47855-11 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "ZWAR", Польша |
Для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты. Устанавливаются в комплектные распределительные устройства внутренней установки электрических подстанций и являются комплектующими изделиями.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 47855-11 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ABK 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 329b5b26-75df-97e7-7e82-94bd467d5224 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Год регистрации | 2011 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.01 |
| Год регистрации | 2011 |
| Страна-производитель | Польша |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 44010 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 5179 от 03.10.11 п.41 |
Производитель / Заявитель
Фирма "ZWAR", ПОЛЬША
Польша
06-300 Przasnysz,ul. Lesno 59, Тел. +48 478 22 29, Факс +48 478 32 77
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-03 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
47855-11: Описание типа
2011-47855-11.pdf
|
Скачать | 108.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока АВК 10 предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Трансформаторы устанавливаются в комплектные распределительные устройства внутренней установки электрических подстанций и являются комплектующими изделиями.
Описание
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

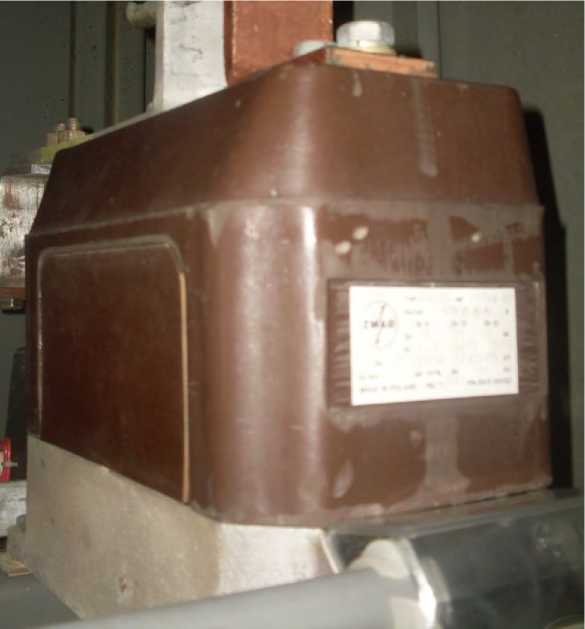

Трансформаторы тока АВК 10 по принципу конструкции - опорные, с литой изоляцией. По числу ступеней трансформации - одноступенчатые, с двумя вторичными обмотками - одна для измерений и учета и одна для защиты. С одним коэффициентом трансформации. При установке помещаются в ячейку комплектного распределительного устройства.
Первичные и вторичные обмотки залиты компаундом, который обеспечивает основную изоляцию и формирует корпус трансформатора. Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для болтов М12. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформатора на узкой боковой стенке. Крышка, закрывающая зажимы, пломбируется для исключения несанкционированного доступа. Для подсоединения наконечников проводов зажимы имеют винты М5.
Опорная рама трансформатора литая, с отверстиями для крепления болтами М10. На раме расположен зажим заземления под болт М8.
Рабочее положение трансформаторов в пространстве - любое. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
Трансформаторы относятся к неремонтируемым и невосстанавливаемым изделиям.
Технические характеристики
Номинальное напряжение, кВ
Наибольшее рабочее напряжение, кВ
Номинальная частота напряжения сети, Гц
Номинальный первичный ток, А 100, 150, 200, 300, 600
Номинальный вторичный ток, А
Класс точности вторичной обмотки для измерений и учета
Номинальная вторичная нагрузка обмотки для измерений и учета
с коэффициентом мощности cos ф2 = 0,8, В^А, 10, 15
Класс точности вторичной обмотки для защиты
Номинальная вторичная нагрузка вторичной обмотки для защиты
с коэффициентом мощности cos ф2 = 0,8, В^А, от 15 до 30
Номинальный коэффициент безопасности приборов
вторичной обмотки для измерений и учета, не более
Номинальная предельная кратность вторичных
обмоток для защиты, не менее
Габаритные размеры, мм, (длина*ширинахвысота) 300*170x250
Масса, кг
Климатическое исполнение и категория размещения по ГОСТ 15150-69 У3
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Комплектность
Таблица 1 - Комплектность трансформаторов тока АВК 10
|
Наименование |
Количество |
|
1. Трансформатор тока АВК 10 |
44 шт. Зав. №№ 78/80, 0703/78, 0704/78, 1443/81, 1444/81, 002084/78, 002246/79, 002283/79, 002316/79, 002360/79, 002367/79, 3756, 3765, 3770, 005114/79, 7201, 7207, 7210, 7211, 7217, 7222, 7236, 7237, 7246, 007522/78, 007536/78, 007541/78, 007737/78, 007774/78, 007775/78, 007780/78, 8265/84, 8279/84, 012487/78, 13856/84, 13868/84, 13875/84, 14065/84, 14072/85, 14539/85, 14540/85, 183918, 183924, 18732/85 |
|
2. Паспорт |
44 экз. |
Поверка
осуществляется по ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
Средства поверки: трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (кл. т. 0,05);
прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР 3027 (± 4 %).
Сведения о методах измерений
Сведения отсутствуют.
Нормативные документы
1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
2. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
3. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
4. Техническая документация фирмы «ZWAR», Польша.
Рекомендации к применению
- «осуществление торговли и товарообменных операций...»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
