Установки для поверки счетчиков газа автоматизированные УПАСГ-1,6М
| Номер в ГРСИ РФ: | 47865-11 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | ООО ПКФ "Бетар", г.Чистополь |
Для воспроизведения расхода (до 1,6 м3/ч) с целью поверки и калибровки счетчиков газа бытовых.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 47865-11 | ||||||
| Наименование | Установки для поверки счетчиков газа автоматизированные | ||||||
| Модель | УПАСГ-1,6М | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 7855ef9a-46f4-a24d-412d-774d2c7d89e6 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2011 | ||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | ПДЕК.441462.002 ТУ |
| Класс СИ | 29.01.01.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФБУ "Тест-Санкт-Петербург" |
| Адрес центра | 198103, г.С.-Петербург, ул.Курляндская, 1 |
| Руководитель центра | Окрепилов Владимир Валентинович |
| Телефон | (8*812) 251-39-50 |
| Факс | 251-41-08 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 43906 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 5019 от 26.09.11 п.14 |
Производитель / Заявитель
ООО ПКФ "Бетар", РОССИЯ, г.Чистополь
Россия
422981, Татарстан, ул.Энгельса, 127, тел./факс (84342) 3-46-73, 3-49-93, E-mail: info@betar.ru, postmaster@betar.ru
Поверка
| Методика поверки / информация о поверке | ПДЕК.441462.002 И2 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 17 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
47865-11: Описание типа
2011-47865-11.pdf
|
Скачать | 145.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Установки для поверки счетчиков газа автоматизированные УПАСГ-1,6М предназначены для воспроизведения расхода (до 1,6 м3/ч) с целью поверки и калибровки счетчиков газа бытовых.
Описание
Принцип действия установки для поверки счетчиков газа автоматизированной УПАСГ-1,6М (далее - установка) основан на сопоставлении результатов одновременных измерений расхода (объема) потока рабочей среды поверяемым расходомером (счетчиком) и эталонным средством измерений, включенными последовательно в измерительной магистрали.
В качестве эталонного средства в установке используются микросопла, работающие в критическом режиме - скорость потока в горловине сопла равна критической скорости, а ниже горловины может превосходить ее. Постоянство расхода через поверяемое средство измерения и микросопла обеспечивается тем, что его величина определяется давлением и температурой атмосферного воздуха, забираемого из помещения, в котором эксплуатируется установка и не зависит от давления вниз по потоку. Результат измерений расхода (объема) с помощью установки принимают в качестве действительного значения.
Создание требуемого значения расхода осуществляется включением в работу определенного количества микросопел с известными расходами (дозаторами расхода) в различных комбинациях. Значения градуировочных коэффициентов микросопел определяются экспериментально при их градуировке на эталонах и эталонных средствах измерений 1-го разряда (поверочная схема ГОСТ Р 8.618-2006) с применением в качестве рабочей среды воздуха из лабораторного помещения.

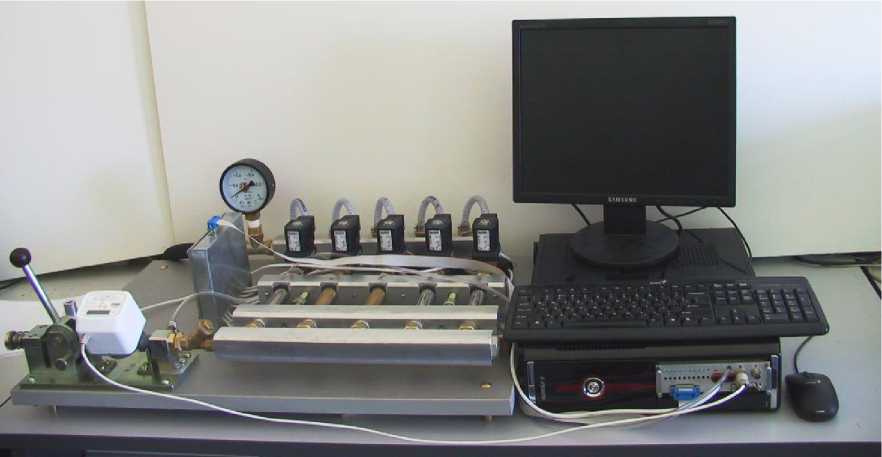

Конструктивно установка состоит из следующих основных узлов и приборов: основание, вакуумметр, держатель счетчика, фильтр, микросопла критические, электромагнитные клапана, кран, датчик температуры с основанием, системный блок ПЭВМ, блок управления (допускается размещение блока управления в одном корпусе с системным блоком ПЭВМ), печатающее устройство, монитор, барометр (по требованию заказчика), арматура и соединительные шланги.
Все узлы вакуумной системы соединяются между собой гибкими шлангами через
штуцера и переходники.
Все узлы электронной части соединены между собой проводами и кабелями.
Программное обеспечение «Стенд СГ» (далее ПО) предназначено для управления установкой, получения от нее результатов измерений, расчета калибровочных коэффициентов, программирования электронных блоков счетчиков газа, расчета погрешности счетчиков газа, отображения и сохранения результатов.
Обмен данными с установкой происходит через цифровые интерфейсы. Поддерживаются три типа интерфейса: LPT, USB (при использовании модуля ввода/вывода L-Card), PCI (при использовании модуля ввода/вывода PCI-DISK).
ПО позволяет использовать сканер штрих-кодов для быстрого ввода номера электронного блока/счетчика.
Отображение результатов вычислений происходит на экране персонального компьютера. ПО позволяет осуществлять хранение результатов в базе данных и формировать протоколы поверки.
Доступ к настройкам, которые могут повлиять на метрологические характеристики стенда, защищены паролем.
ПО работает под управлением операционной системы Windows ХР.
Идентификационные данные ПО:
таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Стенд СГ |
gazstend |
3.8.3.404 |
cf6930568201e0ffa43 b19743d3d135f |
MD5 |
Влияние программного обеспечения на метрологические характеристики СИ: 6 =3,75x10’7 %
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в
соответствии с МИ 3286-2010 - С.
Технические характеристики
таблица 2
Технические характеристики |
УПАСГ-1,6М |
|
Измеряемая среда |
Воздух |
|
Диапазон задания расхода, м3/ч |
от 0,04 до 1,6 |
|
Пределы допускаемой относительной погрешности установки, % |
± 0,33 |
|
Пределы допускаемой абсолютной погрешности канала измерения периода, с |
± 0,01 |
|
Диапазон измерения канала измерения температуры, °С |
от 10 до 30 |
|
Пределы допускаемой абсолютной погрешности канала измерения температуры, °С |
± 0,3 |
|
Диапазон измерения канала измерения перепада давления, мм вод. ст. |
от 0 до 160 (от 0 до 1600 Па) |
|
Пределы допускаемой абсолютной погрешности канала измерения перепада давления, мм вод. ст. |
± 3 |
|
Потребляемая мощность, кВт, не более |
0,3 |
|
Г абаритные размеры, мм, не более |
900x500x650 |
|
Количество одновременно поверяемых счетчиков, шт. |
1 |
|
Срок службы, лет, не менее |
10 |
Знак утверждения типа
наносят на табличку флексографским способом, которую размещают на основании установки и титульный лист руководства по эксплуатации типографским способом.
Комплектность
таблица 3
|
Наименование |
Обозначение |
Кол-во, шт. |
Примечание |
|
Установка для поверки счетчиков газа автоматизированная УПАСГ-1,6М |
ПДЕК.441462.002 |
1 | |
|
Формуляр |
ПДЕК.441462.002 ФО |
1 | |
|
Руководство по эксплуатации |
ПДЕК.441462.002 РЭ |
1 | |
|
Методика поверки. Установка для поверки счетчиков газа автоматизированная УПАСГ-1,6М |
ПДЕК.441462.002 И2 |
1 | |
|
Методика поверки. Счетчик газа СГБМ-1,6 |
ПДЕК.407292.001 И1 |
1 |
По требованию заказчика |
Поверка
осуществляется по документу «Рекомендация. ГСИ. Установка для поверки счетчиков газа автоматизированная УПАСГ-1,6М. Методика поверки ПДЕК.441462.002 И2», утвержденная ГЦИ СИ ФГУ «Тест-Татарстан» 29.04.2011 г.
Основные средства поверки:
1. Государственный первичный эталон ГЭТ 118-06 диапазон расхода газа от 0,003 до
10 м1 2 3 4/ч с пределом допускаемой относительной погрешности ± 0,15 % (ФГУП ВНИИР).
2. Генератор импульсов АКИП-3303, период следования импульсов от 20 нс до 10000 с, погрешность установки временного интервала - 5 нс при временном интервале менее 4 с, 10 мкс - при временном интервале более 4 с.
3. Термометр ртутный лабораторный ТЛ-4 ГОСТ 28498-90, диапазон измерений от 0 до 55 ОС, ЦД 0,1 °С.
4. Трубка Бурдона, диапазон измерений от 0 до 160 мм вод. ст. (от 0 до 1,6 кПа), ЦД 1 мм вод. ст.
5. Секундомер СОП пр-2а-2-010, КТ 3.
6. Измеритель сопротивления петли фаза-нуль ИФН-200, диапазон измерений сопротивления от 0,01 до 200 Ом, погрешность 3 %.
Сведения о методах измерений
изложены в р. 3 «Устройство и принцип работы» «Руководство по эксплуатации. Установка для поверки счетчиков газа автоматизированная УПАСГ-1,6М. ПДЕК.441462.002 РЭ».
Нормативные документы
- для поверки и калибровки счетчиков газа бытовых.
