Установки измерительные эталонные 1-го разряда массовой доли влаги в твердых веществах и материалах воздушно-тепловые ЭУТ-1Т
| Номер в ГРСИ РФ: | 47887-11 |
|---|---|
| Производитель / заявитель: | ФГУП "УРАЛЬСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ" (УНИИМ), г.Екатеринбург |
Для передачи единицы массовой доли влаги от Государственного первичного эталона ГЭТ 173-2008 путем испытаний и поверки эталонов, поверки и калибровки рабочих средств измерений, аттестации методик измерений массовой доли влаги, а также для высокоточных измерений массовой доли влаги в твердых веществах и материалах в диапазоне 0,5...80,0 %.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47887-11 |
| Действует | по 03.10.2016 |
| Наименование | Установки измерительные эталонные 1-го разряда массовой доли влаги в твердых веществах и материалах воздушно-тепловые |
| Модель | ЭУТ-1Т |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0c7b7547-6c0b-e5e2-eaf0-bba713f15603 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 438100-003-02567751-2011 |
| Класс СИ | 31.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ УНИИМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 4 |
| Руководитель центра | Леонов Владислав Валентинович |
| Телефон | (8*343) 350-26-18 |
| Факс | 350-20-39 |
| Информация о сертификате | |
| Срок действия сертификата | 03.10.2016 |
| Номер сертификата | 44019 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 5187 от 03.10.11 п.07 |
Производитель / Заявитель
ФГУП "УНИИМ", РОССИЯ, г.Екатеринбург
Россия
620000, ул.Красноармейская, 4, тел. (343) 350-26-18, факс 350-20-39, E-mail: uniim@uniim.ru
Поверка
| Методика поверки / информация о поверке | 4381-003-02567751-2011 РЭ Раздел 7 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
47887-11: Описание типа
2011-47887-11.pdf
|
Скачать | 119.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Установки измерительные эталонные 1-го разряда массовой доли влаги в твердых веществах и материалах воздушно-тепловые ЭУТ-1Т (далее - эталоны) предназначены для передачи единицы массовой доли влаги от Государственного первичного эталона ГЭТ 1732008 путем испытаний и поверки эталонов, поверки и калибровки рабочих средств измерений, аттестации методик измерений массовой доли влаги, а также для высокоточных измерений массовой доли влаги в твердых веществах и материалах в диапазоне от 0,5 % до 80,0 %.
Описание
Принцип действия эталона ЭУТ-1Т основан на термогравиметрическом методе (метод воздушно-тепловой сушки), который заключается в измерении массы образца анализируемого вещества до и после его высушивания в камере воздушно-тепловой сушки с принудительной вентиляцией с последующим расчетом значений массовой доли влаги.
В состав эталона ЭУТ-1Т входят: камера воздушно-тепловой сушки с контроллером, задающим и регулирующим температуру в камере; внешний измерительный зонд температуры; а также весы лабораторные; комплект вспомогательных устройств и принадлежностей.
На передней панели камеры воздушно-тепловой сушки расположены: тумблеры управления температурой, временем. Также на передней панели камеры воздушно-тепловой сушки размещен цифровой индикатор температуры.
Камера воздушно-тепловой сушки, внешний измерительный зонд температуры, а также весы лабораторные соединены с персональным компьютером.
Программное обеспечение
Эталоны поставляются с программным обеспечением. Управление процессами высушивания веществ и материалов может осуществляться с программного обеспечения. Наименование версии высвечивается при каждом запуске. Основные функции программного обеспечения: обработка данных от камеры воздушно-тепловой сушки, внешнего зонда температуры и весов, контроль режима измерений, пересчет данных в единицы массовой доли влаги; хранение результатов измерений, вывод данных на экран, протоколирование результатов.
Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ЭУТ |
metrology.dll |
1.0.0.12 |
15f53cef0460786954 352-d3174ea6006 |
MD5 |
Обновление программного обеспечения предусмотрено разработчиком только вне метрологически значимой части. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

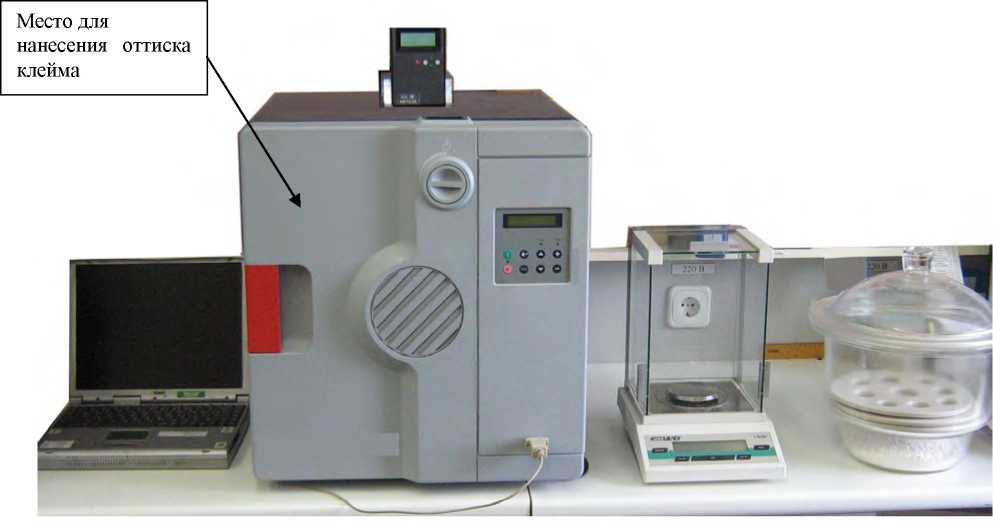

Фото общего вида эталона ЭУТ-1Т представлено на рисунке 1.
Рисунок 1
Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения массовой доли влаги, % |
0,5 до 80 |
|
Пределы допускаемой относительной погрешности, %, в диапазонах от 0,5 до 5 % включ., св. 5 до 20 % включ., св. 20 до 40 % включ., св. 40 % до 80 % |
±3,0 ±2,5 ±1,5 ±0,8 |
|
Предел допускаемого относительного среднего квадратического отклонения случайной составляющей погрешности результата измерений, %, не более, в диапазонах от 0,5 до 5 % включ., св. 5 до 20 % включ., св. 20 до 40 % включ., св. 40 % до 80 % |
1,0 0,8 0,5 0,3 |
|
Диапазон рабочих температур, °С |
40 - 200 |
|
Точность задания температуры, °С |
0,1 |
|
Неравномерность температуры по объему сушильной камеры, °С, не более, при 50 °С при 100 °С при 150 °С |
1,0 1,7 2,4 |
|
Нестабильность температуры в геометрическом центре сушильной камеры, °С, не более |
± 0,2 |
|
Дискретность взвешивания, г при навеске: от 0,001 до 220 г вкл. св. 220 до 1000 г вкл. |
0,0001 0,01 |
|
Максимальная одновременная загрузка анализируемого вещества в сушильную камеру, кг |
20 |
|
Количество бюкс, одновременно устанавливаемых в сушильную камеру, при навеске |
30 10 |
|
Наименование характеристики |
Значение |
|
0,001 до 25 г вкл. св. 25 до 220 г вкл. св. 220 до 1000 г вкл. |
4 |
|
Время выхода эталона на рабочий режим, мин, не более |
20 |
|
Номинальная мощность, Вт |
900 |
|
Напряжение питания при частоте (50+1) Гц, В |
220 + 22 |
|
Электрическое сопротивление изоляции, МОм, не менее |
2 |
|
Г абаритные размеры, мм, не более камеры воздушно-тепловой сушки, СИ и вспомогательных устройств, входящих в состав эталона |
1145x375x425 в соответствие с ЭД |
|
Масса, кг, не более камеры воздушно-тепловой сушки СИ и вспомогательных устройств, входящих в состав эталона |
68 в соответствие с ЭД |
|
Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность воздуха, % |
20 + 2 65 + 15 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации графическим способом и на лицевую панель установки методом наклейки.
Комплектность
|
Состав эталона ЭУТ-1Т |
Количество |
|
Камера воздушно-тепловой сушки с контроллером, задающим и регулирующим температуру в камере |
1 |
|
Дополнительная система контроля температуры в камере |
1 |
|
Внешний измерительный зонд температуры |
1 |
|
Весы электронные I (специального) класса точности по ГОСТ Р 53228 |
1 |
|
Система соединительных кабелей между блоками установки |
1 |
|
Персональный компьютер с программным обеспечением для обработки результатов измерений |
1 |
|
4381-003-02567751-2011 РЭ. Установка измерительная эталонная 1-го разряда массовой доли влаги в твердых веществах и материалах воздушно-тепловая ЭУТ-1Т. Руководство по эксплуатации. |
1 |
|
4381-003-02567751-2011 МП. Установки измерительные эталонные 1-го разряда массовой доли влаги в твердых веществах и материалах воздушно-тепловые ЭУТ-1Т. Методика поверки (в составе 4381-003-02567751-2011 РЭ) |
1 |
|
Вспомогательные устройства, поставляемые по отдельному заказу | |
|
Щипцы тигельные |
10 |
|
Комплекты бюкс алюминиевых или стеклянных |
50 |
|
Размольное устройство |
1 |
|
Установочный стол для камеры вакуумно-тепловой сушки |
2 |
|
Установочный стол для взвешивания |
1 |
|
Вибропривод полуавтоматический |
1 |
|
Комплект сит с различными размерами ячеек |
1 |
|
Эксикатор по ГОСТ 25336-82 |
1 |
Поверка
осуществляется по документу: руководство по эксплуатации 4381-003-02567751-2011 РЭ (раздел 7), утверждённому ФГУП «УНИИМ» в 2011 г.
Эталонные средства измерений, используемые при поверке:
- ГЭТ 173-2008 Государственный первичный эталон единиц массовой доли и массовой концентрации влаги в твердых веществах и материалах; диапазон измерений массовой доли влаги от 0,5 до 80 %; относительное среднее квадратическое отклонение результата измерений S0 = (0,6 - 0,01) %; неисключенная относительная систематическая погрешность (при Р=0,99) 6о = (1,5 - 0,04) %.
Сведения о методах измерений
Методика измерений изложена в документе «Установка измерительная эталонная 1-го разряда массовой доли влаги в твердых веществах и материалах воздушно-тепловая ЭУТ-1Т. Руководство по эксплуатации» 4381-003-02567751-2011 РЭ.
Нормативные документы
1. ГОСТ Р 8.681-2009 ГСИ. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах.
2. ТУ 438100-003-02567751-2011 Установки измерительные эталонные массовой доли влаги в твердых веществах и материалах воздушно-тепловые ЭУТ-1Т, ЭУТ-2Т. Технические условия
Рекомендации к применению
Единицы величин, эталоны единиц величин, стандартные образцы и средства измерений, к которым установлены обязательные требования статья 1, пункт 5 Федерального закона № 102-ФЗ «Об обеспечении единства измерений».
