Установки измерительные эталонные 2-го разряда массовой доли влаги в твердых веществах и материалах вакуумно-тепловые ЭУВТ-2Т
| Номер в ГРСИ РФ: | 47888-11 |
|---|---|
| Производитель / заявитель: | ФГУП "УРАЛЬСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ" (УНИИМ), г.Екатеринбург |
Для передачи единицы массовой доли влаги от Государственного первичного эталона ГЭТ 173-2008 путем испытаний и поверки эталонов, поверки и калибровки рабочих средств измерений, аттестации методик измерений массовой доли влаги, а также для высокоточных измерений массовой доли влаги в твердых веществах и материалах в диапазоне 0,5...80,0 %.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47888-11 |
| Действует | по 03.10.2016 |
| Наименование | Установки измерительные эталонные 2-го разряда массовой доли влаги в твердых веществах и материалах вакуумно-тепловые |
| Модель | ЭУВТ-2Т |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | da803b9e-e615-adca-8eeb-f0b8463a3c19 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4381-002-02567751-2011 |
| Класс СИ | 31.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ УНИИМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 4 |
| Руководитель центра | Леонов Владислав Валентинович |
| Телефон | (8*343) 350-26-18 |
| Факс | 350-20-39 |
| Информация о сертификате | |
| Срок действия сертификата | 03.10.2016 |
| Номер сертификата | 44020 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 5187 от 03.10.11 п.08 |
Производитель / Заявитель
ФГУП "УНИИМ", РОССИЯ, г.Екатеринбург
Россия
620000, ул.Красноармейская, 4, тел. (343) 350-26-18, факс 350-20-39, E-mail: uniim@uniim.ru
Поверка
| Методика поверки / информация о поверке | 4381-004-02567751-2011 РЭ Раздел 7 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
47888-11: Описание типа
2011-47888-11.pdf
|
Скачать | 150.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Установки измерительные эталонные 2-го разряда массовой доли влаги в твердых веществах и материалах вакуумно-тепловые ЭУВТ-2Т (далее - эталоны) предназначены для передачи единицы массовой доли влаги от Государственного первичного эталона ГЭТ 1732008 путем испытаний и поверки эталонов, поверки и калибровки рабочих средств измерений, аттестации методик измерений массовой доли влаги, а также для высокоточных измерений массовой доли влаги в твердых веществах и материалах в диапазоне от 0,5 % до 80,0 %.
Описание
Принцип действия эталона основан на термогравиметрическом методе (метод вакуумной сушки), который заключается в измерении массы образца анализируемого вещества до и после его высушивания в вакууме с последующим расчетом значений массовой доли влаги.
В состав эталона входят: камера вакуумно-тепловой сушки с контроллером, задающим и регулирующим температуру в камере; система вакуумирования, включающая вакуумный насос; внешний измерительный зонд температуры; а также весы лабораторные; комплект вспомогательных устройств и принадлежностей.
На передней панели камеры вакуумно-тепловой сушки расположены: тумблеры управления температурой, временем, уровнем остаточного давления; а также кнопка управления электромагнитным клапаном, служащим для вакуумирования камеры. Также на передней панели камеры вакуумно-тепловой сушки размещены цифровой индикатор температуры и аналоговый индикатор остаточного давления в камере.
Камера вакуумно-тепловой сушки, внешний измерительный зонд температуры, а также весы лабораторные соединены с персональным компьютером.
Программное обеспечение
Эталоны поставляются с программным обеспечением. Управление процессами высушивания веществ и материалов может осуществляться с помощью программного обеспечения. Наименование версии высвечивается при каждом запуске программного обеспечения. Основные функции программного обеспечения: обработка данных от камеры воздушнотепловой сушки, внешнего зонда температуры и весов, контроль режима измерений, пересчет данных в единицы массовой доли влаги; хранение результатов измерений, вывод данных на экран, протоколирование результатов.
Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ЭУВТ-2Т |
metrology.dll |
1.0.0.12 |
b4e40184d92e51b42 3d1b6f1dd99e3bc |
MD5 |
Обновление программного обеспечения предусмотрено разработчиком только вне метрологически значимой части. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

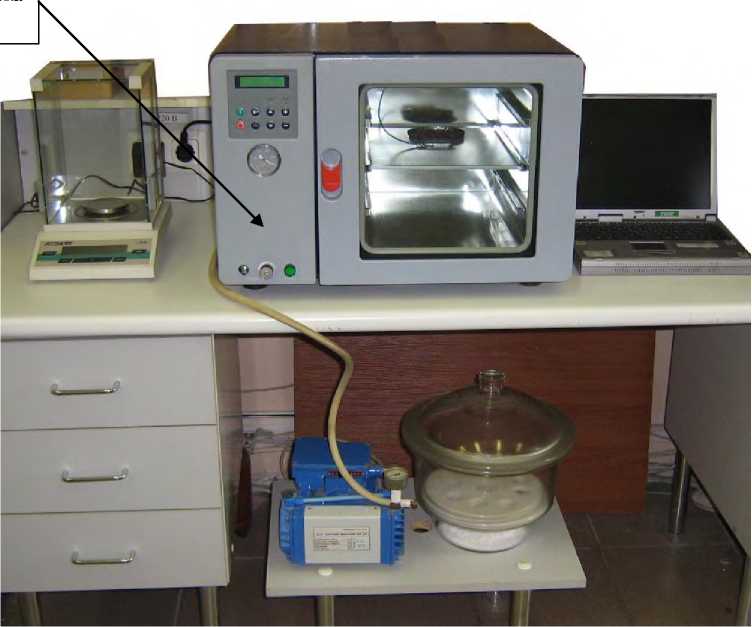

Фото общего вида эталона представлено на рисунке 1.
Места для нанесения оттиска клейма
Рисунок 1
Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения массовой доли влаги, % |
0,5 до 80,0 |
|
Пределы допускаемой относительной погрешности, %, в диапазонах от 0,5 до 5 % включ. |
±8,0 |
|
св. 5 до 20 % включ. |
±6,0 |
|
св. 20 до 40 % включ. |
±3,5 |
|
св. 40 % до 80 % |
±1,5 |
|
Предел допускаемого относительного среднего квадратического отклонения случайной составляющей погрешности результата измерений, %, не более, в диапазонах от 0,5 до 5 % включ. |
3,0 |
|
св. 5 до 20 % включ. |
1,5 |
|
св. 20 до 40 % включ. |
1,0 |
|
св. 40 % до 80 % |
0,5 |
|
Диапазон рабочих температур, °С |
40 - 200 |
|
Точность задания температуры, °С |
0,1 |
|
Неравномерность температуры по объему сушильной камеры, °С, не более, при 50 °С |
1,0 |
|
при 100 °С |
1,7 |
|
при 150 °С |
2,4 |
|
Нестабильность температуры в геометрическом центре сушильной камеры, °С, не более |
± 0,2 |
|
Наименование характеристики |
Значение |
|
Остаточное давление в сушильной камере, кПа, не более |
10 |
|
Дискретность показаний остаточного давления, кПа |
0,01 |
|
Дискретность взвешивания, г при навеске: от 0,001 до 220 г вкл. св. 220 до 1000 г вкл. |
0,0001 0,01 |
|
Максимальная одновременная загрузка анализируемого вещества в сушильную камеру, кг |
20 |
|
Количество бюкс, одновременно устанавливаемых в сушильную камеру, при навеске 0,001 до 25 г вкл. св. 25 до 220 г вкл. св. 220 до 1000 г вкл. |
30 10 4 |
|
Время выхода эталона на рабочий режим, мин, не более |
20 |
|
Номинальная мощность, Вт |
900 |
|
Напряжение питания при частоте (50+1) Гц, В |
220 + 22 |
|
Электрическое сопротивление изоляции, МОм, не менее |
2 |
|
Г абаритные размеры, мм, не более СИ и вспомогательных устройств, входящих в состав эталона |
1145x375x425 в соответствие с ЭД |
|
Масса, кг, не более СИ и вспомогательных устройств, входящих в состав эталона |
68 в соответствие с ЭД |
|
Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность воздуха, %, не более |
20 ± 2 65 ± 15 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации графическим способом и на лицевую панель эталона методом наклейки.
Комплектность
|
Состав эталона ЭУВТ-2Т |
Количество |
|
Камера вакуумно-тепловой сушки с контроллером, задающим и регулирующим температуру в камере |
1 |
|
Система вакуумирования вакуумный насос |
1 |
|
Комплект вакуумных шлангов |
1 |
|
Весы электронные I (специального) класса точности по ГОСТ Р 53228 |
1 |
|
Система соединительных кабелей между блоками установки |
1 |
|
Персональный компьютер с программным обеспечением для обработки результатов измерений |
1 |
|
4381-004-02567751-2011 РЭ. Установки измерительные эталонные 2-го разряда массовой доли влаги в твердых веществах и материалах вакуумно-тепловые ЭУВТ-2Т. Руководство по эксплуатации. |
1 |
|
4381-004-02567751-2011 МП. Установки измерительные эталонные 2-го разряда массовой доли влаги в твердых веществах и материалах вакуумно-тепловые ЭУВТ-2Т. Методика поверки (в составе 4381-004-02567751-2011 РЭ) |
1 |
|
Вспомогательные устройства, поставляемые по отдельному заказу |
Количество |
|
Щипцы тигельные |
10 |
|
Комплекты бюкс алюминиевых или стеклянных |
50 |
|
Размольное устройство |
1 |
|
Установочный стол для камеры вакуумно-тепловой сушки |
2 |
|
Установочный стол для взвешивания |
1 |
|
Вибропривод полуавтоматический |
1 |
|
Комплект сит с различными размерами ячеек |
1 |
|
Эксикатор по ГОСТ 25336-82 |
1 |
Поверка
осуществляется по документу: руководство по эксплуатации 4381-004-02567751-2011 РЭ (раздел 7) , утверждённому ФГУП «УНИИМ» в 2011 г.
Эталонные средства измерений, используемые при поверке:
- Установка измерительная эталонная 1-го разряда массовой доли влаги в твердых веществах и материалах вакуумно-тепловая ЭУВТ-1Т (диапазон измерений массовой доли влаги от 0,5 до 80,0 %, относительная погрешность измерений массовой доли влаги (0,8 - 3,0) %).
Сведения о методах измерений
Методика измерений изложена в документе «Установка измерительная эталонная массовой доли влаги в твердых веществах и материалах вакуумно-тепловой сушки ЭУВТ-2Т. Руководство по эксплуатации» 4381-004-02567751-2011 РЭ.
Нормативные документы
1. ГОСТ Р 8.681-2009 ГСИ. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах.
2. ТУ 4381-002-02567751-2011 Установки измерительные эталонные массовой доли влаги в твердых веществах и материалах вакуумно-тепловые ЭУВТ-1Т, ЭУВТ-2Т. Технические условия
Рекомендации к применению
Единицы величин, эталоны единиц величин, стандартные образцы и средства измерений, к которым установлены обязательные требования (статья 1, пункт 5 Федерального закона № 102-ФЗ «Об обеспечении единства измерений»).
