Осциллографы цифровые модульные NI PXIe-5185, NI PXIe-5186
| Номер в ГРСИ РФ: | 47899-11 |
|---|---|
| Категория: | Осциллографы |
| Производитель / заявитель: | Фирма "National Instruments", США |
Для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47899-11 |
| Действует | по 18.08.2021 |
| Наименование | Осциллографы цифровые модульные |
| Модель | NI PXIe-5185, NI PXIe-5186 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bb4838be-1706-9bb8-96c8-1297aad1821a |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 35.01 |
| Год регистрации | 2011 |
| Страна-производитель | США |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 03.10.2016 |
| Номер сертификата | 44031 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 5187 от 03.10.11 п.19 |
Производитель / Заявитель
Компания "National Instruments Corporation", СОЕДИНЕННЫЕ ШТАТЫ
США
11500 North Morac Expway, Austin, Texas, 78759-3504, USA; тел./факс 1-512-683-8000, www.ni.com, E-mail: info@ni.com
Поверка
| Методика поверки / информация о поверке | МП РТ 1602-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 11 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
47899-11: Описание типа
2016-47899-11.pdf
|
Скачать | 92.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Осциллографы цифровые модульные NI PXIe-5185, NI PXIe-5186 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Описание
Принцип действия осциллографов цифровых модульных NI PXIe-5185, NI PXIe-5186 основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени в цифровой код, математической обработке сигнала в цифровой форме, и отображении его на дисплее в виде осциллограммы.
Конструктивно осциллографы цифровые модульные NI PXIe-5185, NI PXIe-5186 выполнены в виде модульной сборки печатных плат в экране, на которой закреплены лицевая панель с разъемами для присоединения сигнальных кабелей, и разъем интерфейса. Сборка устанавливается в три слота шасси с шиной PXI Express компании “National Instruments Corporation”.

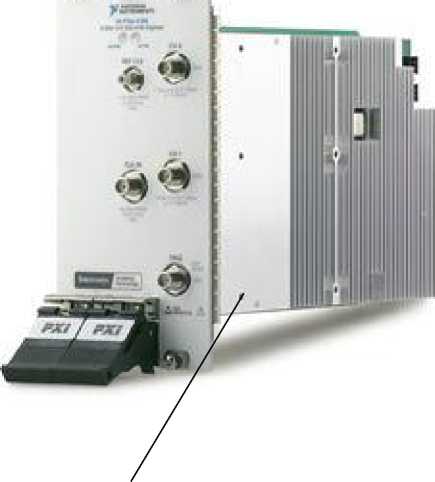

Внешний вид осциллографов цифровых модульных NI PXIe-5185, NI PXIe-5186 с указанием места пломбирования от несанкционированного доступа показан на фотографии ниже. Пломбирование осуществляется путем нанесения специальной краски под винт на экранирующей панели. Знак поверки в виде наклейки размещается в свободной части экранирующей панели.
По техническим требованиям осциллографы цифровые модульные NI PXIe-5185, NI PXIe-5186 соответствуют группе 3 ГОСТ 22261-94.
место пломбирования
Программное обеспечение
Пакет программного обеспечения NI-Scope устанавливается на жесткий диск внешнего контроллера с интерфейсом PXI Express и работает под управлением операционной системы Windows. Программное обеспечение выполняет функции управления режимами работы, математические функции обработки и представления измерительной информации, в том числе выбор коэффициентов отклонения и развертки, режимов синхронизации, установки напряжения смещения, задание скорости выборки и длины записи, отображения амплитудных и временных параметров сигнала, и прочие сервисные функции.
По структуре программное обеспечение разделяется на две части. Существенная для утверждения типа часть, защищенная от неавторизованного доступа, служит для записи и хранения калибровочных констант, идентификационных данных о типе и серийном номере в энергонезависимой памяти EEPROM, а также передачи и хранения данных измерений в памяти контроллера. Остальная часть программного обеспечения может иметь гибкие применения, конфигурируемые пользователем. Для расширения возможностей управления режимами, сбора данных измерений, реализации автоматизированного режима и программирования может быть использовано приложение National Instruments LabVIEW, поставляемое по отдельному заказу.________________________________________________________________________________________________________
|
уровень защиты |
класс риска C по WELMEC 7.2 для категории U уровень C по МИ 3286-2010 | |
|
идентификационное наименование |
идентификационный номер версии |
алгоритм проверки идентификационного номера версии |
|
NI-Scope |
3.X; где X - целое число > 8 |
автоматическое вычисление контрольных сумм и хеширование с представлением результата в виде идентификационных данных (наименование, серийный номер, номер версии пакета программного обеспечения) |
Технические характеристики
|
верхняя частота полосы пропускания по уровню - 3 дБ NI PXIe-5185 NI PXIe-5186 |
3 ГГц 5 ГГц |
|
время нарастания переходной характеристики, не более, типовое справочное значение NI PXIe-5185 NI PXIe-5186 |
170 пс 105 пс |
|
максимальная скорость выборки (частота дискретизации) |
12,5 ГГц |
|
количество входных каналов |
2 |
|
тип связи по входу |
открытый (DC) |
|
входное сопротивление, типовое значение |
50 ± 0,75 Ом |
|
коэффициент отклонения K0 (на одно деление вертикальной шкалы) |
от 12,5 мВ до 0,12 В |
|
количество делений вертикальной шкалы |
8 |
|
разрядность аналого-цифрового преобразователя |
8 бит |
|
диапазон установки напряжения смещения Uo |
± 0,25 В |
|
пределы абсолютной погрешности измерения постоянного напряжения U 1 |
± [0,02-U + 0,028-Ko + 0,012-Uo + 0,7 мВ] |
|
пределы относительной погрешности измерения переменного напряжения на частоте 50 кГц 1 |
± 0,35 дБ |
|
пределы относительной погрешности частоты опорного генератора |
± 25-10-6 |
1- В пределах ± 3 °C от температуры, при которой выполнена автоподстройка (Self-Calibrate)
|
внутренняя синхронизация диапазон установки уровня триггера порог устойчивости на частотах до 1 ГГц, типовое значение |
от 0 до ± 4^K0 O.24-K0 |
|
внешняя синхронизация входное сопротивление уровень сигнала синусоидальной формы порог устойчивости на частотах до 100 МГц, типовое значение |
50 Ом ± 5 В 0,16-K) |
|
тип входных соединителей |
SMA(m), 50 Ом |
|
габаритные размеры высота глубина толщина |
130 мм 216 мм 62 мм |
|
масса, не более |
1208 г |
|
потребляемая мощность от шасси PXI Express, не более |
90 Вт |
|
рабочие условия применения температура окружающей среды относительная влажность воздуха, не более предельная высота над уровнем моря |
от 0 до + 50 °C от 10 до 90 % 2000 м |
|
условия транспортирования и хранения температура окружающей среды относительная влажность воздуха, не более |
от - 41 до + 71 °C от 5 до 95 % |
|
электромагнитная совместимость |
по ГОСТ Р 51522-99 |
|
безопасность |
по ГОСТ Р 52319-2005 |
Знак утверждения типа
Знак утверждения типа наносится экранирующую панель осциллографов цифровых модульных NI PXIe-5185, NI PXIe-5186 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
|
наименование и обозначение |
кол-во |
|
осциллограф цифровой модульный NI PXIe-5185/5186 |
1 шт. по заказу |
|
компакт-диск с документацией и программным обеспечением NI-Scope |
1 шт. |
|
принадлежности |
по заказу |
|
руководство по эксплуатации (на русском языке) 371133N-R2 |
1 шт. |
|
методика поверки МП РТ 1602-2011 |
1 шт. |
Поверка
осуществляется по документу «МП РТ 1602-2011. Осциллографы цифровые модульные NI PXIe-5185, NI PXIe-5186. Методика поверки», утвержденному руководителем ГЦИ СИ «Рос-тест-Москва» 31.08.2011 г.
Средства поверки:
|
наименование и требования к метрологическим характеристикам |
рекомендуемое средство поверки и его метрологические характеристики |
|
калибратор постоянного напряжения относительная погрешность установки постоянного напряжения от 45 до 650 мВ на нагрузку 50 Ом не более ± 0,4 % |
калибратор осциллографов Fluke 9500B опцией |
|
100 и активной головкой 9560 относительная погрешность установки постоянного напряжения от 45 до 650 мВ на нагрузку 50 Ом не более ± 0,075 % | |
|
калибратор переменного напряжения------- |
относительная погрешность установки сину- |
|
относительная погрешность установки синусоидального напряжения 85 мВ (п-п) на нагрузку 50 Ом не более ± 1,5 % |
соидального напряжения 85 мВ (п-п) на нагрузку 50 Ом не более ± 1,5 % |
|
генератор сигналов прямоугольной формы относительная погрешность установки частоты 100 кГц сигнала амплитудой 1 В не более ± 5-10-6 |
относительная погрешность установки частоты 100 кГц сигнала прямоугольной формы амплитудой 1 В не более ± 0.25-10-6 |
|
генератор СВЧ неравномерность АЧХ при уровне 85 мВ (п-п) на частотах от 10 МГц до 5 ГГц не более ± 10 % |
неравномерность АЧХ при уровне 85 мВ (п-п) на частотах от 10 МГц до 5 ГГц не более ± 5 % |
|
Аттенюатор номинальное значение 20 дБ; КСВН на частоте 100 кГц не более 1,4 |
аттенюатор коаксиальный |
|
Agilent 8191B-020 номинальное значение 20 дБ; КСВН на частоте от 100 кГц не более 1,2 |
Сведения о методах измерений
Методы измерений изложены в документе «371133N-R2. Осциллографы цифровые модульные NI PXIe-5185, NI PXIe-5186. Руководство по эксплуатации».
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Рекомендации к применению
Осуществление мероприятий государственного контроля и надзора (в сфере электросвязи).
Выполнение работ по оценке соответствия промышленной продукции (средств электросвязи) установленным законодательством Российской Федерации обязательным требованиям.
