Приборы для испытаний аккумуляторных батарей подстанций толчковым током ТАБ-1

Назначение

Прибор для испытаний аккумуляторных батарей подстанций толчковым током ТАБ-1 (далее - прибор ТАБ-1) предназначен для измерения напряжения аккумуляторных батарей (АБ) электрических подстанций при толчковых токах согласно п. 27.2 РД 34.45-51.300-97 «Объем и нормы испытаний электрооборудования» РАО ЕЭС.

Описание

В основу работы прибора ТАБ-1 положено кратковременное нагружение испытываемой аккумуляторной батареи путем параллельного подключения к ней заданного количества нагрузочных резисторов посредством мощных IGBT-транзисторов, измерение напряжения батареи до нагружения и во время нагружения и вычисление разности этих напряжений (просадки).

Прибор состоит из следующих основных узлов: корпуса с лицевой панелью, дисплеем и рукоятками для переноски, платы печатного монтажа, нагрузочных резисторов, IGBT-транзисторов и проводов с зажимами для подключения прибора к испытываемой аккумуляторной батарее.

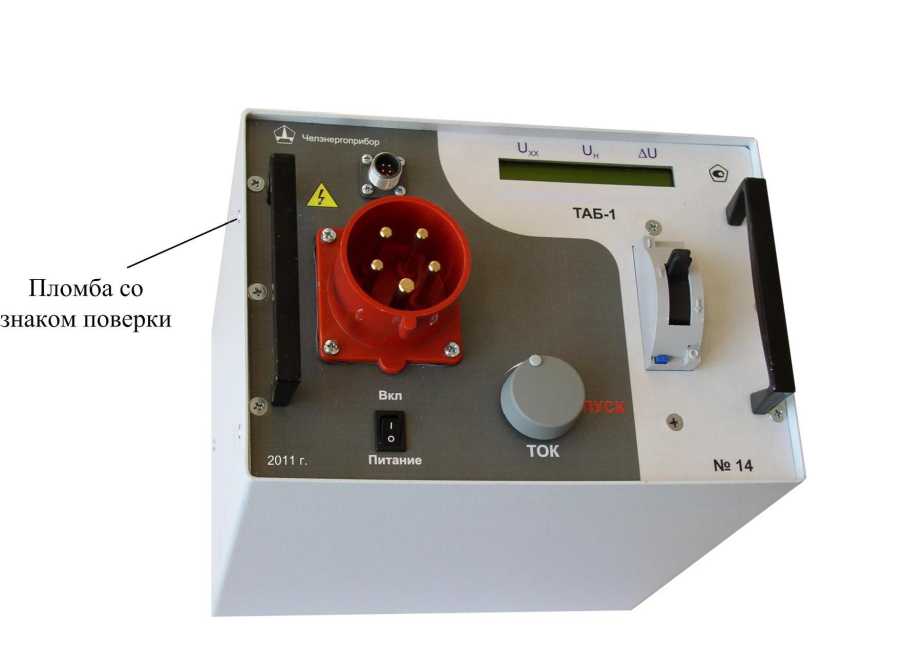

Вывод данных осуществляется на шестнадцатиразрядный знакосинтезирующий дисплей, смонтированный на лицевой панели. Внешний вид прибора представлен на рисунке 1.

Рисунок 1

Технические характеристики

1. Диапазон измерений напряжений........................................................................(100 - 240) В.

2. Пределы допускаемой основной приведенной погрешности измерений напряжений . ±0,5 %.

3. Пределы допускаемой дополнительной погрешности измерений напряжений при изменении температуры окружающего воздуха от нормальных до предельных значений в рабочем диапазоне температур равны пределам допускаемой основной погрешности измерения напряжения.

4. Диапазон задания тока через АБ при UАБ = 195 В...............................................(12 — 804) А.

5. Дискретность задания тока при UАБ = 195 В.....................................................................12 А.

6. Время нагружения..............................................................................................................0,3 с.

7. Время установления рабочего режима, не более ............................................................... 15 с.

8. Прибор питается от испытываемой аккумуляторной батареи постоянным током напряжением (110 - 240) В.

9. Масса без соединительных проводов и разъемов, не более ............................................ 10 кг.

10. Габаритные размеры, не более.......................................................................200x280x400 мм.

11. Длина соединительных проводов, не менее .......................................................................3 м.

12. Средний срок службы, не менее .................................................................................... 10 лет.

13. Средняя наработка на отказ при вероятности безотказной работы 0,95, не менее 3000 часов.

Рабочие условия применения прибора ТАБ-1

.....(10 - 35) °C.

80 % при 25 °C.

84 - 106,7 кПа.

■ Температура окружающей среды...............................................................

■ Относительная влажность воздуха, не более...........................................

■ Атмосферное давление...............................................................................

Знак утверждения типа

наносят на лицевую панель прибора ТАБ-1 и титульный лист руководства по эксплуатации типографским способом в левом верхнем углу.

Комплектность

Поверка

осуществляется по документу МП 47914-11“Прибор для испытаний аккумуляторных батарей подстанций толчковым током ТАБ-1. Методика поверки”, утвержденному ГЦИ СИ «Челябинский ЦСМ» в 2011 г.

В перечень основного поверочного и вспомогательного оборудования входят:

- вольтметр универсальный В7-78/1, предел относительной погрешности измерения постоянного напряжения ± 0,0045 %;

- источник постоянного напряжения с выходным напряжением от 120 до 200 В и допустимым током нагрузки до 800 А;

- источник питания GPR-30H10D с диапазоном выходных напряжений 0-300 В и током нагрузки до 1 А.

Сведения о методах измерений

Методика измерений представлена в руководстве по эксплуатации.

Нормативные документы

1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока и сопротивления. Общие технические требования и методы испытаний.

2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

3. ТУ 4222.011.71693739-2010 Прибор для испытаний аккумуляторных батарей подстанций толчковым током ТАБ-1.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
