Устройства ОПТИКОН
| Номер в ГРСИ РФ: | 47917-11 |
|---|---|
| Производитель / заявитель: | ОАО "Новосибирский авиаремонтный завод" (НАРЗ), г.Новосибирск |
Для бесконтактных измерений координат положений концов лопастей вращающегося несущего винта (ЛНВ) вертолета.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47917-11 |
| Действует | по 03.10.2016 |
| Наименование | Устройства |
| Модель | ОПТИКОН |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b1d2977d-f64d-2dbe-4b36-5457e21b54f3 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | НАРИ.421413.001 ТУ |
| Класс СИ | 27.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ СНИИМ |
| Адрес центра | 630004, г.Новосибирск, пр.Димитрова, 4 |
| Руководитель центра | Черепанов Виктор Яковлевич |
| Телефон | (8*383*2) 10-08-14 |
| Факс | 10-13-60 |
| Информация о сертификате | |
| Срок действия сертификата | 03.10.2016 |
| Номер сертификата | 44049 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 5187 от 03.10.11 п.37 |
Производитель / Заявитель
ОАО "Новосибирский авиаремонтный завод" (НАРЗ), РОССИЯ, г.Новосибирск
Россия
630123, ул.Аэропорт, 2/4, тел/факс: (383)2289650, E-mail: info@narp.ru
Поверка
| Методика поверки / информация о поверке | НАРИ.421413.001МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 19 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
47917-11: Описание типа
2011-47917-11.pdf
|
Скачать | 110.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Устройства «ОПТИКОН» (далее - Устройство) предназначены для бесконтактных измерений координат положений концов лопастей вращающегося несущего винта (ЛНВ) вертолета.
Описание
Принцип работы Устройства основан на преобразовании оптического изображения в электрический сигнал с помощью многоэлементного координатно-чувствительного фотоприёмника. Устройство конструктивно состоит из четырех основных блоков (рисунок 1, рисунок 2): видеоголовки (ВГ), видеоконтрольного устройства (ВКУ), модуля синхронизации (МС) и крепежно-подъёмного механизма (КПМ).
Устройство обеспечивает:
а) проведение бесконтактных измерений координат положений концов (вертикального угла) каждой лопасти вращающегося несущего винта вертолёта относительно оптической оси ВГ;
б) визуализацию измеряемых параметров в режиме реального времени на экране жидкокристаллического индикатора;
ВГ
ВКУ
МС
КПМ

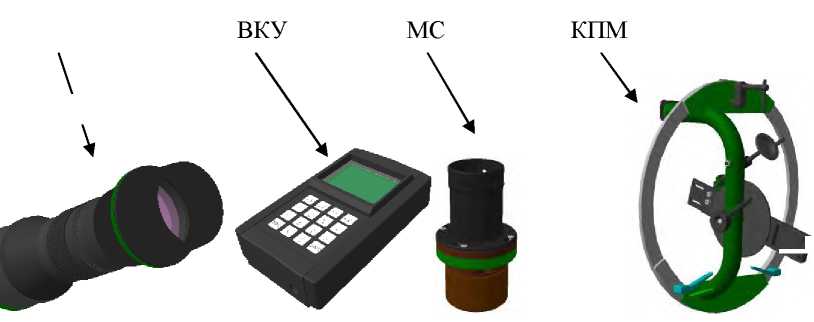

Рисунок 1 - Составные части Устройства
— Схема пломбирования ЛАЗЕР СЕТЬ
Место нанесения Знака утверждения типа
Технические характеристики
|
Диапазон измерений координат ЛНВ (вертикального угла), мм/м (...° ) |
± 400/10 (± 2,3) |
|
Пределы допускаемой абсолютной погрешности измерений координат ЛНВ (вертикального угла) в диапазоне ± 250 мм / 10 м(± 1,43 °), мм /м( °) |
± 1/10 (± 0,0057) |
|
Дистанция, м |
от 6 до 12 |
|
Количество лопастей, шт |
от 5 до 8 |
|
Максимальная скорость конца лопасти, м/с |
300 |
|
Электропитание: | |
|
- от сети постоянного тока напряжением, В |
18 - 36 |
|
Потребляемая мощность, Вт, не более |
9,5 |
|
- от сети переменного тока через сетевой адаптер: | |
|
- напряжением, В |
(220 ± 22); |
|
- частотой, Гц |
(50±1) |
|
Потребляемая мощность, ВА, не более |
11 |
|
Габаритные размеры, мм, не более: | |
|
- видеоголовки |
360х125х125 |
|
- видеоконтрольного устройства |
198х114х53 |
|
- модуля синхронизации |
76х70х170 |
|
Масса Устройства, кг, не более |
7,5 |
|
ВГ и МС эксплуатируются в следующих климатических условиях по гр. 6 ГОСТ 22261-94 со следующими уточнениями: | |
|
- температура окружающего воздуха, °С |
(20±60) |
|
- верхний предел относительной влажности при 25 °С без образования конденсата, % |
90 |
|
- атмосферное давление, кПа |
(100 ±55) |
|
ВКУ эксплуатируются в следующих климатических условиях по гр. 3 ГОСТ 22261-94 со следующими уточнениями: | |
|
- температура окружающего воздуха, °С |
(20 ±40) |
|
- верхний предел относительной влажности при 25 °С без образования конденсата, % |
90 |
|
- атмосферное давление, кПа |
(100 ±55) |
|
Устройство эксплуатируются в следующих рабочих условиях по гр. 6 ГОСТ 22261-94 со следующими уточнениями: | |
|
- вибрация, Гц |
16 |
|
- амплитуда, мм, не более |
0,4 |
|
Средний срок службы, лет, не менее |
7 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
Знак утверждения типа
наносят на металлический шильдик фотохимическим методом на обратной стороне видео-контрольного устройства и на титульные листы эксплуатационной документации типографским способом.
Комплектность
|
Обозначение |
Наименование |
Кол-во |
Примечание |
|
НАРИ.421413.001.01 |
Видеоголовка |
1 | |
|
НАРИ.421413. 001.02 |
Устройство видеоконтрольное |
1 | |
|
НАРИ.421413. 001.04 |
Механизм крепёжно-подъёмный |
1 | |
|
НАРИ.421413. 001.03 |
Модуль синхронизации |
1 | |
|
НАРИ.421413. 001.05 |
Адаптер сетевой |
1 |
220 В |
|
НАРИ.421413. 001.06 |
Светофильтр |
1 | |
|
НАРИ.421413. 001.09 |
Отражатель |
10 | |
|
Отвертка |
1 |
Покупное изделие | |
|
НАРИ.421413. 001.07 |
Кабель питания с бортовой вилкой |
1 |
27 В |
|
Обозначение |
Наименование |
Кол-во |
Примечание |
|
НАРИ.421413. 001.08 |
Кабель ВКУ - ВГ |
1 | |
|
GNL-5013UWC |
Источник света |
1 | |
|
НАРИ.421413.001РЭ |
Руководство по эксплуатации |
1 | |
|
НАРИ.421413.001МП |
Методика поверки |
1 |
Поверка
осуществляется по документу НАРИ.421413.001МП «Устройства “ОПТИКОН”. Методика поверки» утвержденному ФГУП «СНИИМ» в мае 2011 г.
В перечень основного поверочного оборудования входят: Штангенрейсмас
ШР-1000 по ГОСТ 164, ПГ ± 0,1 мм; рулетка измерительная металлическая Р20У3П по ГОСТ 7502, КТ2; генератор импульсов типа Г5-63 по ТУ 3.264.037, ПГ периода ± 0,1Т
Сведения о методах измерений
НАРИ.421413.001РЭ «Устройство «ОПТИКОН». Руководство по эксплуатации»
Нормативные документы
1 НАРИ.421413.001ТУ «Устройства «ОПТИКОН». Технические условия»
2 ГОСТ 8.016-81 ГСИ. Государственная поверочная схема для СИ плоского угла.
МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1x10-6 : 50 м
Рекомендации к применению
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
