Газоанализатор MEXA-7200
| Номер в ГРСИ РФ: | 47931-11 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Фирма "Horiba Ltd.", Япония |
Для измерений концентраций окиси углерода, двуокиси углерода, окиси азота и общих углеводородов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 47931-11 | ||||||
| Наименование | Газоанализатор | ||||||
| Модель | MEXA-7200 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 31471f84-fa19-35b0-8879-0f36d26cebcd | ||||||
| Испытания |
|
||||||
| Год регистрации | 2011 | ||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 31.01 |
| Год регистрации | 2011 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Нижегородского ЦСМ |
| Адрес центра | 603950, г.Нижний Новгород, ул.Республиканская, 1 |
| Руководитель центра | Свешников Александр Григорьевич |
| Телефон | (8*831*2) 18-57-27 |
| Факс | 18-57-48 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 44063 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 5200 от 03.10.11 п.12 |
Производитель / Заявитель
Фирма "Horiba Europe GmbH", ГЕРМАНИЯ
Германия
Julius-Kronenberg-Str. 9, 42799 Leichlingen тел. +49-6172-1396-0; Hans-Mess-Str.6, D-61440 Oberursel тел. +49-6172-1396-0; HORIBA Europe GmbH Darmstadt Office Landwehrstrasse 55 D-64293 Darmstadt Germany, Тел:+49 6151 5000 0
Поверка
| Методика поверки / информация о поверке | МП 47931-11 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7 (88%) |
| Неуспешных поверок (СИ непригодно) | 1 (13 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
47931-11: Описание типа
2011-47931-11.pdf
|
Скачать | 115.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Газоанализатор МЕХА-7200 предназначен для измерений концентраций окиси углерода, двуокиси углерода, окиси азота и общих углеводородов.
Описание
Газоанализатор МЕХА-7200 представляет собой стационарный измерительный комплекс, выполняющий измерения концентраций газов как непосредственно в процессе разбавления, так и закаченных в специальные мешки газов, разбавленных окружающим воздухом.
Прибор состоит из следующих основных узлов:
• блок анализаторов, включающий в себя отдельные анализаторы на каждый компонент;
• система обработки газов, предназначенная для подготовки газов к измерениям (фильтрация, прокачка);
• система электромагнитных клапанов для направления нулевых, калибровочных и рабочих газов к отдельным анализаторам;
• центральный блок управления - персональный компьютер, связанный по локальной цепи со всеми системами комплекса, управляет всеми его процессами.
Управление комплексом осуществляется либо через клавиатуру компьютера, либо по локальной сети с другого головного компьютера в автоматическом режиме. Измеряемые данные, также как и все процессы измерений и калибровки, отображаются на мониторе центрального блока управления. Данные замеров могут выводиться на устройство печати.

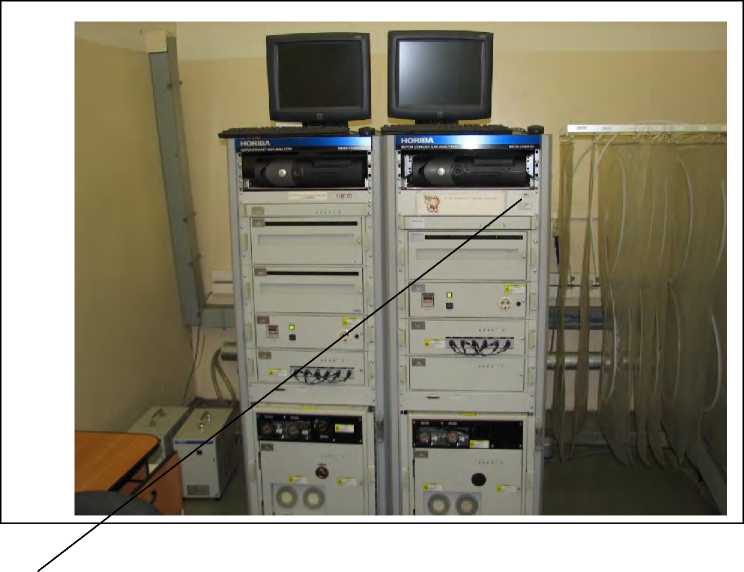

Место нанесения клейма
Программное обеспечениеИдентификационные данные программного обеспечения: | ||||
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного кода |
|
MEXA |
MEXA-7200 |
5 |
F802 |
Двоичное суммирование |
Влияние программного обеспечения на метрологические характеристики отсутствует.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных измерений «С» в соответствии с МИ 3286-2010.
Технические характеристики
|
Определяемый компонент |
Диапазон измерения объемной доли |
Принцип измерения |
Пределы допускаемой основной относительной погрешности |
|
1СО2 |
0-1 % |
Недисперсионный инфракрасный детектор |
±2% |
|
2СО2 |
0-10 % |
Недисперсионный инфракрасный детектор |
±2% |
|
co(L) |
0-1000 ppm |
Недисперсионный инфракрасный детектор |
±2% |
|
1ТНС |
0-50 ppm С3Н8 |
Пламенно-ионизационный детектор |
±2% |
|
NOx |
0-20 ppm 0-100 ppm |
Химико-люминесцентный детектор |
±2% |
|
2ТНС |
0-50 ppm С3Н8 |
Пламенно-ионизационный детектор |
±2% |
1СО2 - двуокись углерода, анализируемая непосредственно в процессе разбавления пробы;
2СО2 - двуокись углерода, анализируемая как из мешков с разбавленной пробой, так и непосредственно в процессе разбавления пробы;
CO(L) - окись углерода малой концентрации, анализируемая как из мешков с разбавленной пробой, так и непосредственно в процессе разбавления пробы;
1ТНС - общие углеводороды, анализируемые как из мешков с разбавленной пробой, так и непосредственно в процессе разбавления пробы (используется для исследования бензиновых двигателей);
NOx - окиси азота, анализируемые как из мешков с разбавленной пробой, так и непосредственно в процессе разбавления пробы;
2ТНС - общие углеводороды, анализируемые непосредственно в процессе разбавления пробы (используется для исследования дизельных двигателей);
• Время прогрева, мин, не более 40
• Время установления показаний, с, не более 15
|
• Напряжение питания, В |
(207-250)±10% |
|
• Частота сети, Гц |
(50 ±1) |
|
• Габаритные размеры, мм:, не более |
1500x570x850 |
• Масса, кг, не 350
• Условия эксплуатации:
диапазон рабочих температур, оС от плюс5 до плюс 35
относительная влажность, % от 10 до 80
|
атмосферное давление, |
от 91 до105 |
|
• Расход пробы, л/мин |
от 1,0 до 5 |
|
• Потребляемая мощность, кВ-А |
1,5 |
Знак утверждения типа
Знак утверждения типа наносится в центр титульного листа руководства по эксплуатации.
Комплектность
- Газоанализатор МЕХА-7200
- Руководство по эксплуатации
- Методика поверки
Поверка
осуществляется по методике поверки МП 47931-11, утвержденной руководителем ГЦИ СИ
ФГУ «Нижегородский ЦСМ» в феврале 2011г.
Основные средства поверки:
ГСО-ПГС в баллонах под давлением по ТУ 6-16-2956-92;
Азот особой частоты по ГОСТ 9392-74 в баллонах под давлением.
Сведения о методах измерений
Сведения о методике измерения приведены в Руководстве по эксплуатации.
Нормативные документы
2. ГОСТ Р 50759-95. Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия.
3. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Рекомендации к применению
- при осуществлении деятельности в области охраны окружающей среды.
