Датчики температуры электронные Т, мод. ТА, ТАА, TAD, TAP
| Номер в ГРСИ РФ: | 47951-11 |
|---|---|
| Категория: | Датчики температуры |
| Производитель / заявитель: | Фирма "ifm electronic GmbH", Германия |
Для измерения и контроля температуры в жидких, газовых, сыпучих и вязких средах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47951-11 |
| Действует | по 22.09.2021 |
| Наименование | Датчики температуры электронные |
| Модель | Т, мод. ТА, ТАА, TAD, TAP |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b83b0a4f-601f-1105-eb38-83980b3b4c76 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 32.02 |
| Год регистрации | 2011 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 10.10.2016 |
| Номер сертификата | 44087 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 5264 от 10.10.11 п.11 |
Производитель / Заявитель
Компания "IFM electronic GmbH", Германия.
Германия
ifm-Stra?e 1, 88069 Tettnang
Поверка
| Методика поверки / информация о поверке | МП 2411-0062-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 939 (99%) |
| Неуспешных поверок (СИ непригодно) | 7 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
47951-11: Описание типа
2016-47951-11.pdf
|
Скачать | 119.2 КБ | |
|
47951-11: Методика поверки
2023-mp47951-11.pdf
|
Скачать | 48.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Датчики температуры электронные серии Т, модификаций ТА, ТАА, TAD, TAP (далее - датчики), предназначены для измерения и контроля температуры в жидких, газовых, сыпучих и вязких средах.
Описание
Принцип действия датчиков основан на преобразовании измеренной текущей температуры в аналоговый выходной сигнал (4 ^ 20 мА).
Основной частью датчика является термопреобразователь сопротивления Pt 1000, помещенный в термометрическую гильзу из нержавеющей стали и герметично соединенный с преобразователем, где сигнал от термопреобразователей сопротивления (ТС), линеаризуется, масштабируется и преобразуется в постоянный электрический ток в диапазоне от 4 до 20 мА и в виде цифрового кода для связи с ПК по встроенному интерфейсу IO-Link или EPS-
интерфейсу (модификация TAD), интерфейсу Profibus Pa (модификация ТАР).
Датчики модификации ТА выполнены в 10 исполнениях: TA3130, TA3131, TA3231, TA3233, TA3237, TA3333, TA3337, TA3430, TA3431, TA3437, различные по диапазону измерений температуры, абсолютной погрешности измерений, габаритным размерам, массе.
Датчики модификации ТАА выполнены в 2 исполнениях: ТАА131, ТАА431, различные по габаритным размерам, массе.
Датчики модификации TAD выполнены в 6 исполнениях: TAD161, TAD181, TAD191, TAD961, TAD981, TAD991, различные по габаритным размерам, массе, напряжению питания.
Датчики, модификации TAP , выполнены в 4 исполнениях: ТАР18А, ТАР98А, TAP161, TAP961, различаются по габаритным размерам, массе.
В датчиках модификаций TAD, TAP для исполнения функции диагностики дополнительно установлен датчик NTC, масштабируемый диапазон измерений и диагностика выхода, самоконтроль.
Все датчики имеют разъем М12 для подключения напряжения питания и выходных сигналов и специальное резьбовое соединение для подключения к замкнутым и открытым системам. Герметичная конструкция датчиков не позволяет вносить изменения, ведущие к искажению результатов измерений.
Программное обеспечение - отсутствует.

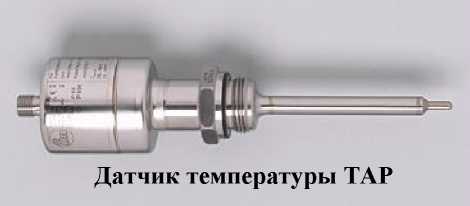

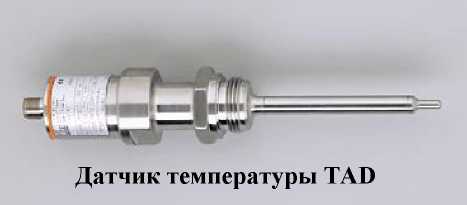

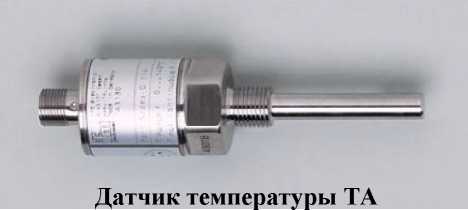

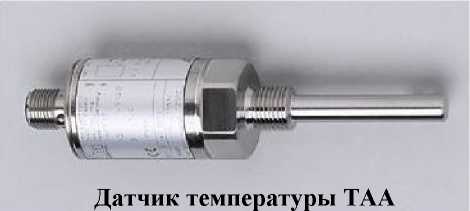

Рисунок 1 - Общий вид датчиков.
Технические характеристики
Основные метрологические и технические характеристики датчиков приведены в таблицах 1 -5:
Таблица 1
|
Наименование характеристики |
Значения | ||||
|
модификация ТА | |||||
|
TA3130 |
TA3430 |
TA3437 |
TA3233 |
TA3237 | |
|
Диапазон измерений, °С |
от 0 до 140 |
от 0 до 140 |
от 0 до 100 |
от минус 17,8 до 148,9 |
от 0 до 100 |
|
Условное обозначение номинальной статической характеристики (НСХ) |
Pt1000A | ||||
|
Номинальное сопротивление термопреобразователей при 0 °С, Ом |
1000 | ||||
|
Температурный коэффициент сопротивления, Ом/°С |
0,00385 | ||||
|
Пределы допускаемой основной абсолютной погрешности, °С, в диапазоне температуры от 0 °C до 140 °C от 0 °C до 100 °C в точке 60 °C во всем диапазоне |
± 0,5 ± 0,1 |
± 0,5 ± 0,1 |
± 0,3 ± 0,1 |
± 0,4 |
± 0,3 |
|
Пределы допускаемой дополнительной погрешности измерений, вызванной отклонением температуры от (25±5) °С в рабочем диапазоне на каждые 10 °С температуры, % ± 0,1 | |||||
|
Разрешение аналог. выхода, °C |
0,02 | ||||
|
Степень защиты от воды и пыли |
IP 68 / IP 69K, III | ||||
|
Г абаритные размеры, мм Диаметр щупа термометрической гильзы, мм | |||||
|
8,2 |
10 |
10 |
6 |
6 | |
|
Длина щупа термометрической гильзы, мм |
60 |
87,5 |
87,5 |
123 |
123 |
|
Диаметр х длина датчика, мм, не более |
30 х 117,7 |
30 х 180,5 |
30 х 180,5 |
30 х 171 |
30 х 171 |
|
Напряжение питания, постоянный ток, В |
10 - 30 | ||||
|
Масса, кг |
0,14 |
0,231 |
0,236 |
0,165 |
0,165 |
|
Условия эксплуатации - температура окружающего воздуха, ° С - относительная влажность, % |
от минус 25 до 70 до 95 без конденсации влаги | ||||
|
Условия транспортирования и хранения - температура окружающего воздуха, ° С - относительная влажность, % |
от минус 40 до 100 до 95 без конденсации влаги | ||||
|
Срок службы, лет |
10 | ||||
Таблица 2
|
Наименование характеристики |
Значения | ||||
|
модификация ТА | |||||
|
TA3131 |
TA3231 |
TA3333 |
TA3337 |
TA3431 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Диапазон измерений, °С |
от минус 50 до 150 |
от минус 10 до 150 |
от минус 17,8 до 148,9 |
от 0 до 100 |
от минус 10 до 150 |
|
Условное обозначение номинальной статической характеристики (НСХ) |
Pt1000A | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Номинальное сопротивление термопреобразователей при 0 °С, Ом |
1000 | ||||
|
Температурный коэффициент сопротивления, Ом/°С |
0,00385 | ||||
|
Пределы допускаемой основной абсолютной погрешности, °С |
± 0,4 |
± 0,3 |
± 0,4 |
± 0,3 |
± 0,3 |
|
Пределы допускаемой дополнительной погрешности измерений, вызванной отклонением температуры от (25±5) °С в рабочем диапазоне на каждые 10 °С температуры, % ± 0,1 | |||||
|
Разрешение аналог. выхода, °C |
0,02 | ||||
|
Степень защиты от воды и пыли |
IP 68 / IP 69K, III | ||||
|
Г абаритные размеры, мм Диаметр щупа термометрической гильзы, мм |
8,2 |
6 |
8,2 |
8,2 |
10 |
|
Длина щупа термометрической гильзы, мм |
60 |
123 |
60 |
60 |
87,5 |
|
Диаметр х длина датчика, мм, не более |
30 х 117,7 |
30 х 171 |
30 х 117,7 |
30 х 117,7 |
30 х 180,5 |
|
Напряжение питания, постоянный ток, В |
10 - 30 | ||||
|
Масса, кг |
0,135 |
0,164 |
0,127 |
0,123 |
0,227 |
|
Условия эксплуатации - температура окружающего воздуха, ° С - относительная влажность, % |
от минус 25 до 70 до 95 без конденсации влаги | ||||
|
Условия транспортирования и хранения - температура окружающего воздуха, ° С - относительная влажность, % |
от минус 40 до 100 до 95 без конденсации влаги | ||||
|
Срок службы, лет |
10 | ||||
Таблица 3
|
Наименование характеристики |
Значения | |
|
модификация ТАА | ||
|
TAA131 |
TAA431 | |
|
1 |
2 |
3 |
|
Диапазон измерений, °С |
от минус 10 до |
150 |
|
Условное обозначение номинальной статической характеристики (НСХ) |
Pt1000A | |
|
Номинальное сопротивление термопреобразователей при 0 °С, Ом |
1000 | |
|
Температурный коэффициент сопротивления, Ом/°С |
0,00385 | |
|
Пределы допускаемой основной абсолютной погрешности, °С в диапазоне от 0 до 140 °С в точке 60 °С |
± 0,3 ± 0,1 | |
|
Пределы допускаемой дополнительной погрешности измерений, вызванной отклонением температуры от (25±5) °С в рабочем диапазоне на каждые 10 °С температуры, % ± 0,1 | ||
|
Разрешение аналог. выхода, °C |
0,05 | |
|
Степень защиты от воды и пыли |
IP 68 / IP 69K, I] |
[I |
|
Г абаритные размеры, мм Диаметр щупа термометрической гильзы, мм, не более |
8,2 |
10 |
|
Длина щупа термометрической гильзы, мм |
60 |
87,5 |
|
Диаметр х длина датчика, мм, не более |
30 х 127,9 |
30 х 190,5 |
|
Напряжение питания, постоянный ток, В |
18 - 31,6 | |
|
Масса, кг |
0,166 |
0,264 |
|
1 |
2 |
3 |
|
Условия эксплуатации - температура окружающего воздуха, ° С - относительная влажность, % |
от минус 25 до 70 до 95 без конденсации влаги | |
|
Условия транспортирования и хранения - температура окружающего воздуха, ° С - относительная влажность, % |
от минус 40 до 100 до 95 без конденсации влаги | |
|
Срок службы, лет |
10 | |
Таблица 4
|
Наименование характеристики |
Значения | |||
|
модификация ТАР | ||||
|
ТАР18А |
ТАР98А |
ТАР161 |
ТАР961 | |
|
Диапазон измерений, °С |
от минус 25 до 150 | |||
|
Условное обозначение номинальной статической характеристики (НСХ) |
Pt1000A | |||
|
Номинальное сопротивление термопреобразователей при 0 °С, Ом |
1000 | |||
|
Температурный коэффициент сопротивления, Ом/°С |
0,00385 | |||
|
Пределы допускаемой основной абсолютной погрешности, °С в диапазоне от минус 25 °C до минус 10 °C в диапазоне от минус 10 °C до 100 °C в диапазоне от 100 °C до 150 °C |
± 0,3 ± 0,2 ± 0,3 | |||
|
Пределы допускаемой дополнительной погрешности измерений, вызванной отклонением температуры от (25±5) °С в рабочем диапазоне на каждые 10 °С температуры, % 0,01 | ||||
|
Дополнительный датчик: |
NTC | |||
|
Разрешение аналог. выхода, °C |
0,05 | |||
|
Степень защиты от воды и пыли |
IP 68 / IP 69K, III | |||
|
Г абаритные размеры, мм Диаметр щупа термометрической гильзы, мм, не более |
10 |
10 |
10 |
10 |
|
Длина щупа термометрической гильзы, мм |
87,5 |
33 |
100 |
40 |
|
Диаметр х длина датчика, мм, не более |
50,4 х 210,5 |
50,4 х 156,4 |
50 х 223 |
50 х 163 |
|
Напряжение питания, постоянный ток, В |
9 - 32 | |||
|
Масса, кг |
0,51 |
0,51 |
0,48 |
0,466 |
|
Условия эксплуатации: - температура окружающего воздуха, ° С - относительная влажность, % |
от минус 20 до 85* до 95 без конден сации влаги |
от минус 20 до 70 до 95 без конден сации влаги | ||
|
Условия транспортирования и хранения: - температура окружающего воздуха, ° С - относительная влажность, % |
от минус 40 до 85 до 95 без конденсации влаги | |||
|
Срок службы, лет |
10 | |||
* - различные исполнения в диапазоне
Таблица 5
|
Наименование характеристики |
Значения | |||||
|
модификация ТАD | ||||||
|
TAD161 |
TAD961 |
TAD191 |
TAD181 |
TAD981 |
TAD991 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Диапазон измерений, °С |
от минус 25 до 150 | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Условное обозначение номинальной статической характеристики (НСХ) |
Pt1000A | |||||
|
Номинальное сопротивление термопреобразователей при 0 °С, Ом |
1000 | |||||
|
Температурный коэффициент сопротивления, Ом/°С |
0,00385 | |||||
|
Пределы допускаемой основной абсолютной погрешности, °С в диапазоне от минус 25 °C до минус 10 °C в диапазоне от минус 10 °C до 100 °C в диапазоне от 100 °C до 150 °C |
± 0,3 ± 0,2 ± 0,3 | |||||
|
Пределы допускаемой дополнительной погрешности измерений, вызванной отклонением температуры от (25±5) °С в рабочем диапазоне на каждые 10 °С температуры, % 0,01 | ||||||
|
Дополнительный датчик: |
NTC | |||||
|
Разрешение аналог. выхода, °C |
0,05 | |||||
|
Степень защиты от воды и пыли |
IP 68 / IP 69K, III | |||||
|
Г абаритные размеры, мм Диаметр щупа термометрической гильзы, мм, не более |
10 |
10 |
10 |
10 |
10 |
10 |
|
Длина щупа термометрической гильзы, мм |
100 |
40 |
87,5 |
87,5 |
33 |
33 |
|
Диаметр х длина датчика, мм, не более |
41 х 221 |
41 х 161 |
50,4 х 231 |
50,4 х 210,5 |
50,4 х 156 |
50,4 х 176,5 |
|
Напряжение питания, постоянный ток, В |
20 - 32 |
18 - 32 | ||||
|
Масса, кг |
0,472 |
0,456 |
0,39 |
0,455 |
0,44 |
0,385 |
|
Условия эксплуатации - температура окружающего воздуха, ° С - относительная влажность, % |
от минус 20 до 70 до 95 без конденсации влаги | |||||
|
Условия транспортирования и хранения - температура окружающего воздуха, ° С - относительная влажность, % |
от минус 40 до 85 до 95 без конденсации влаги | |||||
|
Срок службы, лет |
10 | |||||
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографическим способом и на прибор в виде наклейки.
Комплектность
Таблица 6
|
Наименование |
Обозначение |
Кол-во |
|
Датчик температуры электронный |
ТА хххх* (ТААххх, TADххх, ТАРххх) |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Методика поверки |
МП 2411- 0062 -2011 |
1 экз. |
|
Потребительская тара |
1 шт. |
* - исполнение модификации
Поверка
осуществляется по методике поверки МП 2411- 0062 -2011 «Датчики температуры электронные серии Т, модификаций ТА, ТАА, TAD, TAP, компании «IFM elctronic GmbH», Германия. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в июне 2011 г.
Основное поверочное оборудование:
- криостат 814L, диапазон измерения температур от минус 80 до 0 °С, температурный градиент не более 0,008 °С/см, нестабильность поддержания температуры ±0,02 °С;
- масляный термостат ТР-1М, диапазон измерения температур от 40 до 200 °С, температурный градиент не более 0,002 °С/см, нестабильность поддержания температуры ±0,05 °С;
- многофункциональный калибратор TRX-IIR в режиме измерения силы постоянного тока, диапазон от 0 до 52 мА, погрешность ±(0,01 % ИВ +0,01 % ВПИ).
Сведения о методах измерений
Методы измерения изложены в руководстве по эксплуатации «Датчики температуры электронные серии Т, модификаций ТА, ТАА, TAD, TAP».
Нормативные документы
1. ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры».
2. ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
3. Техническая документация компании «IFM electronic GmbH», Германия.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Другие Датчики температуры
