Преобразователи температуры электронные Т, мод. ТС, ТК, TN
| Номер в ГРСИ РФ: | 47952-11 |
|---|---|
| Производитель / заявитель: | Фирма "ifm electronic GmbH", Германия |
Для измерения и контроля температуры в машинном оборудовании и установках.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47952-11 |
| Действует | по 22.09.2021 |
| Наименование | Преобразователи температуры электронные |
| Модель | Т, мод. ТС, ТК, TN |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a30783da-309c-7c7b-f975-dc8c1e4c9927 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 32.02 |
| Год регистрации | 2011 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 10.10.2016 |
| Номер сертификата | 44088 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 5264 от 10.10.11 п.12 |
Производитель / Заявитель
Компания "IFM electronic GmbH", ГЕРМАНИЯ
Германия
ifm-Stra?e 1, 88069 Tettnang
Поверка
| Методика поверки / информация о поверке | МП 2411-0064-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 43 (98%) |
| Неуспешных поверок (СИ непригодно) | 1 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
47952-11: Описание типа
2016-47952-11.pdf
|
Скачать | 84.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи температуры электронные серии Т, модификаций ТС, ТК, TN (далее - преобразователи), предназначены для измерения и контроля температуры в машинном оборудовании и установках.
Описание
Принцип действия преобразователей основан на измерении и автоматическом двухпозиционном регулировании по двум выходам и сигнализации изменения температуры относительно заданных значений.
Основной частью преобразователя является термопреобразователь сопротивления Pt 1000, помещенный в термометрическую гильзу из нержавеющей стали и герметично соединенный с электронной схемой. Преобразователи модификации ТС, выполненные в двух исполнениях: ТС6330, ТС 7430 и модификации ТК - в пяти исполнениях: ТК 6130, ТК 7130, ТК 6330, ТК 7330, ТК 7480, имеют кольца со шкалой для установки температуры срабатывания реле. Срабатывание реле сопровождается светодиодной индикацией. Исполнения модификаций различаются диапазоном измерений температуры, габаритными размерами, массой .
Преобразователи модификации TN, выполненные в двух исполнениях: TN2531, TN7531, имеют 4-х позиционный буквенно-цифровой дисплей с кнопкой настройки срабатывания реле и возможность связи с ПК по встроенному интерфейсу IO-Link, без использования специального программного обеспечения. Исполнение TN2531 имеет аналоговый (4 - 20 мА или 0-10 В) выход.
Установка точек срабатывания всех модификаций возможна в пределах всего диапазона измерений. Все преобразователи имеют разъем М12 для подключения напряжения питания и выходных сигналов, также специальное резьбовое соединение для подключения к замкнутым и открытым системам.
Конструкция преобразователей не позволяет вносить изменения, ведущие к искажению результатов измерений.
Программное обеспечение - отсутствует

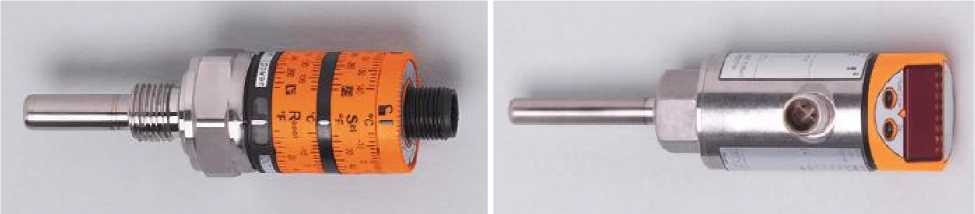

Преобразователь температуры TC, TK Преобразователь температуры TN
Рис. 1 Вид преобразователей
Технические характеристики
Основные метрологические и технические характеристики преобразователей приведены в таблице 1:
Таблица 1.
|
Наименование характеристики |
Значения | ||
|
мод. ТС |
мод. ТК |
мод. TN | |
|
Диапазон измерений, °С |
от 0 до 100 |
от минус 25 до 140 |
от минус 40 до 150 |
|
Условное обозначение номинальной статической характеристики (НСХ) |
Pt1000B | ||
|
Номинальное сопротивление термопреобразователей при 0 °С, Ом |
1000 | ||
|
Температурный коэффициент сопротивления, Ом/°С |
0,00385 | ||
|
Пределы допускаемой основной абсолютной погрешности, °С: Разрешение: |
± 2 |
± 3 |
± 0,3 0,1 |
|
Пределы допускаемой дополнительной погрешности измерения, вызванной отклонением температуры от (25±5) °С в рабочем диапазоне на каждые 10 °С температуры, %, не более |
- |
± 0,1 | |
|
Степень защиты от воды и пыли |
IP 67, III | ||
|
Г абаритные размеры, мм Диаметр щупа термометрической гильзы, мм Длина щупа термометрической гильзы, мм |
8-8,2 39-267 | ||
|
Диаметр х длина преобразователя, мм, не более |
27 х 327 |
48 х 128 | |
|
Напряжение питания, постоянный ток, В |
9,6 - 32 |
18 - 32 | |
|
Масса, кг |
0,104 - 0,202 | ||
|
Условия эксплуатации - температура окружающего воздуха, ° С - относительная влажность, %, не более |
от минус 25 до 70 80 | ||
|
Условия транспортирования и хранения - температура окружающего воздуха, ° С - относительная влажность, %, не более |
от минус 40 до 100 80 | ||
|
Срок службы, лет |
10 | ||
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографическим способом и на прибор в виде наклейки.
Комплектность
|
Наименование |
Обозначение |
Кол-во |
|
Преобразователь температуры электронный серии Т |
ТС хххх* (ТК хххх, TN хххх) |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Методика поверки |
МП 2411- 0064 -2011 |
1 экз. |
|
Потребительская тара |
1 шт. |
* - исполнение модификаций
Поверка
осуществляется по методике поверки МП 2411- 0064 -2011 «Преобразователи температуры электронные серии Т, модификаций ТС, ТК, TN, компании «IFM electronic GmbH», Германия. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в июне 2011 г.
Основное поверочное оборудование:
- криостат 814L, диапазон измерения температур от минус 80 до 0 °С, температурный градиент не более 0,008 °С/см, нестабильность поддержания температуры ±0,02 °С;
- масляный термостат ТР-1М, диапазон измерения температур от 40 до 200 °С, температурный градиент не более 0,002 °С/см, нестабильность поддержания температуры ±0,05 °С;
- мультиметр «Keithley», в режиме измерения силы постоянного тока, диапазон от 0 до 20 мА, погрешность ±(0,05 % ИВ +0,08 % ВПИ).
Сведения о методах измерений
Методы измерения изложены в руководстве по эксплуатации «Преобразователи температуры электронные серии Т, модификаций ТС, ТК, TN».
Нормативные документы
1. ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры».
2. ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
3. Техническая документация компании «IFM electronic GmbH», Германия.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
