Комплексы аппаратно-программные автоматизированной расшифровки радиографических снимков Унирен 3040
| Номер в ГРСИ РФ: | 47956-11 |
|---|---|
| Производитель / заявитель: | ЗАО "Юнитест-Рентген", г.С.-Петербург |
Для измерения визуальной диффузной оптической плотности и геометрических размеров включений (дефектов) на радиографических снимках объектов контроля в промышленной дефектоскопии. Область применения: автоматизированный контроль (считывание, обработка, расшифровка и хранение) радиографических снимков сварных соединений в соответствии с ГОСТ 7512-82 на промышленных объектах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47956-11 |
| Действует | по 10.10.2016 |
| Наименование | Комплексы аппаратно-программные автоматизированной расшифровки радиографических снимков |
| Модель | Унирен 3040 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8bc3e7d2-02c1-f023-9425-3e95d07a0564 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4276-021-13826552-2011 |
| Класс СИ | 27.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИОФИ |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Иванов Вячеслав Семенович |
| Телефон | (8*095) 437-56-33 |
| Факс | 437-31-47 |
| Информация о сертификате | |
| Срок действия сертификата | 10.10.2016 |
| Номер сертификата | 44097 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 5264 от 10.10.11 п.20 |
Производитель / Заявитель
ЗАО "Юнитест-Рентген", РОССИЯ, г.С.-Петербург
Россия
194156, Ярославский пр-т, 14, тел/факс: (812) 324-0661, тел.: 324-0324, 194291, пр-т Луначарского, д.72/1. Тел./факс: (812) 448-18-19, тел. 448-18-15, www.unitest-roentgen.ru, E-mail: maiorov@unitest.com.ru, info@unitest-roentgen.ru
Поверка
| Методика поверки / информация о поверке | МП 47956-11 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
47956-11: Описание типа
2011-47956-11.pdf
|
Скачать | 84 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Комплексы аппаратно-программные автоматизированной расшифровки радиографических снимков «Унирен 3040» (далее по тексту - комплексы) предназначены для измерения визуальной диффузной оптической плотности и геометрических размеров включений (дефектов) на радиографических снимках объектов контроля в промышленной дефектоскопии.
Основная область применения: автоматизированный контроль (считывание, обработка, расшифровка и хранение) радиографических снимков сварных соединений в соответствии с ГОСТ 7512-82 на промышленных объектах.
Описание
Принцип работы комплексов основан на преобразовании аналогового изображения объекта контроля, полученного на радиографическом снимке методом неразрушающего контроля в соответствии с ГОСТ 7512-82, в цифровое изображение. Это преобразование осуществляется с помощью сканера, в котором изображение объекта контроля на радиографическом снимке оцифровывается и передаётся в память компьютера. В компьютере, с использованием специального программного обеспечения (ПО) «ВидеоРен», осуществляется преобразование полученного изображения, измерение его геометрических и оптических параметров, автоматизированный поиск и расшифровка дефектов, а также последующее хранение изображений и результатов обработки в базе данных.

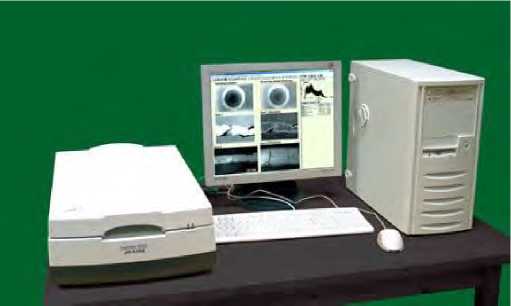

Фотография общего вида комплексов представлена на рисунке 1.
Рисунок 1 - Общий вид комплексов
Программное обеспечение
ПО «ВидеоРен» выполняет следующие функции:
- измерение геометрических размеров по изображению объектов контроля и по профилю оптической плотности;
- калибровка по расстоянию;
- калибровка по оптической плотности;
- проверка радиографических снимков на соответствие ГОСТ7512-82;
- поиск и анализ включений (дефектов);
- построение изолиний оптической плотности и измерение площади охватываемой области;
- текстовые вставки в изображение;
- вывод изображений и протоколов на печать;
- автоматизированный поиск (включений) дефектов;
- классификация и расшифровка (включений) дефектов по ГОСТ 7512-82 и ГОСТ 23055-78;
- возможность адаптации модуля расшифровки (включений) дефектов под любую техническую документацию.
Идентификационные признаки ПО «ВидеоРен» соответствуют данным, приведенным в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ВидеоРен |
VideoRenPro |
1.0.0.1 |
C3A007EC |
CRC32 |
Защита программного обеспечения комплексов от непреднамеренных и преднамеренных изменений соответствует уровню С согласно МИ 3286-2010.
Технические характеристики
Таблица 2
|
Наименование характеристик |
Значение |
|
Диапазон измерений визуальной диффузной оптической плотности радиографических снимков объектов контроля, Б |
0,1 — 2,9 |
|
Пределы допускаемой абсолютной погрешности измерения визуальной диффузной оптической плотности радиографических снимков объектов контроля, Б |
± 0,1 |
|
Пределы допускаемой абсолютной погрешности измерения геометрических размеров включений (дефектов) в диапазоне от 0,2 до 400мм, мм: - при размере включения (дефекта) до 1,5 мм - при размере включения (дефекта) свыше 1,5 мм |
± 0,1 ± 1,0 |
|
Чувствительность контроля по радиографическому снимку (величина наименьшего выявляемого дефекта), мм |
0,1 |
|
Напряжение питания комплекса, В |
220 ± 10% |
|
Мощность, потребляемая от сети переменного тока, кВт, не более |
1,5 |
|
Время готовности к работе, с, не более |
30 |
|
Время непрерывной работы комплекса, ч, не менее |
8 |
|
Изменение показаний комплекса за 2 ч непрерывной работы, Б, не более |
± 0,03 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, мм.рт.ст. - относительная влажность окружающего воздуха при 25 °С, % |
от 10 до 35 от 600 до 800,25 до 80 |
|
Габаритные размеры сканера (ШхГхВ), мм, не более (Сканер Epson Expression 10000XL со слайд-модулем) |
660x460x200 |
|
Масса сканера, кг, не более (Сканер Epson Expression 10000XL со слайд-модулем) |
31 |
|
Средняя наработка на отказ, ч, не менее |
1000 |
|
Полный средний срок службы, лет, не менее |
5 |
Знак утверждения типа
Знак утверждения типа наносится на крышку сканера фотометодом, а также на титульный лист руководства по эксплуатации типографским методом.
Комплектность
Таблица 3
|
№ п.п. |
Наименование изделия |
Кол-во |
|
1 |
Персональный компьютер* |
1 |
|
2 |
Компакт-диск с программным обеспечением «ВидеоРен» |
1 |
|
3 |
Сканер Epson Expression 10000XL со слайд-модулем |
1 |
|
4 |
Руководство по эксплуатации (включая методику поверки) |
1 |
* - Поставляется по требованию заказчика.
Поверка
осуществляется согласно методике поверки МП 47956-11, изложенной в приложении 2 руководства по эксплуатации «Комплексы аппаратно-программные автоматизированной расшифровки радиографических снимков «Унирен 3040». Руководство по эксплуатации», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в августе 2011 года.
Основные средства поверки:
1. Набор мер визуальной диффузной оптической плотности в проходящем свете: диапазон от 0,1 до 2,9 Б, абсолютная погрешность визуальной диффузной оптической плотности от ±0,01 Б до ±0,02 Б.
2. Пластинчатый эталон чувствительности по ГОСТ 7512-82.
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации «Комплексы аппаратно-программные автоматизированный расшифровки радиографических снимков «Унирен 3040». Руководство по эксплуатации».
Нормативные документы
Технические условия: «Комплексы аппаратно-программные автоматизированный расшифровки радиографических снимков «Унирен 3040». ТУ 4276-021-13826552-2011».
Рекомендации к применению
Комплексы аппаратно-программные автоматизированной расшифровки радиографических снимков сварных соединений «Унирен 3040» могут применяться при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
