Трансформаторы тока шинные ТШЛ, ТЛШ, ТНШЛ, ТШП, ТНШ, ТШЛГ
| Номер в ГРСИ РФ: | 47957-11 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г.Екатеринбург |
Для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47957-11 |
| Наименование | Трансформаторы тока шинные |
| Модель | ТШЛ, ТЛШ, ТНШЛ, ТШП, ТНШ, ТШЛГ |
| Технические условия на выпуск | ТУ 16-2011 ОГГ.671 230.001 ТУ |
| Класс СИ | 34.01.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Примечание | 25.07.2012 Внесены изменения в описание типа |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Уральского ЦСМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 2А |
| Руководитель центра | Сурсяков Валентин Николаевич |
| Телефон | (8*343) 350-25-83 |
| Факс | 350-40-81 |
| Информация о сертификате | |
| Срок действия сертификата | 10.10.2016 |
| Номер сертификата | 44100 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 532 п. 01 от 25.07.2012Приказ 5264 от 10.10.11 п.23 |
Производитель / Заявитель
ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г.Екатеринбург
Россия
620043, ул.Черкасская, 25, тел. (343) 234-31-04, Факс 212-52-55, Тел.23-25-97, E-mail: cztt@cztt.ru
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-03 |
| Межповерочный интервал / Периодичность поверки | 8 лет |
| Зарегистрировано поверок | 36430 |
| Найдено поверителей | 136 |
| Успешных поверок (СИ пригодно) | 36327 (100%) |
| Неуспешных поверок (СИ непригодно) | 103 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 47957-11: Описание типа СИ | Скачать | 914.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока шинные ТШЛ, ТЛШ, ТНШЛ, ТШП, ТНШ, ТШЛГ (далее трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Описание
Принцип действия трансформатора основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток пропорциональный первичному току.
Шинные трансформаторы не имеют собственной первичной обмотки, ее роль выполняет шина, проходящая через внутреннее окно трансформаторов.
Трансформаторы имеют от одной до пяти вторичных обмоток (для измерения и для защиты).
Вторичные обмотки намотаны на тороидальный или прямоугольный магнитопровод и заливаются компаундом или помещаются в корпус из термопласта (исключая ТНШ-0,66 с воздушной изоляцией). Монолитный корпус из компаунда обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и механических повреждений.
Конструкция выводов вторичных обмоток для измерений предусматривает возможность пломбирования.

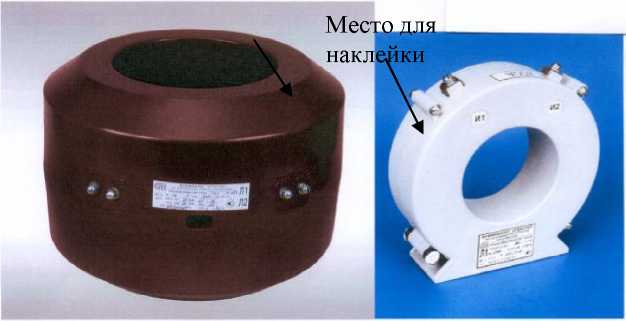

На трансформаторах имеется табличка технических данных с указанием основных технических характеристик и с предупреждающей надписью о напряжении на разомкнутых вторичных обмотках. Трансформаторы из термопласта имеют наклейку исключающую возможность доступа внутрь трансформатора.
Маркировка выводов первичной и вторичных обмоток: рельефная, выполненная компаундом при заливке трансформаторов в форму (для трансформаторов с литой изоляцией); на липкой аппликации (для трансформаторов с пластмассовой изоляцией).
Трансформаторы имеют ряд модификаций, отличающихся классами точности, значениями напряжений, первичного и вторичного токов, нагрузок, количеством вторичных обмоток, габаритными размерами, массой, видом изоляции, вариантами крепления.
Укороченная запись модификаций трансформаторов приведена в таблице 1.
Таблица 1
|
Модификация |
Номинальное напряжение, кВ |
Количество вторичных обмоток |
Вид изоляции |
Варианты крепления |
|
ТШЛ - 0,66 |
0,66 |
1 |
литая |
трансформатор крепится на опорную поверхность или опорную плиту |
|
ТШП - 0,66 |
0,66 |
1 |
пластмассовая |
тоже |
|
ТНШ - 0,66 |
0,66 |
1 |
воздушная |
трансформатор крепится на опорную плиту |
|
ТНШЛ - 0,66 |
0,66 |
1 |
литая или пластмассовая |
Для крепления в пространстве трансформатор имеет опорную поверхность или опорную плиту. |
Окончание таблицы 1
|
Модификация |
Номинальное напряжение, кВ |
Количество вторичных обмоток |
Вид изоляции |
Варианты крепления |
|
ТШЛГ - 0,66 |
0,66 |
1, 2, 3, 4, 5 |
литая |
в литом корпусе с втулками по наружному диаметру для установки трансформатора в токопровод |
|
ТШЛ -10 |
10 |
1, 2, 3, 4, 5 |
литая |
- |
|
ТШЛ - 15 |
15 | |||
|
ТШЛ - 20 |
20 | |||
|
ТШЛП - 10 |
10 |
1, 2, 3, 4, 5 |
литая |
«П» - вариант установки трансформатора (имеет установочные углубления по наружному диаметру или установочную канавку) |
|
ТШЛП - 15 |
15 | |||
|
ТШЛП - 20 |
20 | |||
|
ТШЛПК - 10 |
10 |
1, 2, 3, 4, 5 |
литая |
«К» - вариант крепления трансформатора (крепление на коробчатую шину или на плоскую шину); «П» - вариант установки трансформатора (имеет установочные углубления по наружному диаметру или установочную канавку) |
|
ТШЛПК - 15 |
15 | |||
|
ТШЛПК - 20 |
20 | |||
|
ТШЛК - 10 |
10 |
1, 2, 3, 4, 5 |
литая |
«К» - вариант крепления трансформатора (крепление на коробчатую шину или на плоскую шину) |
|
ТШЛК - 15 |
15 | |||
|
ТШЛК - 20 |
20 | |||
|
ТЛШ - 10 |
10 |
1, 2, 3, 4, 5 |
литая |
Для крепления в пространстве трансформатор имеет опорный фланец с установочными втулками. |
|
ТЛШ - 15 |
15 | |||
|
ТЛШ - 20 |
20 |
Трансформаторы могут иметь выводы вторичных обмоток из гибкого многожильного провода.
Технические характеристики
Основные характеристики указаны в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Номинальное напряжение, кВ |
0,66; 10; 15; 20 |
|
Класс точности вторичных обмоток по ГОСТ 7746: для измерений для защиты |
0,2S; 0,2; 0,5S; 0,5; 1; 3; 10 5Р;10Р |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальный первичный ток, А |
75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1250, 1500; 2000; 2500; 3000; 4000; 5000; 6000; 8000; 10000; 12000; 14000; 15000; 16000; 18000; 20000; 24000; 25000; 28000; 30000 |
|
Количество вторичных обмоток, шт. |
1; 2; 3; 4; 5 |
|
Частота, Гц |
50; 60 |
|
Номинальная вторичная нагрузка, В\Л, вторичных обмоток: для измерений при cos ф = 1 при cos ф = 0,8 (нагрузка индуктивно - активная) для защиты при cos ф = 0,8 (нагрузка индуктивно - активная) |
1; 2; 2,5 3; 5; 10; 15; 20; 25; 30; 40; 50 3; 5; 10; 15; 20; 25; 30; 40; 50 |
|
Нижний предел вторичной нагрузки для трансформаторов с номинальной вторичной нагрузкой не более 20 В^А и классов точности 0,2S; 0,2; 0,5S, В^А |
1 |
Окончание таблицы 2
|
Наименование характеристики |
Значение характеристики | ||
|
Номинальная предельная кратность вторичной обмотки для защиты |
от 2 до 30 | ||
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений |
от 2 до 35 | ||
|
Масса, кг |
от 0,7 до 197 | ||
|
Г абаритные размеры, мм: |
Тороидальный магнитопровод |
внутренний диаметр наружный диаметр высота |
от 25 до 380 от 76 до 1080 от 30 до 432 |
|
Прямоугольный магнитопровод |
длина ширина высота |
от 105 до 504 от 57 до 242 от 134 до 778 | |
|
Температура воздуха при эксплуатации, °С |
от минус 60 до плюс 70 | ||
Средний срок службы трансформаторов - 30 лет.
Средняя наработка до отказа - 40 -105 ч.
Знак утверждения типа
Знак утверждения типа наносят на табличку технических данных методом термотрансферной печати, на титульный лист паспорта типографским способом.
Комплектность
трансформатор, шт.
детали для пломбирования вторичных обмоток для измерений, комплект:
крышка, винт 2М4 - по количеству обмоток.
эксплуатационные документы, экз.:
паспорт
этикетка 1)
руководство по эксплуатации (РЭ)
для трансформаторов ТШП - 0,66
шина 2), шт.
детали для крепления шины 2) в соответствии с таблицей 3.
Таблица 3
|
Номинальный первичный ток, А |
Наименование деталей |
Количество, шт. |
|
гайка М42) |
2 | |
|
200 - 400 |
винт М4х122) |
2 |
|
шайба 4.65Г2) |
2 | |
|
(300; 400)3) ; |
планка |
1 |
|
500 - 800 |
винт М4х12 |
4 |
|
1000; 1200 |
планка |
2 |
|
винт М4х16 |
8 | |
|
1500; 2000 |
планка |
1 |
|
винт М4х16 |
4 |
для трансформаторов ТШП - 0,66 - I
шина, шт.
детали для крепления шины, шт.:
гайка М4
винт М4х30
пластина, шт.
прокладка, шт.
винт ВМ4, шт.
винт ВМ6, шт.
пластина5), шт.
скоба5), шт.
- 2.
для трансформаторов ТШЛ - 0,66:
- 1 (для ТШЛ - 0,66 - II;
ТШЛ - 0,66 - II - 1).
- 1 (для ТШЛ - 0,66 - III - 1).
- 2; 44) (для ТШЛ - 0,66 - II;
ТШЛ - 0,66 - II - 1).
- 4 (для ТШЛ - 0,66 - III - 3).
для трансформаторов ТШЛ - 10:
- 2; 46).
- 2.
Примечания
1) Для трансформаторов с номинальным напряжением 0,66 кВ, не предназначенных для поставок на АС.
2) Поставляется в соответствии с заказом.
3) Для трансформаторов класса точности 0,5 при номинальной вторичной нагрузке 10 В-А.
4) Для трансформаторов для ТШЛ - 0,66 - II; ТШЛ - 0,66 - II - 1 с номинальным первичным током 2500 А и ТШЛ - 0,66 - III - 2.
5) Для трансформаторов ТШЛ - 10 - 1, ТШЛП - 10 - 1, ТШЛК - 10 - 1, ТШЛПК- 10 - 1 не поставляются.
6) Для трансформаторов ТШЛ - 10 и ТШЛК - 10.
7) При поставке партии трансформаторов в один адрес, по согласованию с заказчиком, количество экземпляров РЭ может быть уменьшено до одного экземпляра, но должно быть не менее трех экземпляров на партию трансформаторов в пятьдесят штук.
8) Для трансформаторов, с выводами вторичных обмоток из гибкого многожильного провода, детали для пломбирования вторичных обмоток для измерений в комплект поставки не входят.
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Эталоны:
Трансформаторы тока эталонные двухступенчатые ИТТ-3000.5, Госреестр СИ № 19457 - 00;
Трансформаторы тока измерительные лабораторные ТТИ-100, Госреестр СИ № 29922-05;
Прибор сравнения КНТ-03. Госреестр СИ № 24719-03.
Сведения о методах измерений
Руководство по эксплуатации на каждую модификацию.
Нормативные документы
1 . ГОСТ 7746-2001. «Трансформаторы тока. Общие технические условия».
2 . ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
3 .Технические условия ТУ 16-2011 ОГГ.671 230.001 ТУ. «Трансформаторы тока
шинные».
лист №6
всего листов 6
4 ГОСТ 8.550-86 «Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».
Рекомендации к применению
Осуществление торговли и товарообменных операций.
