Экзаменаторы эталонные I разряда М-055
| Номер в ГРСИ РФ: | 47965-11 |
|---|---|
| Производитель / заявитель: | ООО Инженерно-метрологический центр "Микро", г.С.-Петербург |
Для поверки пузырьковых и электронных уровней и
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47965-11 |
| Действует | по 18.08.2026 |
| Наименование | Экзаменаторы эталонные I разряда |
| Модель | М-055 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | de1141fb-0fe2-e67e-4c06-382782caf6bf |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | СТО 258292761-001-2010 |
| Класс СИ | 27.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 10.10.2016 |
| Номер сертификата | 44104 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 5264 от 10.10.11 п.27 |
Производитель / Заявитель
ООО "Инженерно-метрологический центр "Микро", РОССИЯ, г.С.-Петербург
Россия
195251, Политехническая ул., 29, тел. (812) 552-76-64, 591-66-61 факс 544-58-88, 591-66-61, www.imcmikro.ru, E-mail: imcmikro@mail.ru
Поверка
| Методика поверки / информация о поверке | МП 47965-11 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 316 (98%) |
| Неуспешных поверок (СИ непригодно) | 8 (2 %) |
| Актуальность информации | 05.12.2025 |
Поверители
Скачать
|
47965-11: Описание типа
2016-47965-11.pdf
|
Скачать | 146.6 КБ | |
|
47965-11: Методика поверки
2021-mp47965-11.pdf
|
Скачать | 59.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Экзаменаторы эталонные I разряда М-055 (далее экзаменатор) предназначены для поверки пузырьковых и электронных уровней и автоколлиматоров в измерительных лабораториях различных отраслей промышленности.
Описание
Экзаменатор состоит из гранитного основания с тремя регулируемыми опорами, гранитного стола в виде одноплечего рычага с упругим шарниром, механизма поворота стола с ручками грубой и тонкой подачи, оптоэлектронного преобразователя и устройства цифровой индикации.

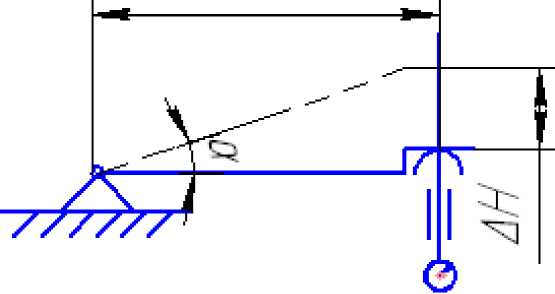

Принцип действия экзаменатора основан на использовании “тангенсной схемы” воспроизведения угла:
где L (500) длина рычага
. АН АН
А а = arctg Lj— &
Настройку экзаменатора производят по функции тангенса на размер измеряемого угла с помощью механизма поворота стола. С помощью отсчётного устройства измеряемый угол сравнивают с углом, на который настроен поверяемый прибор, и определяют отклонение.
На столе закреплена планка для ограничения положения поверяемых объектов. Устройство цифровой индикации (УЦИ) предназначено для обработки электрических сигналов, поступающих от оптоэлектронного преобразователя линейных перемещений, и осуществляет визуализацию на цифровом табло полученной информации.
На лицевой панели УЦИ расположены цифровое табло и кнопки управления, позволяющие осуществить выбор параметров, обнуление текущего значения показаний, установление режимов измерений. Благодаря возможности задания и изменения параметров на цифровом табло выдается информация об изменении углового положения стола экзаменатора в мкм/м. В конструкции экзаменатора предусмотрена компенсация систематической погрешности, обусловленной отклонением длины плеча рычага стола от номинального значения.
Всего листов 3
Место пломбирования
Место нанесения знака утверждения типа

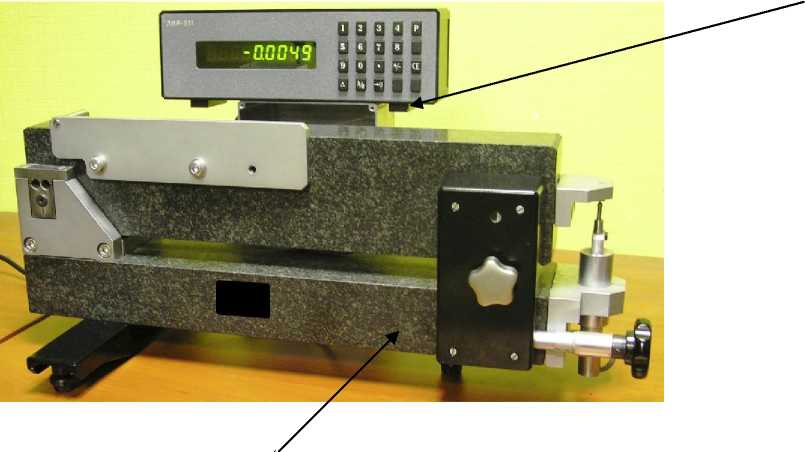

Рисунок 1-Общий вид экзаменатора М-055 и место нанесения знака утверждения типа и поверительного клейма-наклейки.
Метрологические характеристики
|
Диапазон измерений экзаменатора, мкм/м |
±3000(±600") |
|
Дискретность отсчета, мкм/м |
0,2 (0,04") |
|
Пределы допускаемой абсолютной погрешности экзаменатора, мкм/м |
±(0,6+2-а-10-4), где а -измеренное значение в мкм/м или (0,12+2-а-10-4), где а измеренное значение в секундах |
|
Диапазон измерений отсчетного устройства, мм |
±2 |
|
Дискретность отсчетного устройства, мкм |
0,1 |
|
Пределы допускаемой абсолютной погрешности отсчетного устройства, мкм |
±0,3 |
|
Вариация показаний отсчетного устройства, не более, мкм |
0,2 |
|
Номинальная длина рычага стола, мм |
500 |
|
Отклонение от прямолинейности рабочей поверхности стола, не более, мкм |
3 |
|
Параметр шероховатости Ra рабочей поверхности стола, не более, мкм |
0,4 |
|
Г абаритные размеры, не более, мм -длина, -ширина; -высота |
600 350 280 |
|
Масса, не более, кг |
20 |
|
Питание |
220 В±10 %, 50 Гц |
|
Потребляемая мощность, не более, В-A |
15 |
|
Диапазон рабочих температур, °С |
20±2 |
|
Допускаемое изменение температуры в течение 1 ч, °С |
0,5 |
|
Относительная влажность воздуха, % |
58±20 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист (в правом верхнем углу) руководства по эксплуатации типографским способом, а также на переднюю часть основания экзаменатора методом наклейки.
Комплектность
Экзаменатор М-055 поставляется в следующей комплектации:
- Экзаменатор в сборе 1 шт.
- центроискатель 1 шт.
- уровень брусковый 150х0,05 1 шт.
- ключ 1 шт.
- струбцина 1 шт.
- руководство по эксплуатации М-055.000РЭ 1 экз.
- паспорт М-055.000ПС 1 экз.
- методика поверки 1 экз.
Поверка
осуществляется в соответствии с документом МП 47965-11 «Экзаменатор эталонный I разряда М-055. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в июле 2011 г.
Основные средства поверки:
- уровень электронный М-050-03 ПГ+(2+0,01а) мкм/м, где а- - диапазон измерений, мкм/м;
- плита поверочная кл.0, высотомер Digimar 817 CLM ПГ+3 мкм;
- меры длины концевые плоскопараллельные 2 разряда, МИ 1604-87
Сведения о методах измеренийНормативные документы
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6.. .50 м и длин волн в диапазоне 0,2 ... 50 мкм»
СТО 258292761-001-2010 Экзаменатор эталонный 1-го разряда М-055
