Ключи динамометрические шкальные ADS, BDS, CDS, DDS, EDS
| Номер в ГРСИ РФ: | 47968-11 |
|---|---|
| Категория: | Ключи моментные |
| Производитель / заявитель: | Фирма "Torqueleader", Великобритания |
Для измерения крутящего момента силы с нормированной погрешностью при затяжке резьбовых соединений с правой и левой резьбой.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47968-11 |
| Действует | по 10.10.2016 |
| Наименование | Ключи динамометрические шкальные |
| Модель | ADS, BDS, CDS, DDS, EDS |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9ba53261-0941-5b34-e270-2c491670da0a |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 28.04 |
| Год регистрации | 2011 |
| Страна-производитель | Великобритания |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ УНИИМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 4 |
| Руководитель центра | Леонов Владислав Валентинович |
| Телефон | (8*343) 350-26-18 |
| Факс | 350-20-39 |
| Информация о сертификате | |
| Срок действия сертификата | 10.10.2016 |
| Номер сертификата | 44108 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 5264 от 10.10.11 п.31 |
Производитель / Заявитель
Фирма "Torqueleader", СОЕДИНЕННОЕ КОРОЛЕВСТВО
Великобритания
Tannery Lane, Gosden Common, Bramley, Guilford, Surrey GU5 0AJ
Поверка
| Методика поверки / информация о поверке | МП 12-231-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2205
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2135 (97%) |
| Неуспешных поверок (СИ непригодно) | 70 (3 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
47968-11: Описание типа
2011-47968-11.pdf
|
Скачать | 100.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Ключи динамометрические шкальные ADS, BDS, CDS, DDS, EDS (далее ключи), предназначены для измерения крутящего момента силы с нормированной погрешностью при затяжке резьбовых соединений с правой и левой резьбой.
Описание
Принцип работы ключа заключается в преобразовании усилия на рукоятке ключа, создающего крутящий момент силы, в пропорциональную приложенному крутящему моменту осевую деформацию упругого тела.
Ключ состоит из рукоятки, корпуса со стрелочным индикатором, рычага, трещоточного узла, присоединительных квадратов с шариковыми фиксаторами.
Внутри корпуса, между корпусом и рычагом расположен упругий элемент, деформирующийся под действием приложенного крутящего момента в осевом направлении. Линейное перемещение упругого элемента, пропорциональное приложенному крутящему моменту силы преобразуется в перемещение рабочей стрелки стрелочного индикатора. Стрелочный индикатор имеет дополнительную стрелку, которая перемещается под действием рабочей стрелки и фиксирует достигнутое значение крутящего момента силы. Имеются модификации ключей оснащенные светозвуковой сигнализацией о достигнутом крутящем моменте силы.
За исключением модели EDS, все они имеют храповик двустороннего действия. В моделях CDS, DDS предусмотрено амортизирующее устройство, предохраняющее механизм от повреждения при создании чрезмерных нагрузок.
Все модели различаются диапазоном измерений, габаритными размерами, массой и размером присоединительного квадрата.

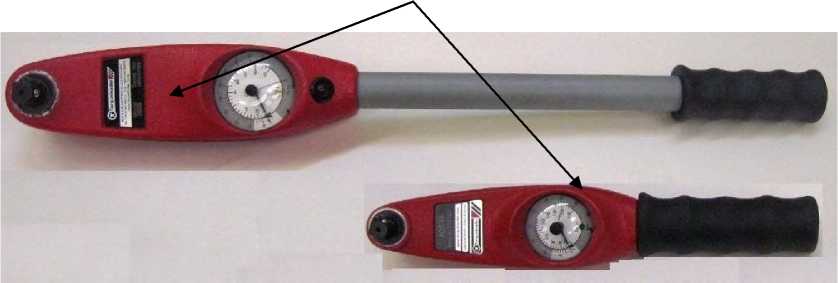

Внешний вид ключей представлен на рисунке 1.
Места размещения наклеек
Рисунок 1
Технические характеристики
|
Модели ключа |
Диапазон измерений, Н-м |
Цена деления шкалы, Н-м |
Пределы допускаемой относительной погрешности, % |
Размер присоединительных квадратов, дюйм (мм) |
Размеры (длина), мм, не более: |
Масса, кг, не более |
Наработка на отказ, циклов, не менее |
|
ADS 4 |
0,8-4 |
0,1 |
±4 |
% (6,3) |
244 |
0,5 |
5000 |
|
ADS 12 |
2,4-12 |
0,5 |
% (6,3) |
244 |
0,5 | ||
|
ADS 25 |
5-25 |
1,0 |
3/8 (10,0) |
244 |
0,5 | ||
|
ADS 40 |
8-40 |
1,0 |
3/8 (10,0) |
244 |
0,5 | ||
|
BDS 80 |
16-80 |
2,0 |
1/2 (12,5) |
435 |
1,35 | ||
|
BDS 200 |
40-200 |
5,0 |
1/2 (12,5) |
515 |
1,40 | ||
|
CDS 400 |
80-400 |
10,0 |
3/4 (20,0) |
710 |
3,15 | ||
|
DDS 800 |
160-800 |
20,0 |
3/4 (20,0) |
1000 |
4,85 | ||
|
EDS 1400 |
280-1400 |
25,0 |
1 (25,0) |
2040 |
16,69 | ||
|
EDS 2000 |
400-2000 |
50,0 |
1 (25,0) |
2040 |
16,69 |
Знак утверждения типа
наносится на корпус ключа методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект ключей входят:
ключ динамометрический шкальный;
руководство по эксплуатации;
методика поверки;
ключ шестигранный угловой 1/4" для ключей с сигнализацией;
футляр.
Поверка
осуществляется по документу МП 12-231-2011 «ГСИ. Ключи динамометрические шкальные
ADS, BDS, CDS, DDS, EDS», утвержденному ФГУП «УНИИМ» 11 июля 2011 г.
Эталоны, применяемые при поверке: эталоны 2-го разряда по ГОСТ 8.541-86, диапа
зон от 0,8 до 2000 Н-м, относительная погрешность ±1 %
Сведения о методах измерений
Методика измерений приведена в документе «Ключи динамометрические шкальные
ADS, BDS, CDS, DDS, EDS. Руководство по эксплуатации».
Нормативные документы
1 ГОСТ Р 51254-99 Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия.
2 ИСО 1174-75 Инструмент монтажный для болтов и гаек. Ведущие квадраты сменных головок для гайковертов и ручных торцовых ключей.
3 ГОСТ 8.541-86. ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений крутящего момента силы.
4 Техническая документация изготовителя.
Рекомендации к применению
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
